Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module MCS316

Name: MCS316
Brand: Hager
SKU: MCS3163
Price: 35.29 EUR

EAN

3250614315336

Marke

Hager

VPE

4 Stück

Preisgruppe

H20

Preis

35,29 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

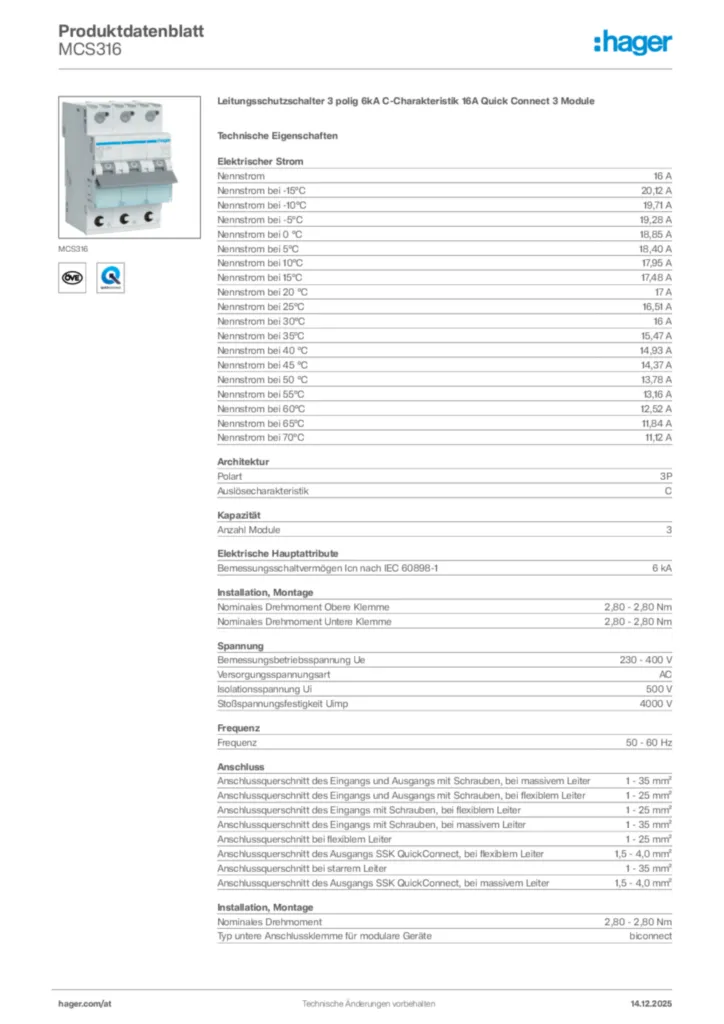

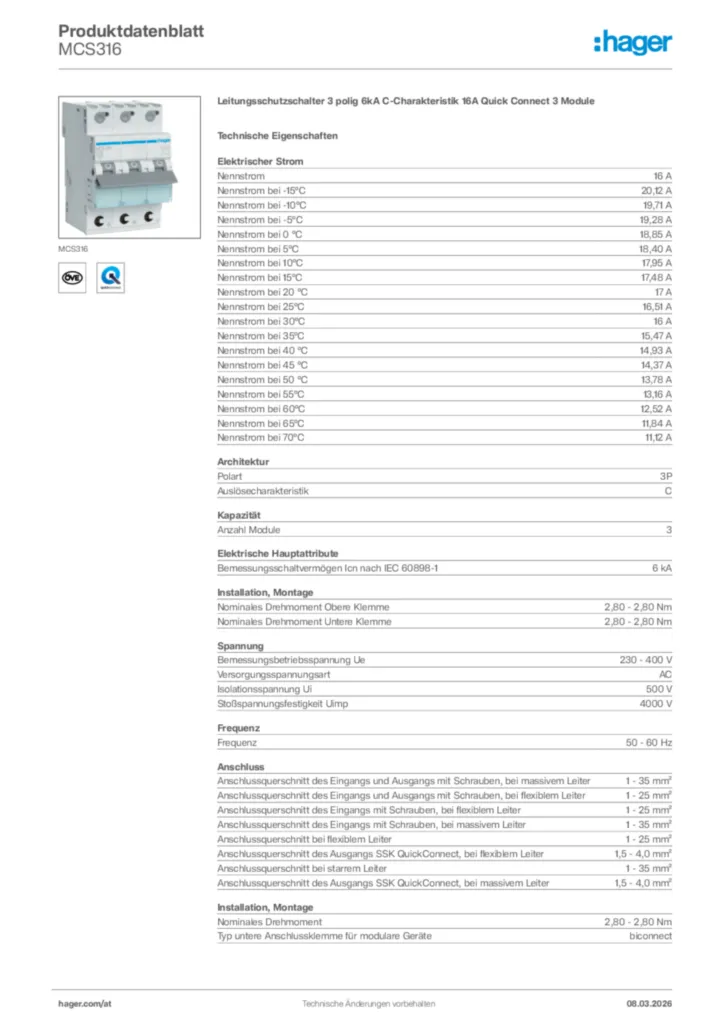

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mehr sehen 6 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

16 A
Nennstrom bei -15°C

20,12 A
Nennstrom bei -10°C

19,71 A
Nennstrom bei -5°C

19,28 A
Nennstrom bei 0 °C

18,85 A
Nennstrom bei 5°C

18,40 A
Nennstrom bei 10°C

17,95 A
Nennstrom bei 15°C

17,48 A
Nennstrom bei 20 °C

17 A
Nennstrom bei 25°C

16,51 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,47 A
Nennstrom bei 40 °C

14,93 A
Nennstrom bei 45 °C

14,37 A
Nennstrom bei 50 °C

13,78 A
Nennstrom bei 55°C

13,16 A
Nennstrom bei 60°C

12,52 A
Nennstrom bei 65°C

11,84 A
Nennstrom bei 70°C

11,12 A

Polart

3P
Auslösecharakteristik

C

Anzahl Module

3

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA
Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

6,99 W

Anschlussart

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83,40 mm
Breite

52,50 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP Dokument en-GB 2024-02-06

PDF

377,10 kB

REACH declaration MCS316 (english)

PDF

103,10 kB

RoHS declaration MCS316 (english)

PDF

103,59 kB

Downloads

Produktbild

Produktbild MCS316
Bestellhilfe

Bestellhilfe de-AT 2024-01-16

PDF

1,18 MB
Katalog

AT Partnerkatalog 2024

Gültig ab 01.01.2024

PDF

7,66 MB
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung en-GB 2024-10-17

PDF

541,80 kB

Konformitätserklärung en-GB 2024-10-17

PDF

536,96 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module

Leitungsschutzschalter mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt

Nennstrom: 16 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : MCS316
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
