Lastumschalter 3P+N 40A für Hutschiene/Montageplatte HIM404
Der Netzumschalter ist montierbar auf Hutschiene oder Montageplatte, ermöglicht einen sicheren und effizienten Wechsel zwischen verschiedenen Stromkreisen und bietet robuste Leistung für Industrieanwendungen. Ideal zum Umschalten zwischen zwei Energiequellen.
EAN
3250613140557
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
317,19 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
20,67 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
29,79 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
27,46 € / Stück*
-
HZC016
Drehantrieb für Lastumschalter 20-80A, schwarz
34,41 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
52,73 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
32,22 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Elektrischer Strom
-
Nennstrom40 A
-
Nennstrom für kurze Zeit ICW IEC 609471,26 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC126000 W
-
Gesamtverlustleistung unter Nennstrom3,60 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polart3P+N
Installation, Montage
-
Nominales Drehmoment2 - 2,2 Nm
Abmessungen
-
Höhe68 mm
-
Breite127,5 mm
-
Tiefe89 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

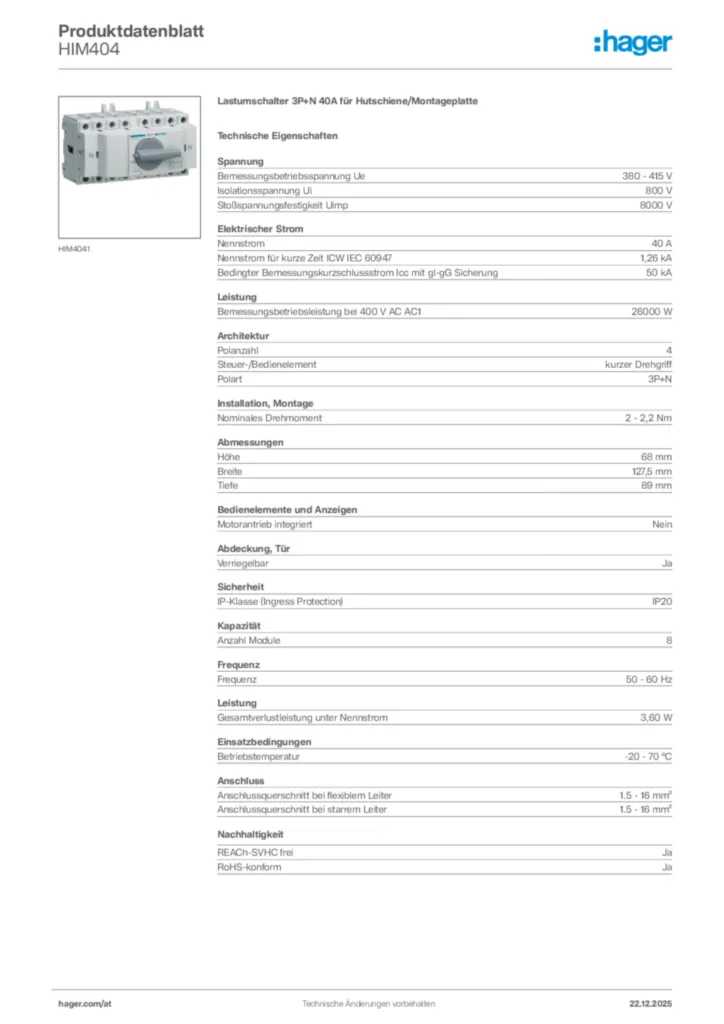

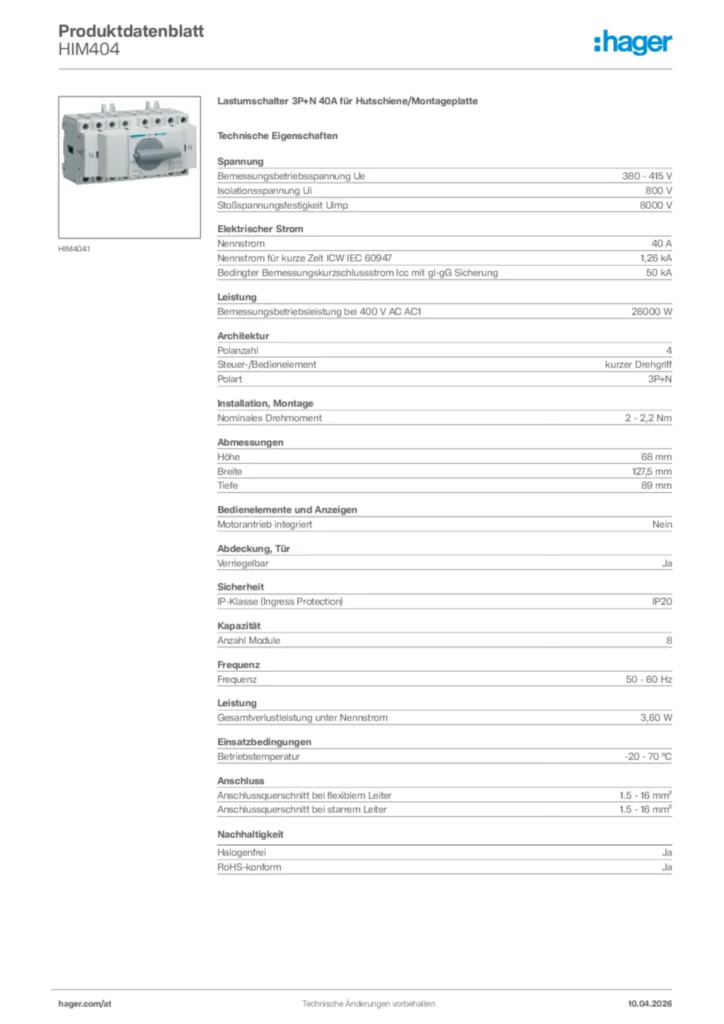

Hager Produktdatenblatt HIM404
Lastumschalter 3P+N 40A für Hutschiene/Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2024-11-28
PDF1,45 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF591,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HI404RLastumschalter 4polig 80APreis492,42 €/ Stück * -
2
HI405RLastumschalter 4polig 100APreis524,38 €/ Stück * -
3
HI403RLastumschalter 4polig 63APreis462,97 €/ Stück * -
4
HIM308Lastumschalter 3polig 80A für Hutschiene/MontageplattePreis386,25 €/ Stück * -
5
HI406RLastumschalter 4polig 125APreis694,42 €/ Stück *
Ausschreibungstext
Lastumschalter 3P+N 40A für Hutschiene/Montageplatte
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 26000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 3,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM404
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 26000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 3,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM404
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
