Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte HAD412
Preis
256,78 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
21,27 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
30,65 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
28,26 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
54,26 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
33,15 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Strombelastbarkeit bei AC21125 A
-
Strombelastbarkeit bei AC21 in Kategorie B125 A
-
Strombelastbarkeit bei AC22 in Kategorie B125 A
-
Strombelastbarkeit bei AC23 in Kategorie A100 A
-
Strombelastbarkeit bei AC23 in Kategorie B100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609472,75 kA
-
Nennstrom für kurze Zeit ICW IEC 609472,75 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung25 kA
Architektur
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol7,10 W
-
Gesamtverlustleistung unter Nennstrom28,40 W
-
Bemessungsbetriebsleistung bei 400 V AC AC182000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2356000 W
Installation, Montage
-
Nominales Drehmoment4 - 4,4 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module5,95
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

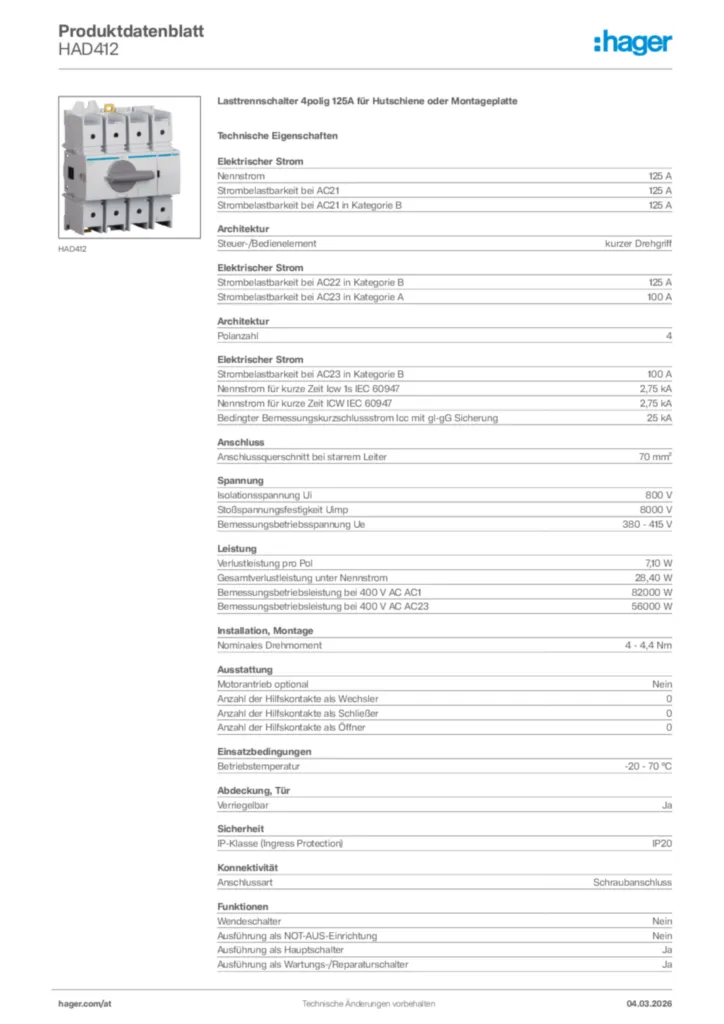

Hager Produktdatenblatt HAD412
Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2022-04-08
PDF2,05 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Konformitätserklärung en-GB 2025-11-21
PDF604,46 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HZC103Achse 200mm für Geräte 80-250APreis31,27 €/ Stück * -
2
HZC111Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100APreis21,27 €/ Stück *
-
3
HZC016Drehantrieb für Lastumschalter 20-80A, schwarzPreis35,41 €/ Stück * -
4
HZI001Drehantrieb für Lastumschalter 63-125A 1 Positionen, schwarzPreis82,11 €/ Stück * -
5
HZI002Drehantrieb für Lastumschalter 125-630A, schwarzPreis88,56 €/ Stück *
Ausschreibungstext
Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 125 A
Verlustleistung pro Pol: 7,10 W
Gesamtverlustleistung unter Nennstrom: 28,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAD412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 125 A
Verlustleistung pro Pol: 7,10 W
Gesamtverlustleistung unter Nennstrom: 28,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAD412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
