Lasttrennschalter 3polig 20A für Hutschiene oder Montageplatte HAB302
EAN
3250613140236
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
57,35 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC010
Drehantrieb für Lasttrennschalter 20-100A
39,91 € / Stück*
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
19,91 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
26,45 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
28,70 € / Stück*
-
HZC311
Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
31,04 € / Stück* -
HZC312Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
50,80 € / Stück*

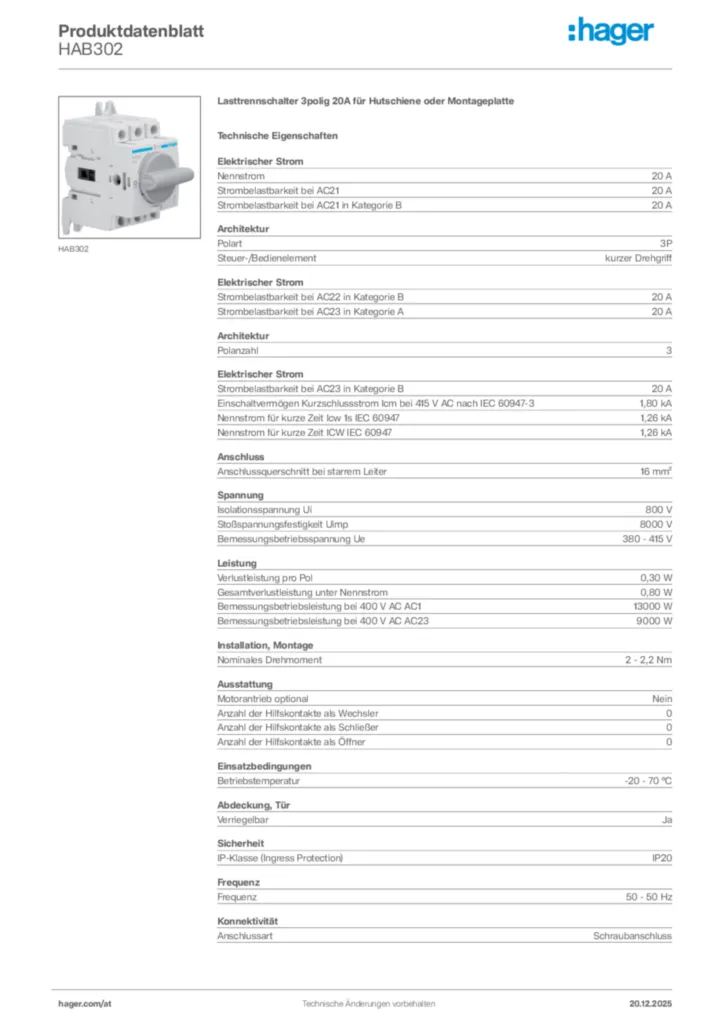

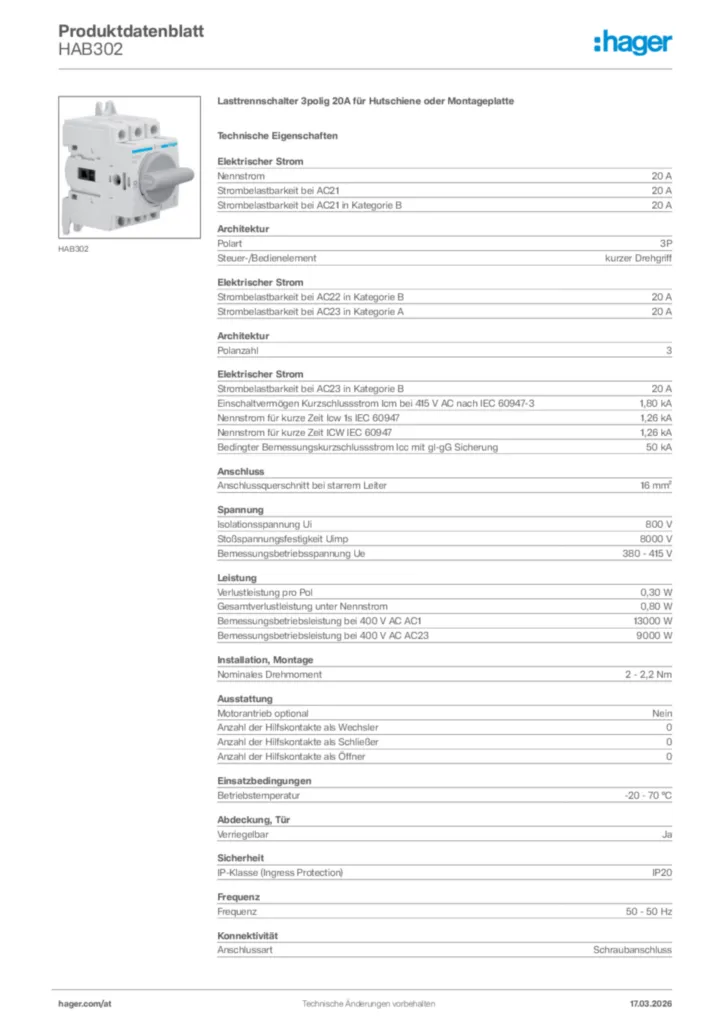

Technische Merkmale
Elektrischer Strom
-
Nennstrom20 A
-
Strombelastbarkeit bei AC2120 A
-
Strombelastbarkeit bei AC21 in Kategorie B20 A
-
Strombelastbarkeit bei AC22 in Kategorie B20 A
-
Strombelastbarkeit bei AC23 in Kategorie A20 A
-
Strombelastbarkeit bei AC23 in Kategorie B20 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-31,80 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,26 kA
-
Nennstrom für kurze Zeit ICW IEC 609471,26 kA
Architektur
-
Polart3P
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl3
Anschluss
-
Anschlussquerschnitt bei starrem Leiter16 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol0,30 W
-
Gesamtverlustleistung unter Nennstrom0,80 W
-
Bemessungsbetriebsleistung bei 400 V AC AC113000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC239000 W
Installation, Montage
-
Nominales Drehmoment2 - 2,2 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module2,57
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung International 2022-04-08
PDF1,72 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Declaration
Konformitätserklärung International 2022-09-07
PDF635,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HAB303Lasttrennschalter 3polig 32A für Hutschiene oder MontageplattePreis61,80 €/ Stück * -
2
HAB304Lasttrennschalter 3polig 40A für Hutschiene oder MontageplattePreis59,45 €/ Stück * -
3
HAB306Lasttrennschalter 3polig 63A für Hutschiene oder MontageplattePreis88,22 €/ Stück * -
4
HAB402Lasttrennschalter 4polig 20A für Hutschiene oder MontageplattePreis75,09 €/ Stück * -
5
HAB403Lasttrennschalter 4polig 32A für Hutschiene oder MontageplattePreis97,09 €/ Stück *
Ausschreibungstext
Lasttrennschalter 3polig 20A für Hutschiene oder Montageplatte
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 20 A
Polart: 3P
Verlustleistung pro Pol: 0,30 W
Gesamtverlustleistung unter Nennstrom: 0,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAB302
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
