Der Lastumschalter ist montierbar auf Hutschiene oder Montageplatte, ermöglicht einen sicheren und effizienten Wechsel zwischen verschiedenen Stromkreisen und bietet robuste Leistung für Industrieanwendungen. Ideal zum Umschalten zwischen zwei Energiequellen.
EAN
3250613140540
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Lastumschalter 3P+N 20A für Hutschiene/Montageplatte HIM402
Preis
279,01 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
21,27 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
30,65 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
28,26 € / Stück*
-
HZC016
Drehantrieb für Lastumschalter 20-80A, schwarz
35,41 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
54,26 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
33,15 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Elektrischer Strom
-
Nennstrom20 A
-
Nennstrom für kurze Zeit ICW IEC 609471,26 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC113000 W
-
Gesamtverlustleistung unter Nennstrom1,60 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polart3P+N
Installation, Montage
-
Nominales Drehmoment2 - 2,2 Nm
Abmessungen
-
Höhe68 mm
-
Breite127,5 mm
-
Tiefe89 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

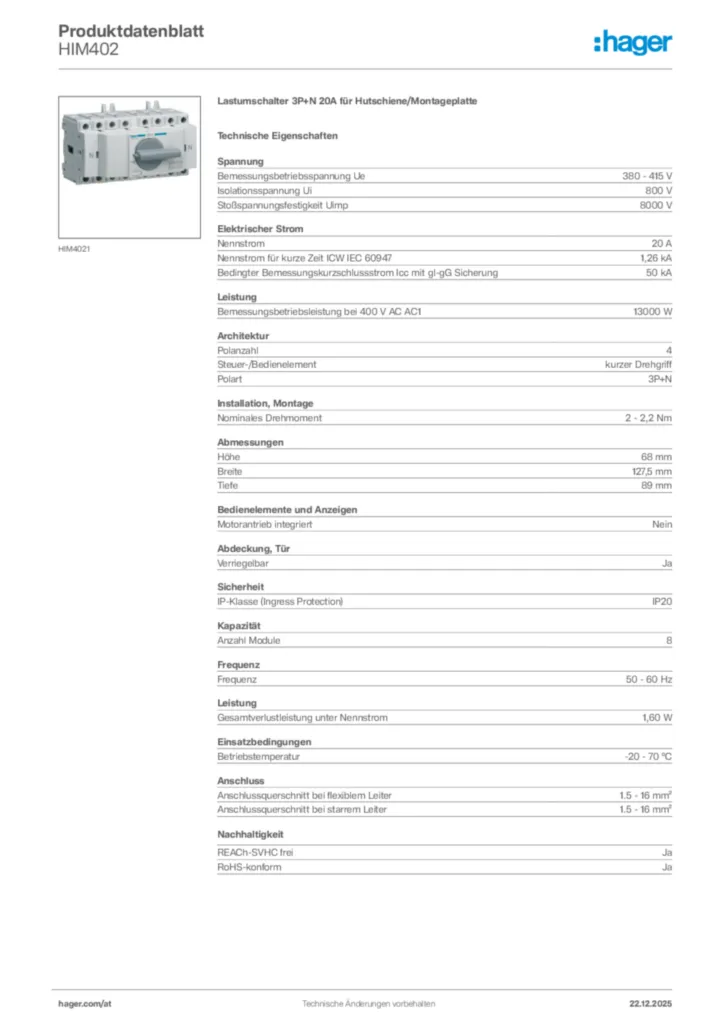

Hager Produktdatenblatt HIM402
Lastumschalter 3P+N 20A für Hutschiene/Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2024-11-28
PDF1,45 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF591,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HAC310Lasttrennschalter 3polig 100A für Hutschiene oder MontageplattePreis141,44 €/ Stück * -
2
HAE412Lasttrennschalter 4polig 125A, sichtbare Trennung für Hutschiene/MontageplattePreis258,94 €/ Stück * -
3
HAB402Lasttrennschalter 4polig 20A für Hutschiene oder MontageplattePreis80,20 €/ Stück * -
4
HAE416Lasttrennschalter 4polig 160A, sichtbare Trennung für Hutschiene/MontageplattePreis381,65 €/ Stück * -
5
HAB406Lasttrennschalter 4polig 63A für Hutschiene oder MontageplattePreis110,86 €/ Stück *
Ausschreibungstext
Lastumschalter 3P+N 20A für Hutschiene/Montageplatte
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 1,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM402
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 1,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM402
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
