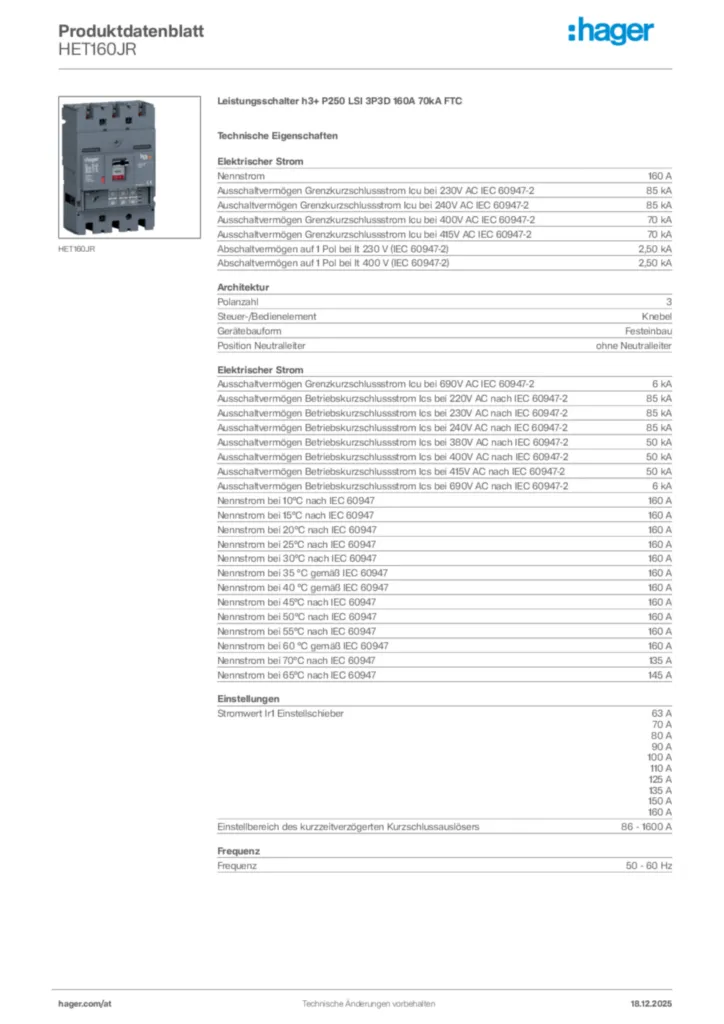

Leistungsschalter h3+ P250 LSI 3P3D 160A 70kA FTC HET160JR
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 2 Produkte verfügbar
-
Arbeitsstromauslöser 5 Produkte verfügbar
-
Unterspannungsauslöser 4 Produkte verfügbar
-
Hilfsschalterblock 4 Produkte verfügbar
-
Verriegelungsfunktionen 4 Produkte verfügbar
-
Mehr sehen 30 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC 0947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC 60947-22,50 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC 60947-22,50 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC 60947-26 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC 60947-26 kA
-
Nennstrom bei 10°C nach IEC 60947160 A
-
Nennstrom bei 15°C nach IEC 60947160 A
-
Nennstrom bei 20°C nach IEC 60947160 A
-
Nennstrom bei 25°C nach IEC 60947160 A
-
Nennstrom bei 30°C nach IEC 60947160 A
-
Nennstrom bei 35°C nach IEC 60947160 A
-
Nennstrom bei 40°C nach IEC 60947160 A
-
Nennstrom bei 45°C nach IEC 60947160 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947160 A
-
Nennstrom bei 60°C nach IEC 60947160 A
-
Nennstrom bei 70°C nach IEC 60947135 A
-
Nennstrom bei 65°C nach IEC 60947145 A
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
-
Frequenz50 - 60 Hz
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
-
AuslöseeinheitLSI
-
Gesamtverlustleistung unter Nennstrom18,42 W
-
Verlustleistung pro Pol6,14 W
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
Schutzart IPIP4X
-
Betriebstemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
VerriegelbarJa
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
-
Werkstoff KabelKupfer, Aluminium
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
-
Motorantrieb integriertNein
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockNein
-
Geeignet für VerteilereinbauJa
-
EinspeisestelleBidirektional
