Lasttrennschalter 3polig 32A für Hutschiene oder Montageplatte

HAB303

  • Reihen­ein­bau­ge­räte
  • Hauptschalt­ge­räte

Lasttrennschalter 3polig 32A für Hutschiene oder Montageplatte HAB303

EAN
3250613140243
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
64,15 €
/ Stück *
 64,15 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

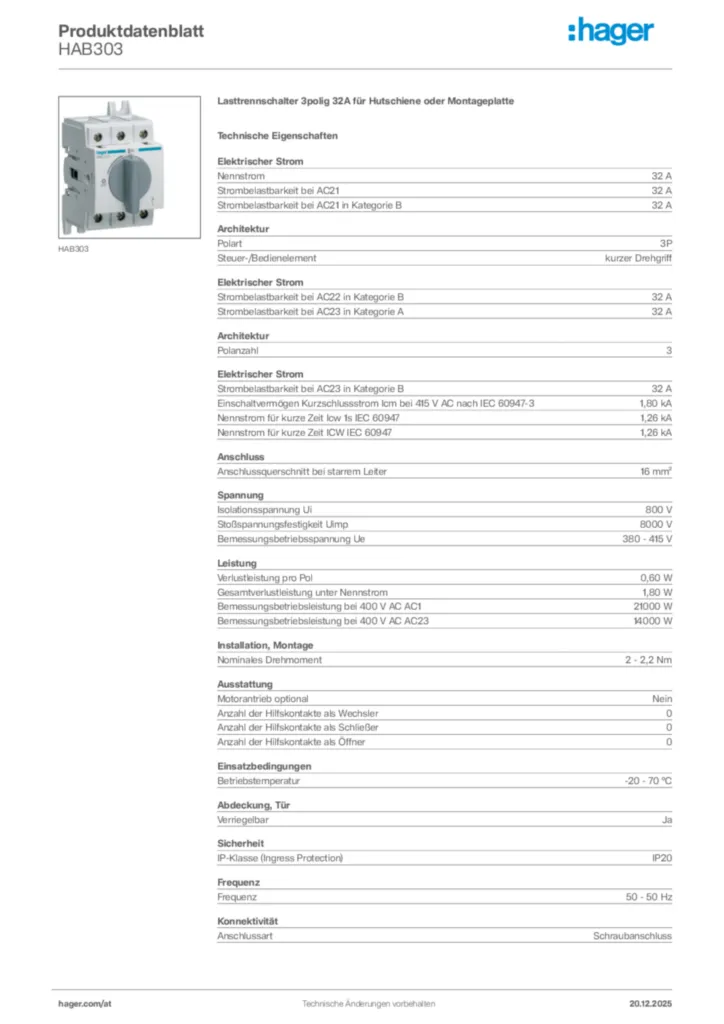

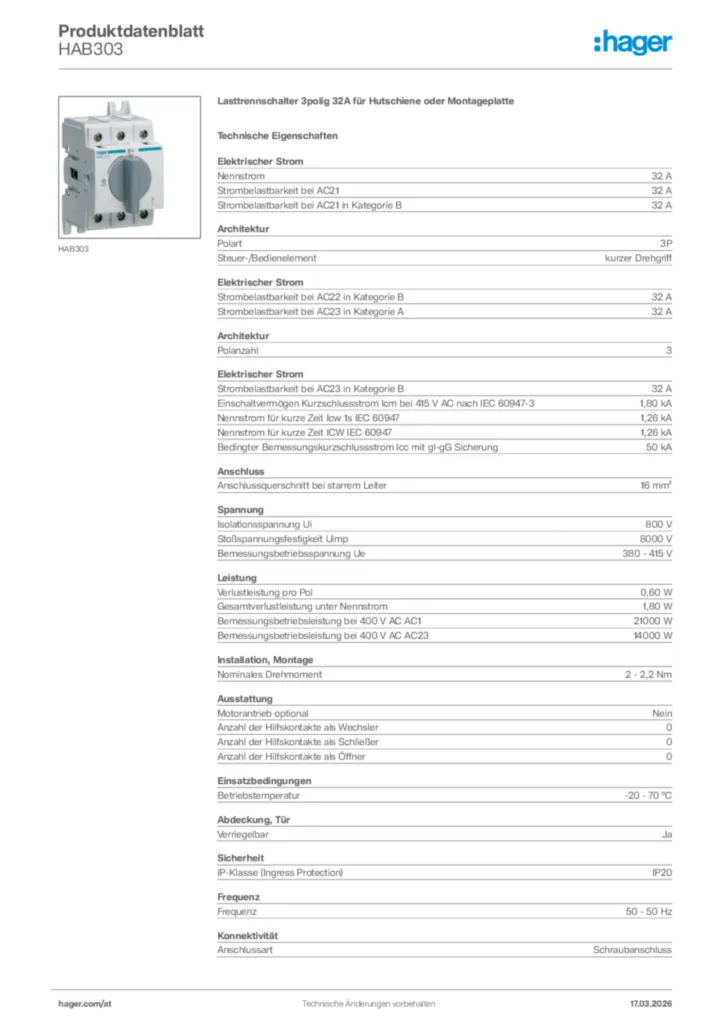

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Türkupp­lungs­griff für Schalt­ge­räte 1 Produkte verfügbar
  • Schal­ter­achse 3 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Türkupp­lungs­griff für Schalt­ge­räte
  • Schal­ter­achse
  • Hilfs­schal­ter­block
  • Klem­me­n­ab­de­ckung
  • HZC010

    Drehantrieb für Lasttrennschalter 20-100A

     41,43 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC111

    Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A

     20,67 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC112

    Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A

     27,46 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC113

    Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A

     29,79 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC311

    Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A

     32,22 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC312

    Hilfskontakt 2 Schließer Lasttrennschalter 20-125A

     52,73 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HZC211

    Klemmenabdeckungen für Lasttrenn-/umschalter HABxxx HIMxx2/4, 3polig

     27,46 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    32 A
  • Strom­belast­bar­keit bei AC21
    32 A
  • Strom­belast­bar­keit bei AC21 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    32 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie A
    32 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    32 A
  • Einschalt­ver­mögen Kurz­schluss­strom Icm bei 415 V AC nach IEC 60947-3
    1,80 kA
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    1,26 kA
  • Nenn­strom für kurze Zeit ICW IEC 60947
    1,26 kA
Archi­tektur
  • Polart
    3P
  • Steu­er-/­Be­dienele­ment
    kurzer Dreh­griff
  • Polan­zahl
    3
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    16 mm²
Span­nung
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    380 - 415 V
Leis­tung
  • Verlust­leis­tung pro Pol
    0,60 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1,80 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    21000 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC23
    14000 W
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2,2 Nm
Ausstat­tung
  • Moto­r­an­trieb opti­onal
    Nein
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -20 - 70 °C
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Frequenz
  • Frequenz
    50 - 50 Hz
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
Funk­ti­onen
  • Wende­schalter
    Nein
  • Ausfüh­rung als NOT-AUS-Ein­rich­tung
    Nein
  • Ausfüh­rung als Hauptschalter
    Ja
  • Ausfüh­rung als Wartungs­-/Re­pa­ra­tur­schalter
    Ja
  • Ausfüh­rung als Sicherheits­schalter
    Ja
  • Ausfüh­rung als Last­trenn­schalter
    Ja
Kapa­zität
  • Anzahl Module
    2,57

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HAB303 (english)
PDF
103,10 kB
RoHS declaration HAB303 (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Bild HAB303 | Hager Deutschland

    Produktbild HAB303

  • Montageanleitung

    Bild Montageanleitung International 2022-04-08 | Hager Deutschland

    Montageanleitung International 2022-04-08

    PDF
    1,72 MB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-04-13

    PDF
    835,39 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-09-07

    PDF
    635,00 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    SH363N - Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE
    SH363N
    Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE
    Preis
     70,90 €
    / Stück *
     70,90 €
    / Stück *
  • 2
    SH463N - Kompaktschalter 63A 4 Schließer 400V AC 3,5PLE
    SH463N
    Kompaktschalter 63A 4 Schließer 400V AC 3, 5PLE
    Preis
     95,88 €
    / Stück *
     95,88 €
    / Stück *
  • 3
    HAB302 - Lasttrennschalter 3polig 20A für Hutschiene oder Montageplatte
    HAB302
    Lasttrennschalter 3polig 20A für Hutschiene oder Montageplatte
    Preis
     59,53 €
    / Stück *
     59,53 €
    / Stück *
  • 4
    HAB304 - Lasttrennschalter 3polig 40A für Hutschiene oder Montageplatte
    HAB304
    Lasttrennschalter 3polig 40A für Hutschiene oder Montageplatte
    Preis
     61,71 €
    / Stück *
     61,71 €
    / Stück *
  • 5
    HAB306 - Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte
    HAB306
    Lasttrennschalter 3polig 63A für Hutschiene oder Montageplatte
    Preis
     91,57 €
    / Stück *
     91,57 €
    / Stück *

Ausschreibungstext

Lasttrennschalter 3polig 32A für Hutschiene oder Montageplatte

Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.

Nennstrom: 32 A
Polart: 3P
Verlustleistung pro Pol: 0,60 W
Gesamtverlustleistung unter Nennstrom: 1,80 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 21000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20

Fabrikat : Hager oder gleichwertig
Artikel : HAB303
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
