Lasttrennschalter mit Trennungsanzeige 3polig 125A HA306
EAN
3250613113063
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
186,83 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar
Optionales Zubehör
-
HZC001
Drehantrieb für Lastumschalter 20-250A, schwarz
41,95 € / Stück* -
HZC014Drehantrieb für Lasttrennschalter 100-160A
52,73 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Strombelastbarkeit bei AC21125 A
-
Strombelastbarkeit bei AC21 in Kategorie A125 A
-
Strombelastbarkeit bei AC21 in Kategorie B125 A
-
Strombelastbarkeit bei AC22 in Kategorie A125 A
-
Strombelastbarkeit bei AC22 in Kategorie B125 A
-
Strombelastbarkeit bei AC23 in Kategorie A63 A
-
Strombelastbarkeit bei AC23 in Kategorie B63 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609472,50 kA
-
Nennstrom für kurze Zeit ICW IEC 609472,50 kA
Anschluss
-
Anschlussquerschnitt bei starrem Leiter50 mm² max.
-
Anschlussquerschnitt bei flexiblem Leiter50 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Stoßspannungsfestigkeit Uimp8000 V
Leistung
-
Verlustleistung pro Pol5,70 W
-
Gesamtverlustleistung unter Nennstrom17,10 W
-
Bemessungsbetriebsleistung bei 400 V AC AC182000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2328000 W
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Architektur
-
Polart3P
-
Polanzahl3
-
Steuer-/Bedienelementkurzer Drehgriff
Frequenz
-
Frequenz50 - 50 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Installation, Montage
-
Nominales Drehmoment6 - 6,6 Nm
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartSchraubanschluss
Abmessungen
-
Höhe86,5 mm
-
Breite108 mm
-
Tiefe90 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

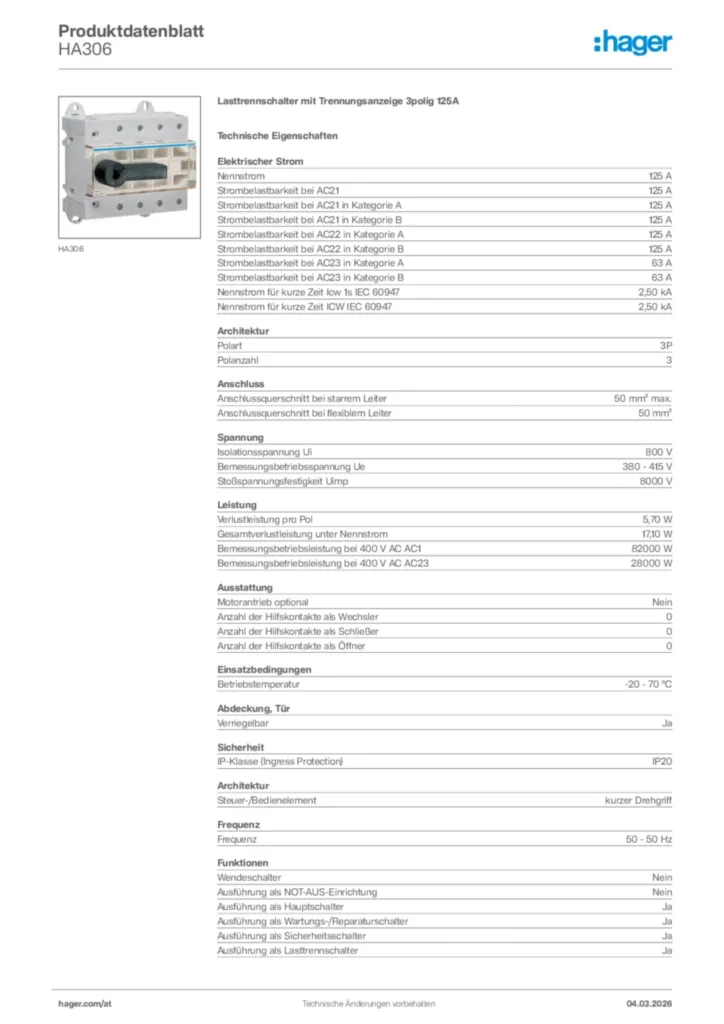

Hager Produktdatenblatt HA306
Lasttrennschalter mit Trennungsanzeige 3polig 125A
PDF -
Montageanleitung
Bedienungsanleitung für HA304, HA404 - Lasttrennschalter 3-/4-polig mit Trennungsanzeige (FR-EN-DE-IT-ES, Stand: 01.2010)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2020-01-01
PDF318,32 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
