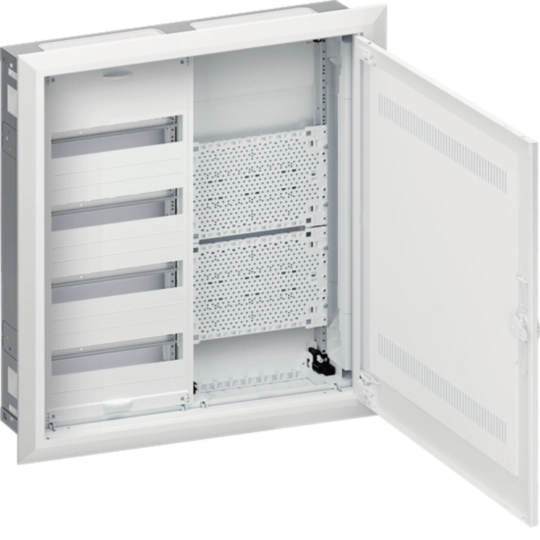

Feldverteiler UP 48PLE+Multimedia, IP30, SKII, Nischenmaße 657x565x115mm FWU42K3
Feldverteiler Unterputz mit 48 Platzeinheiten und Multimediafeld, zertifiziert nach DIN EN 61 439-1/-3, Schutzart IP Standard 30, Schutzklasse II. Nischenmaß 657x565x115mm. Geeignet für Geräte bis 125 Ampere, Luft- und Kriechstrecken nach DIN EN 60664-1. Ausstattung: Schrank und Tür in RAL 9010, Tragschienen, QuickConnect-Klemmblöcke, Multimediafeld mit Kunststoff-Lochplatten, Leitungseinführungen mit Kabelzugentlastung, Türen bis 110° öffnend, Blendrahmen mit 13mm Überstand.
EAN
3250610660966
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
808,05 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Scharnier für Verteilersysteme 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 2 Produkte verfügbar -
Montageschiene 3 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Oberteil für Leitungsführungskanal 2 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar
Optionales Zubehör
-
FZ746S
Türscharnier, univers, links, für Schrank IP44 / IP54
13,97 € / Set*
-
ZZ41FWB
Adapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
UN04FNTragschienen, univers, FW, Höhe:600mm, 2 Stück
32,50 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,98 € / Stück*
-
FWU00C4
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 369mm
8,26 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,99 € / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück* -
FWU00V4Abschottung senkrecht für 4-reihigen Feldverteiler FWU Höhe 650mm
19,32 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
78,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
136,71 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module96
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe703 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe652 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteKunststoff
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

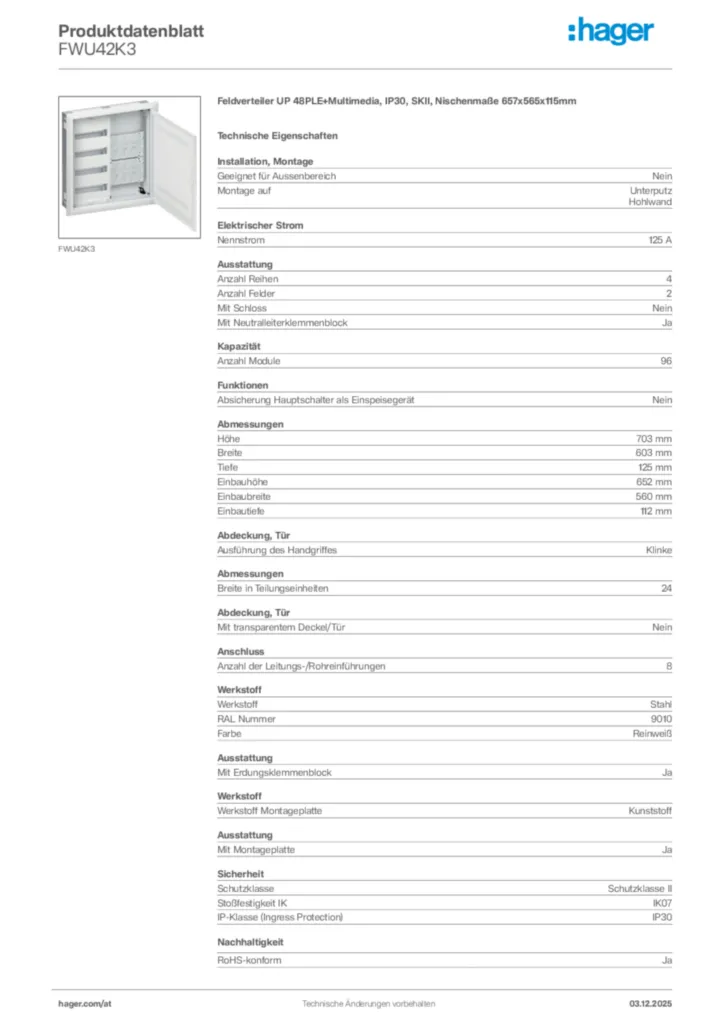

Hager Produktdatenblatt FWU42K3
Feldverteiler UP 48PLE+Multimedia, IP30, SKII, Nischenmaße 657x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Bestellhilfe de-AT 2022-07-25
PDF1,31 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : FW. Switchboard IP30 with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,24 MB
Range : FW. Switchboard IP30 with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,23 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System -Revit Family 2020 hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,23 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,21 MB -
Handbuch
Handbook de-DE 2023-03-28
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ791NLackstift, 9ml, Farbe RAL 9010Preis18,47 €/ Stück *
-
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
3
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis27,63 €/ Stück *
-
4
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242EPreis27,47 €/ Stück *
-
5
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 StückPreis14,30 €/ Stück *
Ausschreibungstext
Feldverteiler UP 48PLE+Multimedia, IP30, SKII, Nischenmaße 657x565x115mm
Feldverteiler UP/HW zertifiziert nach EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : FWU42K3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 96
Höhe: 703 mm
Breite: 603 mm
Tiefe: 125 mm
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : FWU42K3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
