Schrank, univers, IP41, Schutzklasse I, 1850x800x400mm FS23G
EAN
3250610700358
Marke
Hager
VPE
1 Stück
Preisgruppe
H10
Preis
1 682,02 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe mit Hauptschalter 2 Produkte verfügbar -
Einführungsflansch für Gehäuse 6 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Durchführungstülle 4 Produkte verfügbar -
Oberteil/Dach für Gehäuse 2 Produkte verfügbar -
Mehr sehen 36 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
55,34 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
35,02 € / Stück* -
FZ415EKabeleinführung, univers, Metall, mit zwei Tüllen für Kabel D=23-55mm, SK I
172,01 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
50,36 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
192,12 € / Stück* -
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
27,47 € / Stück*
-
FZ023S
Tür, univers, für FS23* Schränke, IP41, 1850x800mm
354,13 € / Stück* -
FZ197NTür, univers, links, voll, RAL 9010, für Schrank IP44, 1850x800mm
299,90 € / Stück*
-
FZ409M
1 x Kabeleinführungstülle, M20
1,95 € / Stück* -
FZ410M1 x Kabeleinführungstülle, M25
2,07 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
2,21 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
2,30 € / Stück*
-
FZ506Euro-Profilzylinder 1242E für Schwenkhebel FZ537
52,24 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ520
Euro-Profilzylinder 455 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ537Schwenkhebel, univers, für FR Schränke, mit Hager Logo
118,45 € / Stück*
-
FZ653ASockel, univers, 100x800x400mm, für FR + FS Schrank
172,96 € / Stück* -
FZ663ASockel, univers, 200x800x400mm, für FR + FS Schrank
348,40 € / Stück*
-
MES-UP40Universalprofil für Tiefe 400mm
76,54 € / Paar*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
2,89 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,16 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,59 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,25 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
18,90 € / Stück*
-
UZ009Erdungsleitung, universN, 25mm², Länge = 300 mm, beidseitig Kabelschuh 6mm / 8mm
25,08 € / Stück* -
UZ012Erdungsleitung, universN, 25mm², Länge = 550 mm
29,40 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ773AAdapter für vertikale Verbindung von 800mm breiten FR/FS Schränken
58,21 € / Stück* -
FZ7821Kabelabfangschiene, univers, 800mm, 3 feldig, für Sockel
46,11 € / Stück* -
FZ800EHalter, univers, für Abfangschiene im 275mm FS Schrank, höhenverstellbar
36,77 € / Stück* -
FZ800FHalter, univers, für Abfangschiene im 400mm FS Schrank, höhenverstellbar
53,79 € / Stück*
-
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
61,97 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
40,00 € / Stück*
-
FZ721BAdapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
70,32 € / Stück* -
FZ829Wandbefestigungslaschen, univers, für FR/FS Schränke
26,13 € / Stück*
-
FL401AMontageplatte, orion.plus, 230x143x2mm, Metall
17,01 € / Stück* -
FL402AMontageplatte, orion.plus, 280x193x2mm, Metall
18,73 € / Stück* -
FL403AMontageplatte, orion.plus, 280x243x2mm, Metall
18,73 € / Stück* -
FL404AMontageplatte, orion.plus, 330x243x2mm, Metall
20,44 € / Stück* -
FL405AMontageplatte, orion.plus, 380x243x2mm, Metall
22,13 € / Stück* -
FL406AMontageplatte, orion.plus, 380x343x2mm, Metall
32,34 € / Stück* -
FL407AMontageplatte, orion.plus, 480x243x2mm, Metall
32,34 € / Stück* -
FL408AMontageplatte, orion.plus, 480x343x2mm, Metall
39,15 € / Stück* -
FL409AMontageplatte, orion.plus, 480x443x2mm, Metall
47,64 € / Stück*
-
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
59,54 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1850 mm
-
Breite800 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP41
-
SchutzklasseSchutzklasse I
-
SchließungstypDoppelbartverschluss, Ohne Schloss
-
Stoßfestigkeit IKIK07
Ausstattung
-
Anzahl Felder3
-
Anzahl der Öffnungen für Flanschplatten6
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung, Wandbefestigung
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

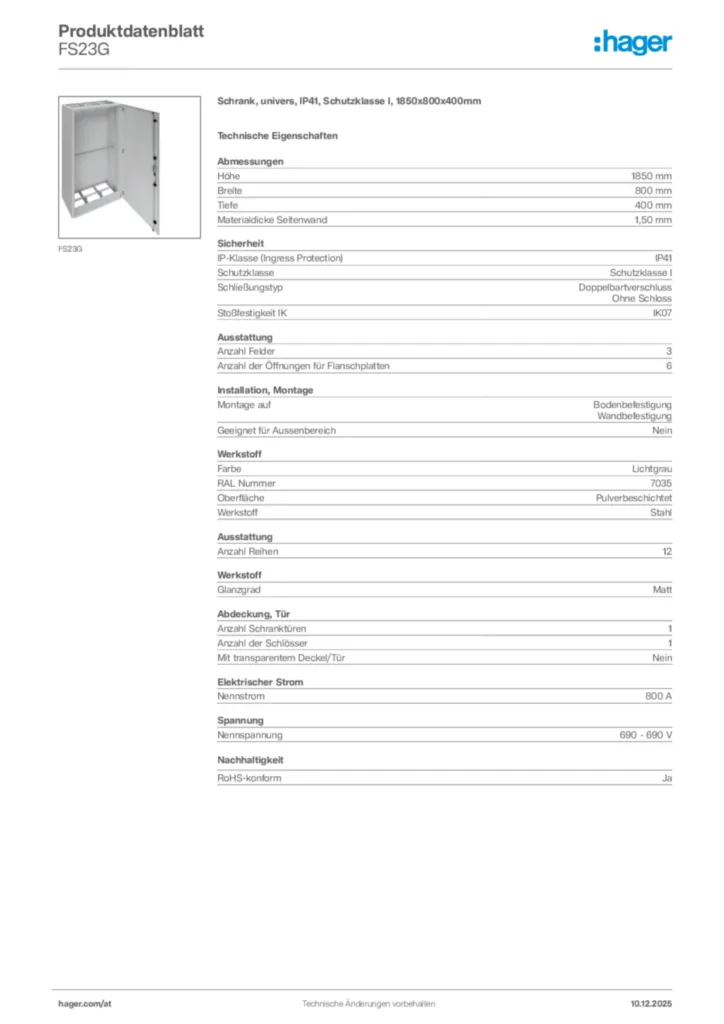

Produktbild
-
Montageanleitung
Montageanleitung für FS21E, FS22E, FS23E, FS24E, FS25E - Schrank, univers, IP41, Schutzklasse I (Stand: 04.2018)
Montageanleitung International 2020-01-01
PDF4,73 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP41 - Class I - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range : Univers. Enclosure - IP41 - Class I - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,43 MB -
Handbuch
Handbuch univers Verteilerschränke FS* IP41
Handbuch International 2018-08-14
PDF2,76 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FP21SN2Schrank, univers, IP44/II, 1950x300x205mm, leerPreis1.013,80 €/ Stück * -
2
FP21SW2Schrank, univers, IP54/II, 1950x300x205mmPreis1.277,93 €/ Stück * -
3
FP22SN2Schrank, univers, IP44/II, 1950x550x205mm, leerPreis1.269,33 €/ Stück * -
4
FP23SN2Schrank, univers, IP44/II, 1950x800x205mm, leerPreis1.526,35 €/ Stück * -
5
FP24SN2Schrank, univers, IP44/II, 1950x1050x205mm, leerPreis1.777,67 €/ Stück *
Ausschreibungstext
Schrank, univers, IP41, Schutzklasse I, 1850x800x400mm
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP41, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Leitungseinführungen oben und unten vorbereitet für ISO-Flanschplatten 1x pro Feld. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel, Drei-Punkt-Verschluss serienmäßig.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1850 mm
Breite: 800 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP41
Schutzklasse: Schutzklasse I
Schließungstyp: Doppelbartverschluss
Ohne Schloss
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FS23G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP41, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Leitungseinführungen oben und unten vorbereitet für ISO-Flanschplatten 1x pro Feld. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel, Drei-Punkt-Verschluss serienmäßig.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1850 mm
Breite: 800 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP41
Schutzklasse: Schutzklasse I
Schließungstyp: Doppelbartverschluss
Ohne Schloss
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FS23G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
