EAN

3250611610854

Marke

Hager

VPE

1 Stück

Preisgruppe

H32

Fehlerstrom-Schutzschalter FI (RCCB)

Fehlerstromschutzschalter 4 polig 6kA 25A 30mA Typ A QuickConnect CDS425D

Name: CDS425D
Brand: Hager
SKU: CDS425D1
Price: 85.53 EUR

Preis

85,53 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar

Technische Merkmale

Polart

3P+N

Nennstrom

25 A
Bemessungsfehlerstrom Idn

30 mA
Schließ- und Abschaltvermögen Idm

1,50 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

6 kA
Nennstrom bei -25°C

25 A
Nennstrom bei -20 °C

25 A
Nennstrom bei -15°C

25 A
Nennstrom bei -10°C

25 A
Nennstrom bei -5°C

25 A
Nennstrom bei 0 °C

25 A
Nennstrom bei 5°C

25 A
Nennstrom bei 10°C

25 A
Nennstrom bei 15°C

25 A
Nennstrom bei 20 °C

25 A
Nennstrom bei 25°C

25 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

25 A
Nennstrom bei 40 °C

25 A
Nennstrom bei 45 °C

25 A
Nennstrom bei 50 °C

25 A
Nennstrom bei 55°C

25 A
Nennstrom bei 60°C

25 A
Nennstrom bei 65°C

16 A
Nennstrom bei 70°C

16 A

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

440 V

Frequenz

50 - 50 Hz

Anzahl Module

4

Geeignet für DIN Schiene

Ja

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei flexiblem Leiter

16 mm²
Anschlussquerschnitt bei starrem Leiter

25 mm²

Gesamtverlustleistung unter Nennstrom

4,50 W

Max. Höhe

2000 m

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussart

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

70 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCCB 4P 40A 30mA A Class (English)

PDF

23,23 MB

Hager REACH declaration CDS425D

PDF

Hager RoHS Report CDS425D

PDF

Downloads

Produktbild

Produktbild CDS425D

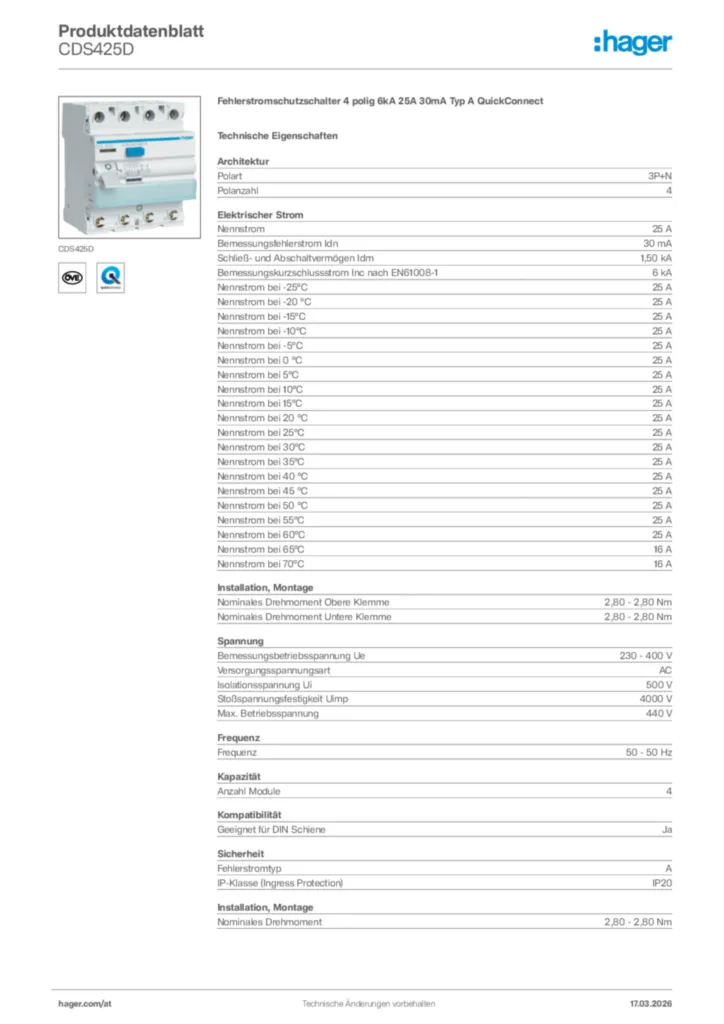

Product datasheet

Hager Produktdatenblatt CDS425D

Fehlerstromschutzschalter 4 polig 6kA 25A 30mA Typ A QuickConnect

PDF
Bedienungsanleitung

Bedienungsanleitung de-DE, ru-RU, cs-CZ 2023-11-13

PDF

1,60 MB
Montageanleitung

Montageanleitung cs-CZ, de-DE, ru-RU 2023-01-13

PDF

1,57 MB

Montageanleitung für CDxx, CExx, CFxx, CGA4xx, CJxx, CNA4xx, CPA4xx - Fehlerstromschutzschalter 4 polig 6kA (CS-DE-RU, Stand: 01.2017)

Montageanleitung cs-CZ, de-DE, ru-RU 2014-10-03

PDF

3,13 MB
Bestellhilfe

Planungsvorlage Wohnungs- & Installationsverteiler

Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)

PDF

1,18 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung en-GB 2025-08-26

PDF

672,76 kB

Mehr Downloads

Ausschreibungstext

Fehlerstromschutzschalter 4 polig 6kA 25A 30mA Typ A QuickConnect

Fehlerstrom-Schutzschalter (FI) nach EN 61008-1, EN 61008-2-1; VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, QuickBusbar nach EN 60898-1, externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit OVE und VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.

Vorsicherung: 16A entsprechend OVE E 8101: 2019 bzw. Begrenzung des Betriebsstroms durch nachgelagerte Sicherungen

Polart: 3P+N
Nennstrom: 25 A
Bemessungsfehlerstrom Idn: 30 mA
Isolationsspannung Ui: 500 V
Anzahl Module: 4
Typ des Fehlerstromschutzes: A
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²

Fabrikat : Hager oder gleichwertig
Artikel : CDS425D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
