Der FI-Schutzschalter Typ A, 2-polig, 6 Kiloampere, 25 Ampere, 30 Milliampere, bietet Schutz gegen Fehlerströme. Erkennung von Wechselstrom- und pulsierenden Gleichstrom-Fehlerströmen. Geeignet für die Installation in Wohn- und Gewerbegebäuden. Erfüllt VDE-Normen für erhöhte Sicherheit. Ideal für den Einsatz in Stromkreisen mit Steckdosen und Lichtanwendungen.

EAN

3250611610038

Marke

Hager

VPE

1 Stück

Preisgruppe

H32

Fehlerstrom-Schutzschalter FI (RCCB)

Fehlerstromschutzschalter 2 polig 6kA 25A 30mA Typ A CDA225D

Name: CDA225D
Brand: Hager
SKU: CDA225D
Price: 73.7 EUR

Preis

73,70 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar

Technische Merkmale

Polart

1P+N

Nennstrom

25 A
Bemessungsfehlerstrom Idn

30 mA
Schließ- und Abschaltvermögen Idm

1,50 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

6 kA
Nennstrom bei -25°C

25 A
Nennstrom bei -20 °C

25 A
Nennstrom bei -15°C

25 A
Nennstrom bei -10°C

25 A
Nennstrom bei -5°C

25 A
Nennstrom bei 0 °C

25 A
Nennstrom bei 5°C

25 A
Nennstrom bei 10°C

25 A
Nennstrom bei 15°C

25 A
Nennstrom bei 20 °C

25 A
Nennstrom bei 25°C

25 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

25 A
Nennstrom bei 40 °C

25 A
Nennstrom bei 45 °C

25 A
Nennstrom bei 50 °C

25 A
Nennstrom bei 55°C

25 A
Nennstrom bei 60°C

25 A
Nennstrom bei 65°C

25 A
Nennstrom bei 70°C

21 A

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect
Nominales Drehmoment

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

253 V

Frequenz

50 - 50 Hz

Anzahl Module

2

Geeignet für DIN Schiene

Ja

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei flexiblem Leiter

16 mm²
Anschlussquerschnitt bei starrem Leiter

25 mm²

Gesamtverlustleistung unter Nennstrom

2,32 W

Max. Höhe

2000 m

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

35 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - RCCB 4P 40A 30mA A Class (English)

PDF

23,23 MB

REACH declaration CDA225D

PDF

Hager RoHS Report CDA225D

PDF

Downloads

Produktbild

Produktbild CDA225D
Product datasheet

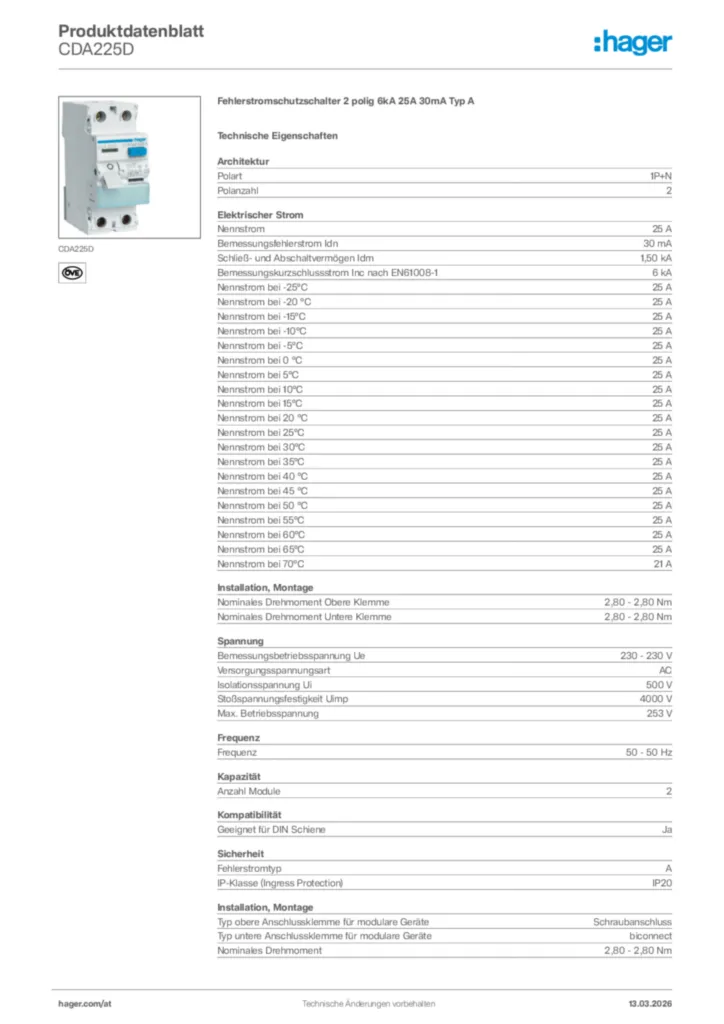

Hager Produktdatenblatt CDA225D

Fehlerstromschutzschalter 2 polig 6kA 25A 30mA Typ A

PDF
Montageanleitung

Montageanleitung cs-CZ, de-DE, ru-RU 2023-01-13

PDF

1,54 MB

Montageanleitung für CC2xx, CDxx, CExx, CFxx, CGxx, CJxx - Fehlerstromschutzschalter 2-/4-polig 6kA (CS-DE-RU, Stand: 04.2015)

Montageanleitung cs-CZ, de-DE, ru-RU 2015-04-07

PDF

1,49 MB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung en-GB 2025-08-26

PDF

672,76 kB

Mehr Downloads

Ausschreibungstext

Fehlerstromschutzschalter 2 polig 6kA 25A 30mA Typ A

Fehlerstrom-Schutzschalter (FI) nach EN 61008-1, EN 61008-2-1; VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeuge. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit ÖVE und VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Nennstrom: 25 A
Bemessungsfehlerstrom Idn: 30 mA
Isolationsspannung Ui: 500 V
Anzahl Module: 2
Typ des Fehlerstromschutzes: A
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²

Fabrikat : Hager oder gleichwertig
Artikel : CDA225D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
