Der Brandschutzschalter AFDD (Arc Fault Detection Device) oder Fehlerlichtbogenschutzeinrichtung nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, 10 Kiloampere, B-10 Ampere wird für die Überwachung serieller und paralleler Lichtbögen verwendet.
Er überwacht die Sinuswellen von Strom und Spannung; detektiert er Verläufe die auf einen Fehlerlichtbogen hinweisen, schaltet er sicher ab. Zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen.
Er überwacht die Sinuswellen von Strom und Spannung; detektiert er Verläufe die auf einen Fehlerlichtbogen hinweisen, schaltet er sicher ab. Zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen.
EAN
3250611019947
Marke
Hager
VPE
1 Stück
Preisgruppe
H23
Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA C-13A 2M ARC563D
Preis
163,37 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
KDN263B
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
58,84 € / Stück* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14,08 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
19,04 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
76,35 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
162,98 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
36,59 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1,66 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
58,56 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
58,56 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
58,56 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
7,31 € / Stück*
-
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
1,35 € / Stück* -
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
1,25 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom13 A
-
Nennstrom bei -25°C15,33 A
-
Nennstrom bei -20 °C15,13 A
-
Nennstrom bei -15°C14,93 A
-
Nennstrom bei -10°C14,73 A
-
Nennstrom bei -5°C14,53 A
-
Nennstrom bei 0 °C14,32 A
-
Nennstrom bei 5°C14,11 A
-
Nennstrom bei 10°C13,89 A
-
Nennstrom bei 15°C13,68 A
-
Nennstrom bei 20 °C13,45 A
-
Nennstrom bei 25°C13,23 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,81 A
-
Nennstrom bei 40 °C12,62 A
-
Nennstrom bei 45 °C12,42 A
-
Nennstrom bei 50 °C12,23 A
-
Nennstrom bei 55°C12,03 A
-
Nennstrom bei 60°C11,82 A
Architektur
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom4,24 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
-
Product datasheet

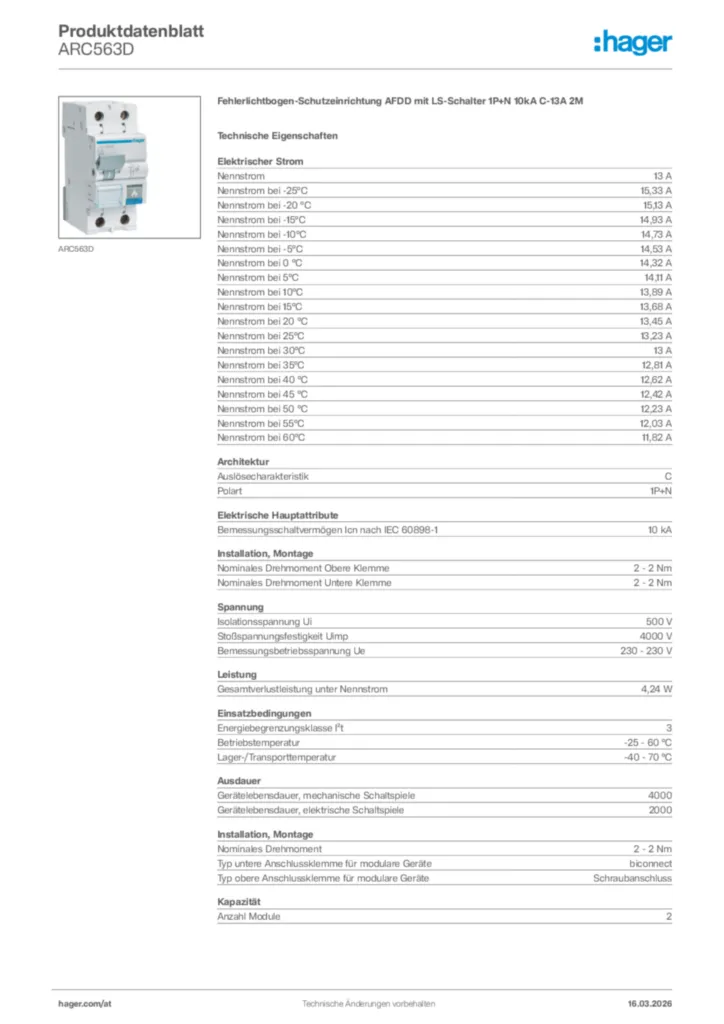

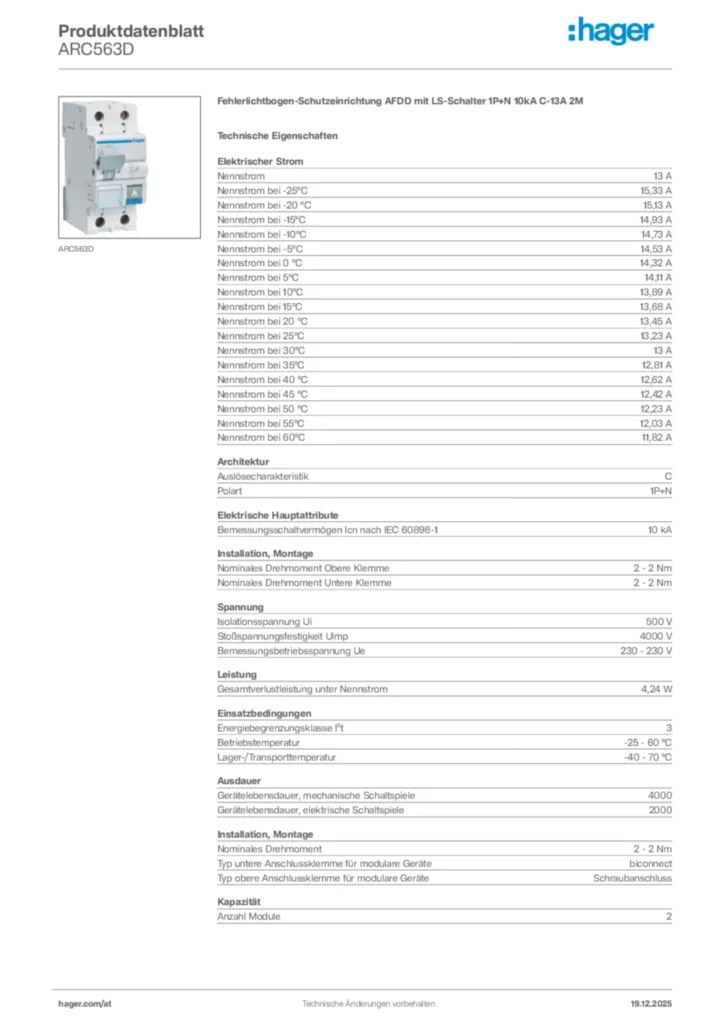

Hager Produktdatenblatt ARC563D
