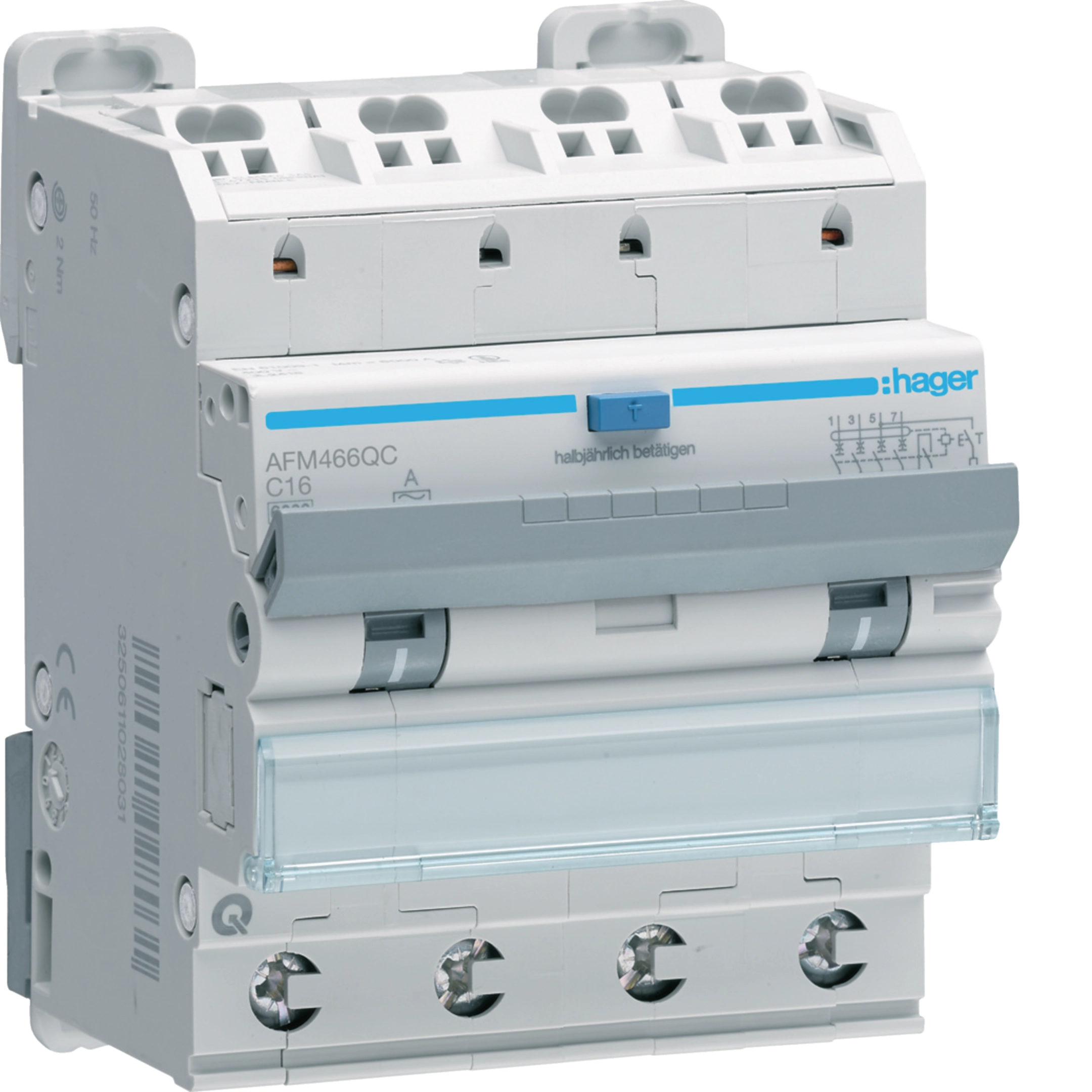

Fehlerstrom-Leitungsschutzschalter 4P 6kA C-16A 300mA A Typ QC/QB AFM466QC

Der FI/LS-Schalter, 4-polig, 10 Kiloampere, C-32 Ampere, 100 Milliampere, Typ A, mit QuickConnect Klemmen für die einfache Installation, kombiniert Fehlerstrom- und Überlastschutz in einem Gerät. Er bietet Schutz gegen Personen- und Brandschäden durch Fehlerströme und überlastete Leitungen. Ideal für Büro- und Gewerbeinstallationen, kompakt und effizient.
EAN
3250611028048
Marke
Hager
VPE
1 Stück
Preisgruppe
H27
Preis
 172,69 €
/ Stück *
 172,69 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Fehlerstrom-Leitungsschutzschalter 4P 6kA C-16A 300mA A Typ QC/QB

AFM466QC

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Modu­lare Phasen­schiene 5 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 1 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar

Optionales Zubehör

  • Modu­lare Phasen­schiene
  • Verrie­ge­lungs­funk­ti­onen
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Hilfs­schal­ter­block
  • KDN463B

    Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
     109,98 €  / Stück*
  • KDN463A

    Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
     31,71 €  / Stück*
  • KDN480A

    Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
     37,73 €  / Stück*
  • KDN480B

    Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
     134,90 €  / Stück*
  • KDR463B

    Teilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
     101,17 €  / Stück*
  • MZN175

    Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
     8,69 €  / Stück*
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56,91 €  / Stück*
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     56,91 €  / Stück*
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56,91 €  / Stück*
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     21,10 €  / Stück*
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     18,17 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    16 A
  • Bemes­sungs­feh­ler­strom Idn
    300 mA
  • Nenn­strom bei -25°C
    19,40 A
  • Nenn­strom bei -20 °C
    19,10 A
  • Nenn­strom bei -15°C
    18,90 A
  • Nenn­strom bei -10°C
    18,60 A
  • Nenn­strom bei -5°C
    18,30 A
  • Nenn­strom bei 0 °C
    18 A
  • Nenn­strom bei 5°C
    17,60 A
  • Nenn­strom bei 10°C
    17,30 A
  • Nenn­strom bei 15°C
    17 A
  • Nenn­strom bei 20 °C
    16,70 A
  • Nenn­strom bei 25°C
    16,30 A
  • Nenn­strom bei 30°C
    16 A
  • Nenn­strom bei 35°C
    15,60 A
  • Nenn­strom bei 40 °C
    15,20 A
  • Nenn­strom bei 45 °C
    14,90 A
  • Nenn­strom bei 50 °C
    14,40 A
  • Nenn­strom bei 55°C
    14 A
  • Nenn­strom bei 60°C
    13,60 A
  • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 61009-1
    6 kA
Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    C
  • Posi­tion Neutral­leiter
    ohne Neutral­leiter
  • Polart
    4P
  • Polan­zahl abge­si­chert
    4
Kapa­zität
  • Anzahl Module
    4
Sicherheit
  • Typ des Fehler­strom­schutzes
    A
  • IP-Klasse (Ingress Protec­tion)
    IP20
Span­nung
  • Versor­gungs­span­nungsart
    AC
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Isola­ti­ons­fes­tig­keit
    2 kV
  • Stoß­span­nungs­fes­tig­keit Uimp
    4000 V
  • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
    3
Elek­tri­sche Haupt­at­tri­bute
  • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
    6 kA
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment Untere Klemme
    2 - 2 Nm
  • Nomi­nales Dreh­mo­ment
    2 - 2 Nm
  • 360° Monta­gemög­lich­keit
    Ja
  • Typ obere Anschluss­klemme für modu­lare Geräte
    quick­connect
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect
Frequenz
  • Frequenz
    50 - 50 Hz
Anschluss
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
    1,5 - 4,0 mm²
  • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
    1,5 - 4,0 mm²
Einsatz­be­din­gungen
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Betrieb­stem­pe­ratur
    -25 - 40 °C
Abmes­sungen
  • Höhe
    84 mm
  • Breite
    71 mm
  • Tiefe
    70 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    10,90 W

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-12-09
PDF
16,18 MB
Hager REACH declaration AFM466QC
PDF
Hager RoHS Report AFM466QC
PDF

Downloads

  • Produktbild

    Bild AFM466QC | Hager Deutschland

    Produktbild AFM466QC

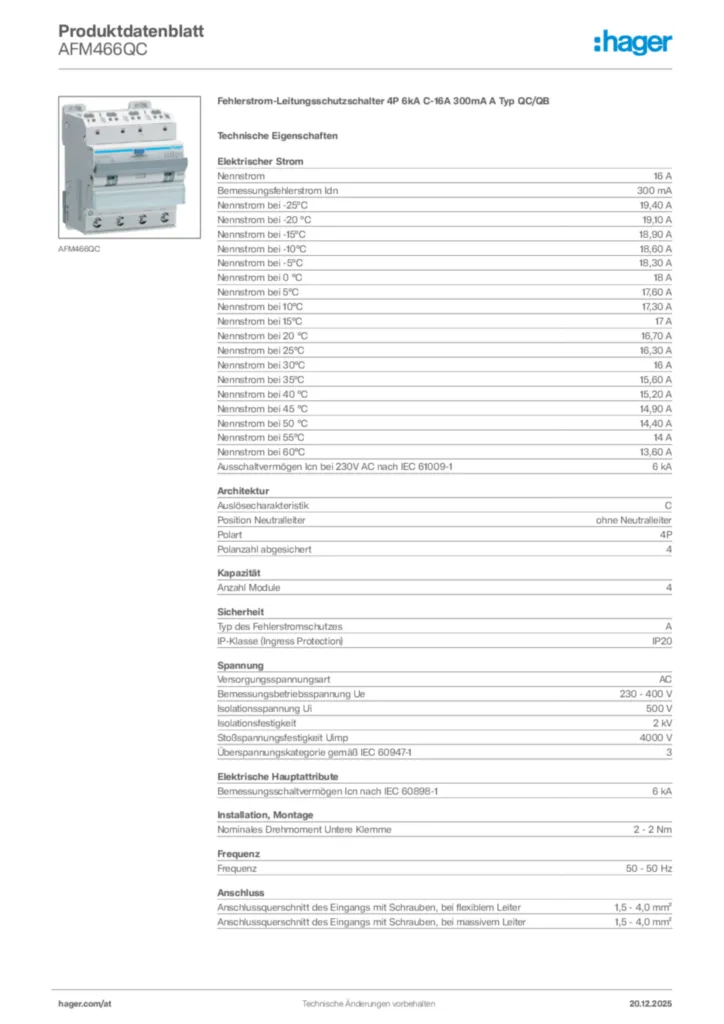

  • Product datasheet

    Bild Hager Produktdatenblatt AFM466QC | Hager Deutschland

    Hager Produktdatenblatt AFM466QC

    Fehlerstrom-Leitungsschutzschalter 4P 6kA C-16A 300mA A Typ QC/QB

    PDF

  • Montageanleitung

    Bild Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11 | Hager Deutschland

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11

    PDF
    1,72 MB

  • Katalog

    Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

    AT Partnerkatalog 2025/2026

    Gültig ab 01.01.2025

    PDF
    7,66 MB

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2018-12-20

    PDF
    125,49 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    ADA506D - Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ A
    ADA506D
    Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ A
    Preis
     80,57 €
    / Stück *
     80,57 €
    / Stück *
  • 2
    ADA556D - Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A
    ADA556D
    Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A
    Preis
     80,57 €
    / Stück *
     80,57 €
    / Stück *
  • 3
    ADS906D - Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-6A 30mA Typ A QuickConnect
    ADS906D
    Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-6A 30mA Typ A QuickConnect
    Preis
     80,57 €
    / Stück *
     80,57 €
    / Stück *
  • 4
    ADS956D - Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnect
    ADS956D
    Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnect
    Preis
     80,57 €
    / Stück *
     80,57 €
    / Stück *
  • 5
    ADX406D - Fehlerstrom-Leitungsschutzschalter 4P 10kA B-6A 30mA Typ A
    ADX406D
    Fehlerstrom-Leitungsschutzschalter 4P 10kA B-6A 30mA Typ A
    Preis
     181,65 €
    / Stück *
     181,65 €
    / Stück *

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 4P 6kA C-16A 300mA A Typ QC/QB

Fehlerstrom-Leitungsschutzschalter nach EN 61009-1 mit Überlastschutz des Neutralleiters durch 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Federsteckklemme nach EN 60898-1, am Abgang und am Zugang, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund durch Hutschienenschieber oben und unten. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät

Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 300 mA
Auslösecharakteristik: C
Gesamtverlustleistung unter Nennstrom: 10,90 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²

Fabrikat : Hager oder gleichwertig
Artikel : AFM466QC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
