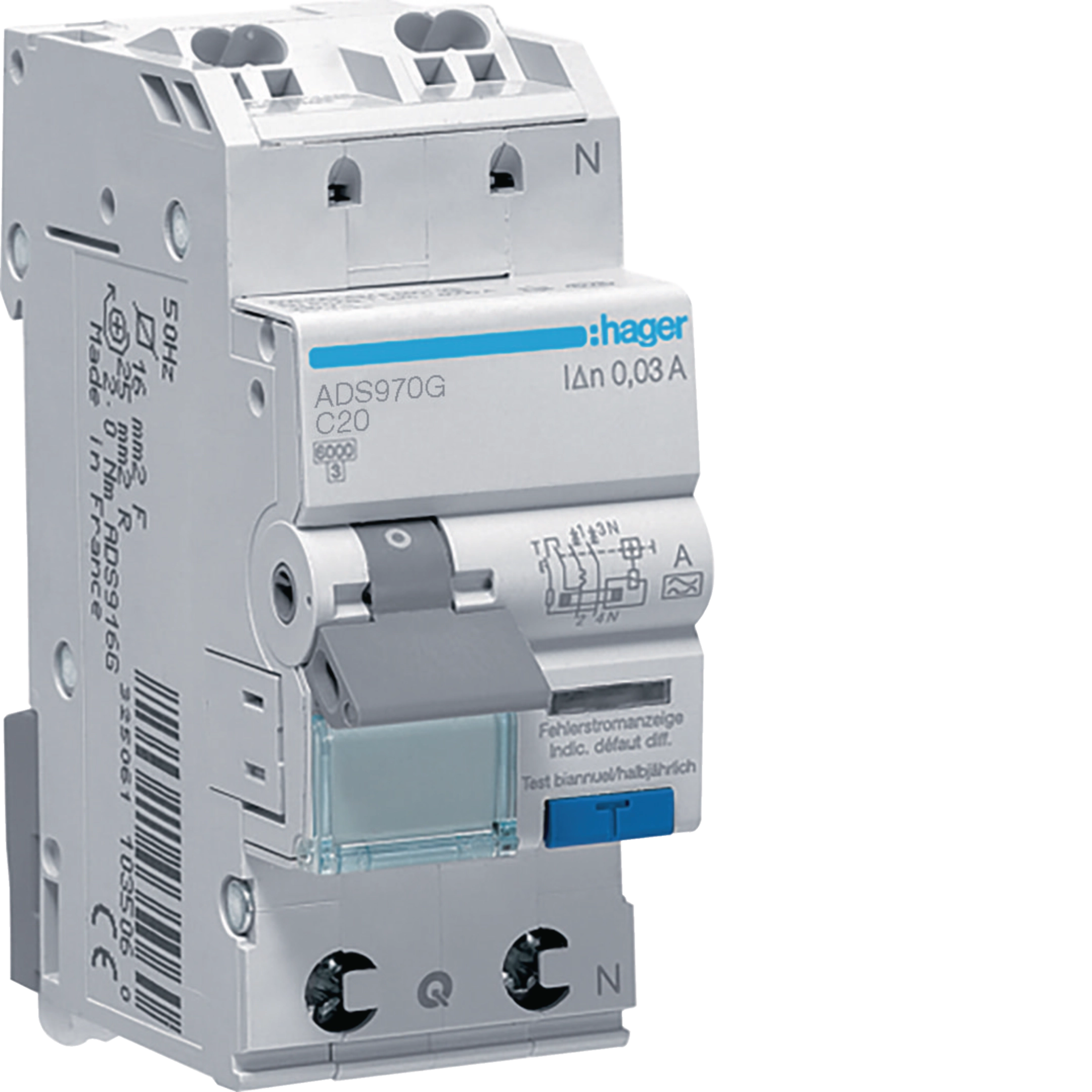

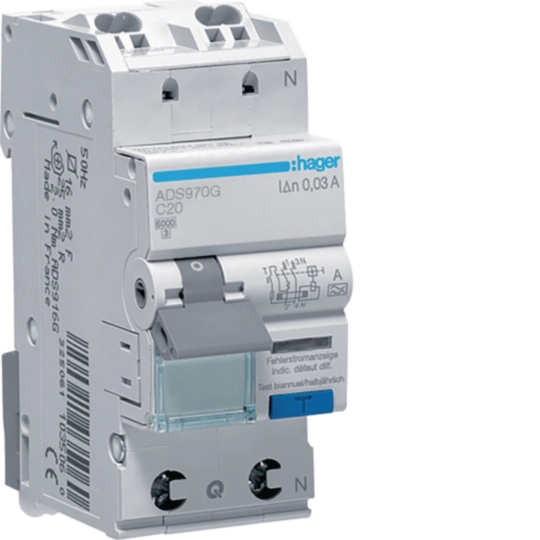

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-20A 30mA A-G Typ QC-QB ADS970G
EAN
3250611035121
Marke
Hager
VPE
1 Stück
Preisgruppe
H27
Preis
93,37 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Modulare Phasenschiene 6 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
56,91 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
7,10 € / Stück*
-
KDN263A
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
13,68 € / Stück* -
KDN263BPhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
57,18 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
18,50 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
74,20 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
35,56 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
158,39 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
1,21 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
1,31 € / Stück*

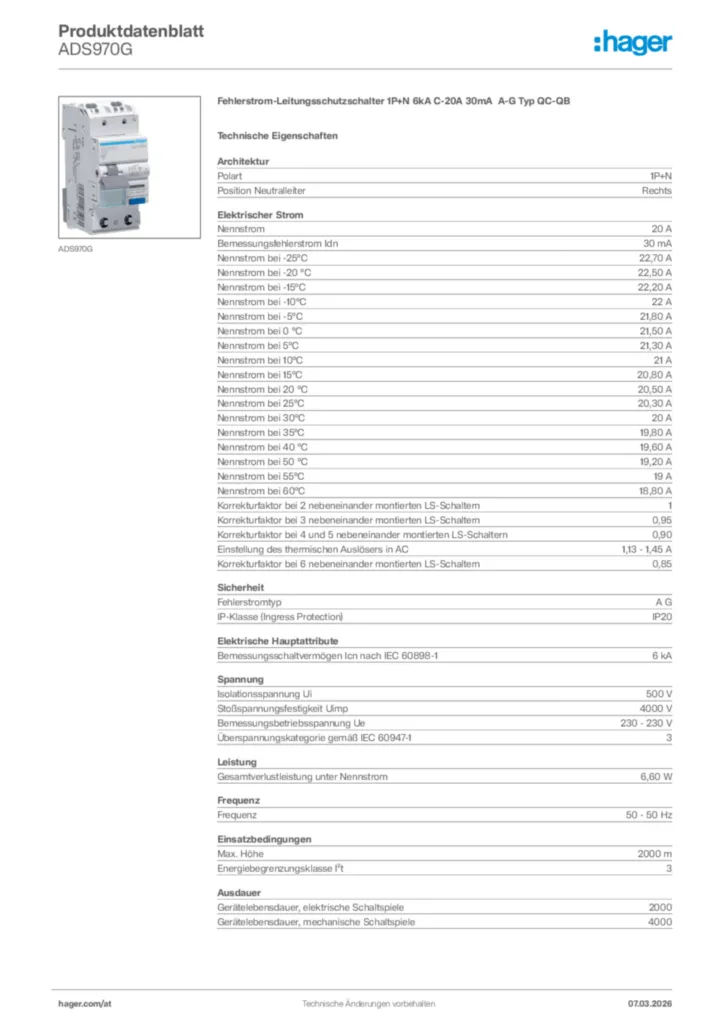

Technische Merkmale
Architektur
-
Polart1P+N
-
Position NeutralleiterRechts
Elektrischer Strom
-
Nennstrom20 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C22,70 A
-
Nennstrom bei -20 °C22,50 A
-
Nennstrom bei -15°C22,20 A
-
Nennstrom bei -10°C22 A
-
Nennstrom bei -5°C21,80 A
-
Nennstrom bei 0 °C21,50 A
-
Nennstrom bei 5°C21,30 A
-
Nennstrom bei 10°C21 A
-
Nennstrom bei 15°C20,80 A
-
Nennstrom bei 20 °C20,50 A
-
Nennstrom bei 25°C20,30 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,80 A
-
Nennstrom bei 40 °C19,60 A
-
Nennstrom bei 50 °C19,20 A
-
Nennstrom bei 55°C19 A
-
Nennstrom bei 60°C18,80 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Sicherheit
-
Typ des FehlerstromschutzesA G
-
IP-Klasse (Ingress Protection)IP20
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Überspannungskategorie gemäß IEC 60947-13
Leistung
-
Gesamtverlustleistung unter Nennstrom6,60 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Max. Höhe2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
Installation, Montage
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe94 mm
-
Breite35 mm
-
Tiefe68 mm
Kompatibilität
-
Geeignet für DIN SchieneJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF260,65 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis78,01 €/ Stück * -
2
ADS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 30mA Typ A QuickConnectPreis78,01 €/ Stück * -
3
ACS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 10mA Typ A QuickConnectPreis95,92 €/ Stück * -
4
ACS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 10mA Typ A QuickConnectPreis95,92 €/ Stück * -
5
ADS906DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-6A 30mA Typ A QuickConnectPreis80,57 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-20A 30mA A-G Typ QC-QB
Fehlerstrom-Leitungsschutzschalter QuickConnect nach EN 61009-1 und EN 61009-2-1, kurzzeitverzögert nach ÖVE E 8601. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit ÖVE Zeichen. Beschriftungsmöglichkeit direkt am Gerät
Polart: 1P+N
Position Neutralleiter: Rechts
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A G
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADS970G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter QuickConnect nach EN 61009-1 und EN 61009-2-1, kurzzeitverzögert nach ÖVE E 8601. Berührungsschutz IP2x nach DIN VDE 0660 Teil 514. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Externe blaue Test-Taste zur halbjährlichen Betätigung und Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Alle Produkte mit ÖVE Zeichen. Beschriftungsmöglichkeit direkt am Gerät
Polart: 1P+N
Position Neutralleiter: Rechts
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A G
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADS970G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
