Fehlerstrom-Leitungsschutzschalter 1P+N, 6 Kiloampere, B-32 Ampere, 30 Milliampere, Typ F, entspricht DIN EN 61009-1 (VDE 0664-20). Ausgestattet mit QuickConnect Klemmen für schnelle und sichere Installation. Features: blaue Test-Taste, Fehlerstromanzeige, einfache Modulentnahme aus dem Phasenschienenverbund. Möglichkeit zur Beschriftung direkt am Gerät, erweiterbar mit Zusatzeinrichtungen.

EAN

3250611047360

Marke

Hager

VPE

1 Stück

Preisgruppe

H27

Fehlerstrom-, Leitungsschutzschalter FI/LS (RCBO)

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-32A 30mA Typ F QuickConnect ADF932D

Name: ADF932D
Brand: Hager
SKU: ADF932D
Price: 140.9 EUR

Preis

140,90 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

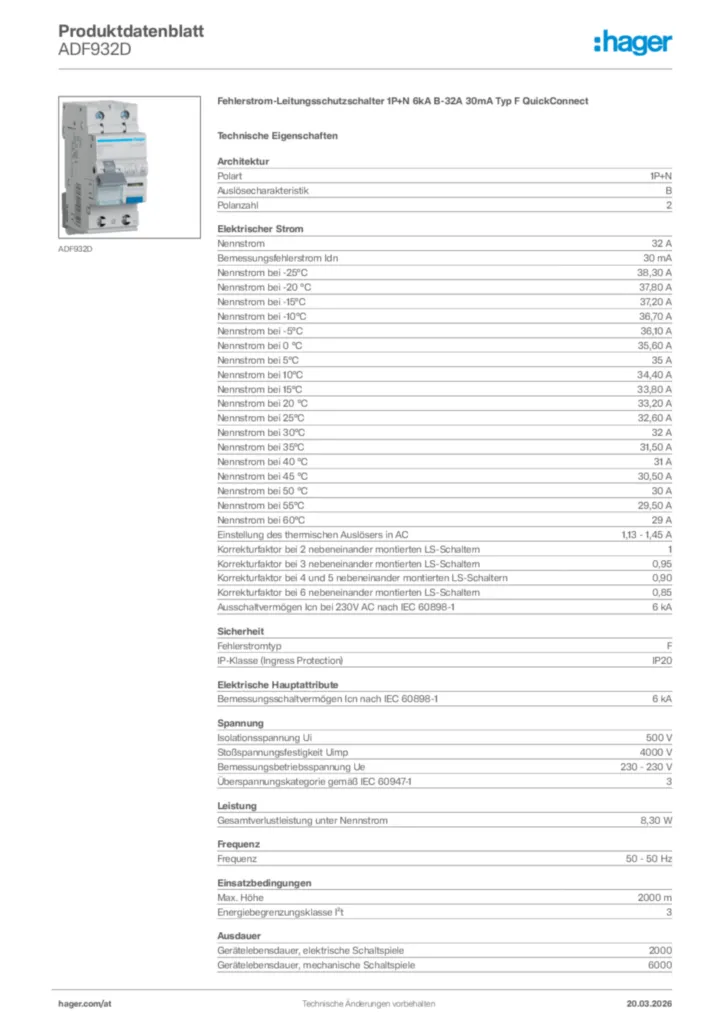

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Verbindungskabel für Verteilerfelder 4 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

B
Polanzahl

2

Nennstrom

32 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

38,30 A
Nennstrom bei -20 °C

37,80 A
Nennstrom bei -15°C

37,20 A
Nennstrom bei -10°C

36,70 A
Nennstrom bei -5°C

36,10 A
Nennstrom bei 0 °C

35,60 A
Nennstrom bei 5°C

35 A
Nennstrom bei 10°C

34,40 A
Nennstrom bei 15°C

33,80 A
Nennstrom bei 20 °C

33,20 A
Nennstrom bei 25°C

32,60 A
Nennstrom bei 30°C

32 A
Nennstrom bei 35°C

31,50 A
Nennstrom bei 40 °C

31 A
Nennstrom bei 45 °C

30,50 A
Nennstrom bei 50 °C

30 A
Nennstrom bei 55°C

29,50 A
Nennstrom bei 60°C

29 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA

Fehlerstromtyp

F
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Bemessungsbetriebsspannung Ue

230 - 230 V
Überspannungskategorie gemäß IEC 60947-1

3

Gesamtverlustleistung unter Nennstrom

8,30 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

6000

Anschlussquerschnitt bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar

Anzahl Module

2

Höhe

94 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
