EAN

3250614644801

Упаковка

1 Штука

Автоматичні вимикачі (АВ/MCB)

Автоматичний вимикач 1P 25kA C-2A 1M NRN102

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 1 доступні продукти
Блок додаткових контактів 2 доступні продукти
Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Номінальний струм IN

2 A
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2

7,50 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu AC IEC 60947-2

25 kA
Номінальний струм за -15°C

2,57 A
Номінальний струм за -10°C

2,51 A
Номінальний струм за -5°C

2,45 A
Номінальний струм за 0°C

2,38 A
Номінальний струм за 5°C

2,32 A
Номінальний струм за 10°C

2,26 A
Номінальний струм за 15°C

2,19 A
Номінальний струм за 20°C

2,13 A
Номінальний струм за 25°C

2,06 A
Номінальний струм за 30°C

2 A
Номінальний струм за 35°C

1,92 A
Номінальний струм за 40°C

1,85 A
Номінальний струм за 45°C

1,77 A
Номінальний струм за 50°C

1,69 A
Номінальний струм за 55°C

1,61 A
Номінальний струм за 60°C

1,54 A
Номінальний струм за 65°C

1,46 A
Номінальний струм за 70°C

1,38 A
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2

25 kA

Тип полюса

1P
Крива

C

Кільксть модулів

1

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm
Тип нижньої клеми для модульних пристроїв

biconnect
Тип верхньої клеми для модульних пристроїв

Гвинтові клеми
Можливе положення монтажу на 360°

Так

Номінальна робоча напруга змінного струму

230 - 240 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

6,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²

Клас захисту від проникнення (IP)

IP20
Крок сітки

60 mm

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3
Захист від вологості повітря

Для будь-якого клімату
Робоча температура

-25 - 70 °C

Втрати потужності при номінальному струм IN

1,89 W

Тип з'єднання

Гвинтова клема
Вирівнювання верхнього з’єднання для модульних пристроїв

Вирівняна клема
Вирівнювання нижнього з’єднання для модульних пристроїв

Вирівняна клема

Висота

83 mm
Ширина

17,50 mm
Глибина

70 mm

Електрична тривкість кількості циклів

4,000

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Сертифікати та документи

Hager REACH declaration NRN102

PDF

Hager RoHS report NRN102

PDF

Завантаження

Зображення продукту NRN102

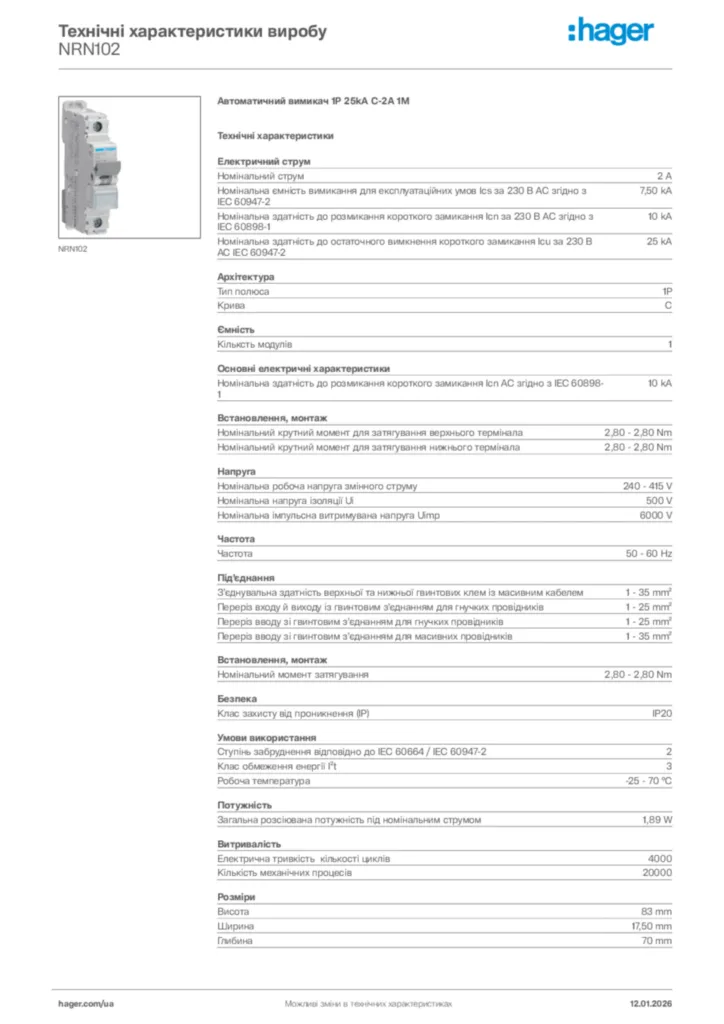

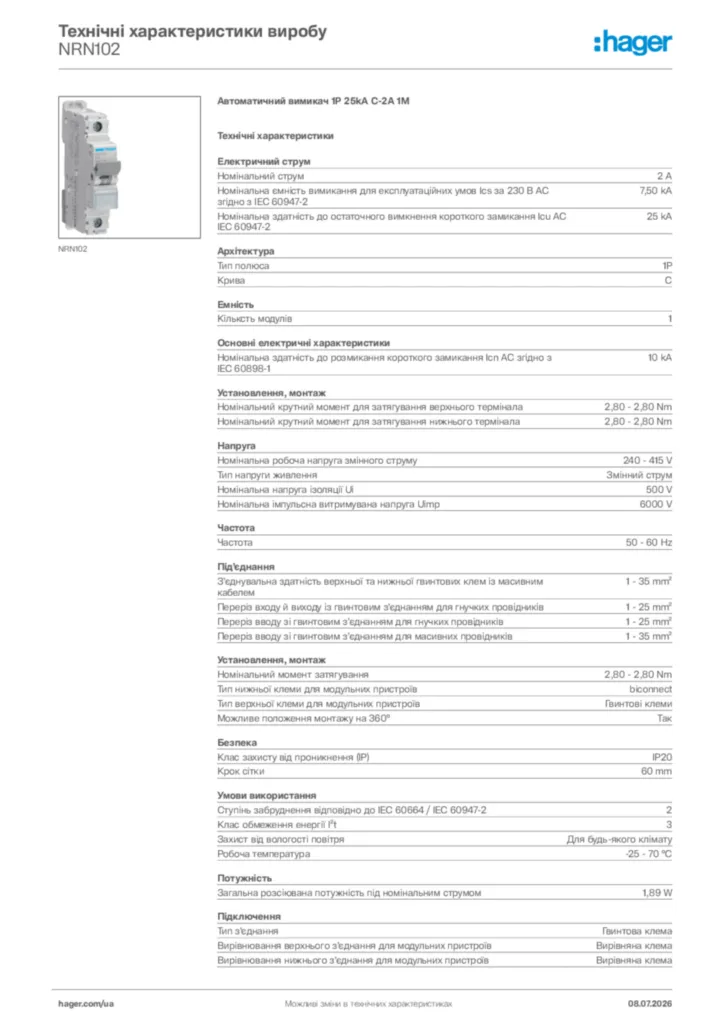

Технічний паспорт продукту

Hager Технічні характеристики виробу NRN102

Автоматичний вимикач 1P 25kA C-2A 1M

PDF
Декларація про відповідність

UKCA Declaration of Conformity

Декларація про відповідність en-GB 2024-10-02

PDF

653,93 kB

Декларація про відповідність en-US 2026-07-15

PDF

274,42 kB
