Автоматичний вимикач Hager MCN120 призначений для захисту електричних мереж від перевантажень та коротких замикань. Модель Hager MCN120 має один полюс, номінальний струм 20А, вимикаючу здатність 6кА та криву спрацювання C, що підходить для кіл з помірними пусковими струмами. Пристрій монтується на DIN-рейку та застосовується в житлових, комерційних і промислових електроустановках, забезпечуючи надійний захист обладнання та стабільну роботу електромережі.

EAN

3250614311161

Упаковка

12 штук

Автоматичні вимикачі (АВ/MCB)

Автоматичний вимикач 1P 6кА крива C 20А 1 модуль MCN120

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

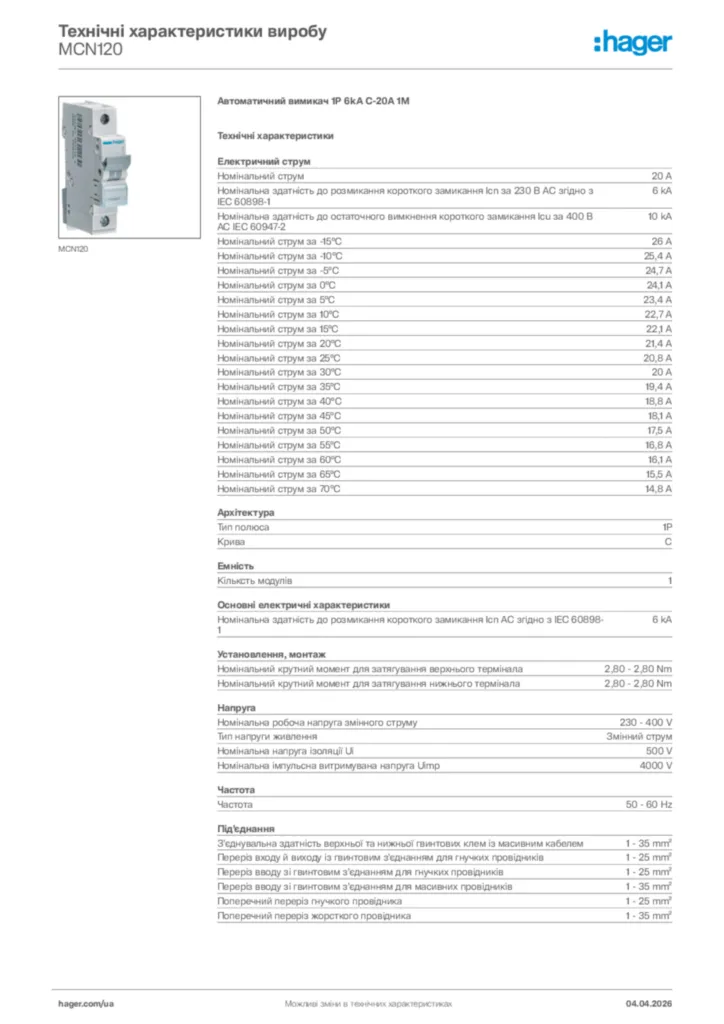

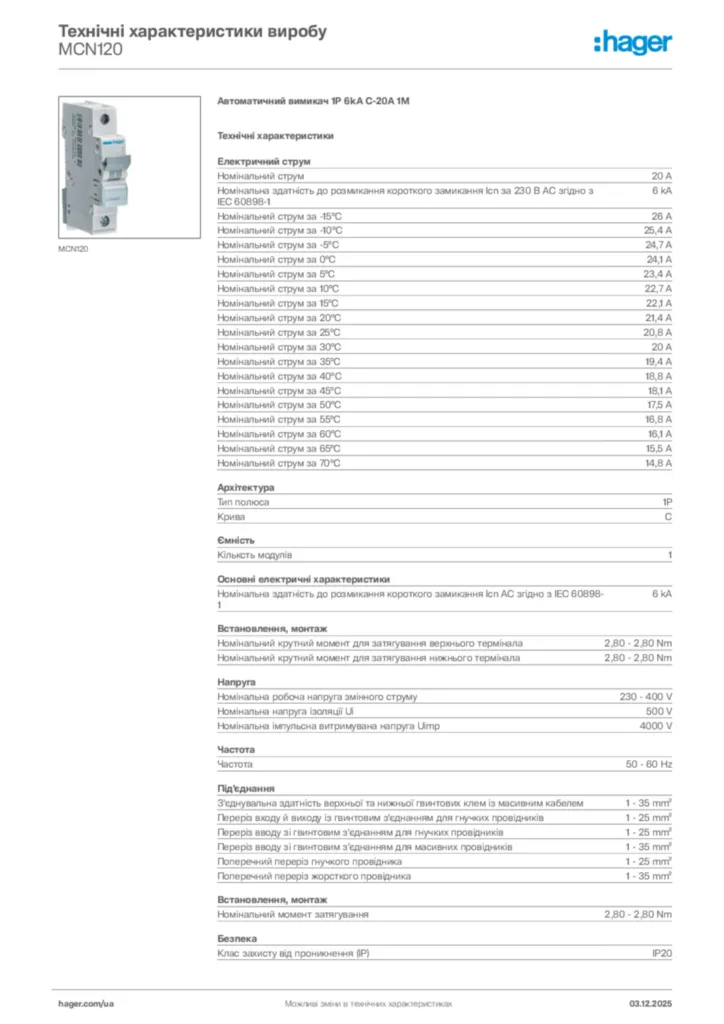

Завантажити паспорт продукту

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Номінальний струм

20 A
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2

10 kA
Номінальний струм за -15°C

26 A
Номінальний струм за -10°C

25,4 A
Номінальний струм за -5°C

24,7 A
Номінальний струм за 0°C

24,1 A
Номінальний струм за 5°C

23,4 A
Номінальний струм за 10°C

22,7 A
Номінальний струм за 15°C

22,1 A
Номінальний струм за 20°C

21,4 A
Номінальний струм за 25°C

20,8 A
Номінальний струм за 30°C

20 A
Номінальний струм за 35°C

19,4 A
Номінальний струм за 40°C

18,8 A
Номінальний струм за 45°C

18,1 A
Номінальний струм за 50°C

17,5 A
Номінальний струм за 55°C

16,8 A
Номінальний струм за 60°C

16,1 A
Номінальний струм за 65°C

15,5 A
Номінальний струм за 70°C

14,8 A

Тип полюса

1P
Крива

C

Кільксть модулів

1

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm
Тип нижньої клеми для модульних пристроїв

biconnect
Тип верхньої клеми для модульних пристроїв

Гвинтові клеми
Можливе положення монтажу на 360°

Так

Номінальна робоча напруга змінного струму

230 - 400 V
Тип напруги живлення

Змінний струм
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
Поперечний переріз гнучкого провідника

1 - 25 mm²
Поперечний переріз жорсткого провідника

1 - 35 mm²
