    Автоматичний вимикач 1P 6kA C-13A 1M MCN113

    Завершіть вашу систему

    Додаткові аксесуари

    • Функції блокування взаємоблокування 1 доступні продукти
    • Механічне приладдя для низьковольтних компонентів 1 доступні продукти
    • Котушка під напругою 1 доступні продукти
    • Розчіплювач шунтовий 2 доступні продукти
    • Блок додаткових контактів 2 доступні продукти
    • Відключення при зниженій та підвищеній напрузі 1 доступні продукти

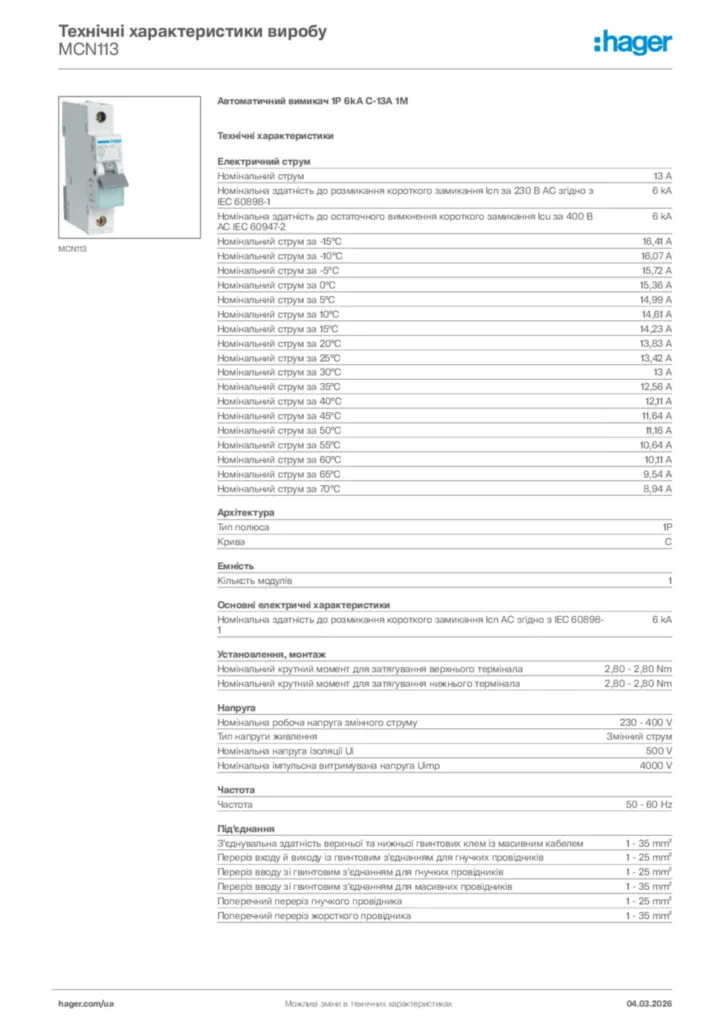

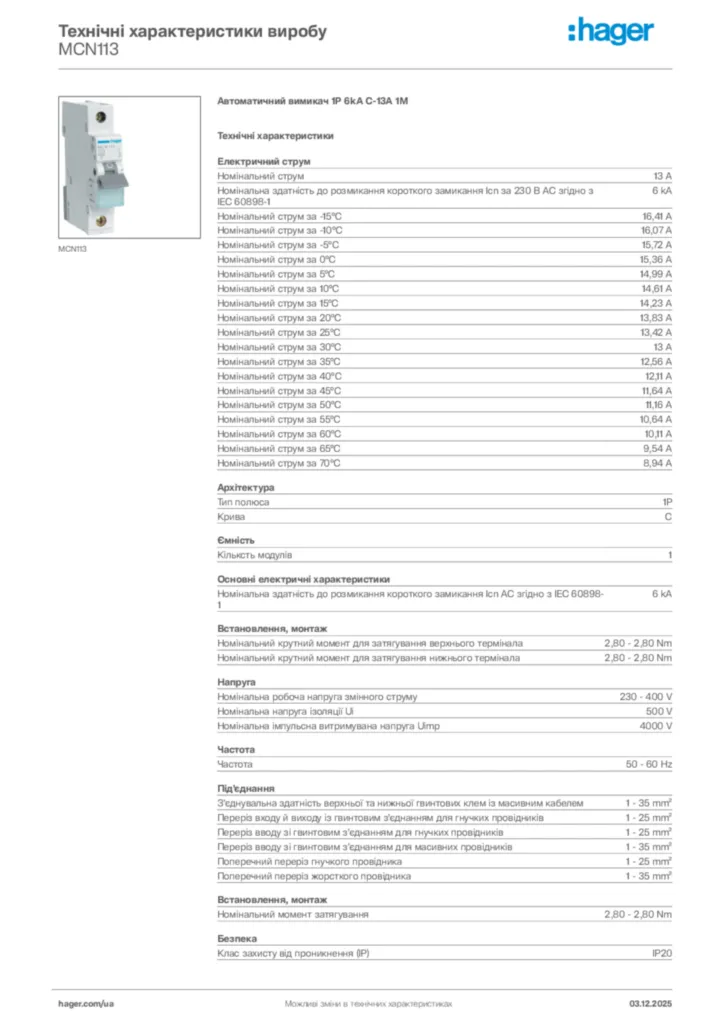

    Технічні характеристики

    Електричний струм
    • Номінальний струм
      13 A
    • Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1
      6 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
      6 kA
    • Номінальний струм за -15°C
      16,41 A
    • Номінальний струм за -10°C
      16,07 A
    • Номінальний струм за -5°C
      15,72 A
    • Номінальний струм за 0°C
      15,36 A
    • Номінальний струм за 5°C
      14,99 A
    • Номінальний струм за 10°C
      14,61 A
    • Номінальний струм за 15°C
      14,23 A
    • Номінальний струм за 20°C
      13,83 A
    • Номінальний струм за 25°C
      13,42 A
    • Номінальний струм за 30°C
      13 A
    • Номінальний струм за 35°C
      12,56 A
    • Номінальний струм за 40°C
      12,11 A
    • Номінальний струм за 45°C
      11,64 A
    • Номінальний струм за 50°C
      11,16 A
    • Номінальний струм за 55°C
      10,64 A
    • Номінальний струм за 60°C
      10,11 A
    • Номінальний струм за 65°C
      9,54 A
    • Номінальний струм за 70°C
      8,94 A
    Архітектура
    • Тип полюса
      1P
    • Крива
      C
    Емність
    • Кільксть модулів
      1
    Основні електричні характеристики
    • Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1
      6 kA
    Установлення, монтаж
    • Номінальний крутний момент для затягування верхнього термінала
      2,80 - 2,80 Nm
    • Номінальний крутний момент для затягування нижнього термінала
      2,80 - 2,80 Nm
    • Номінальний момент затягування
      2,80 - 2,80 Nm
    • Тип нижньої клеми для модульних пристроїв
      biconnect
    • Тип верхньої клеми для модульних пристроїв
      Гвинтова клема
    • Можливе положення монтажу на 360°
      Так
    Напруга
    • Номінальна робоча напруга змінного струму
      230 - 400 V
    • Тип напруги живлення
      Змінний струм
    • Номінальна напруга ізоляції Ui
      500 V
    • Номінальна імпульсна витримувана напруга Uimp
      4,000 V
    Частота
    • Частота
      50 - 60 Hz
    Під’єднання
    • З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем
      1 - 35 mm²
    • Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників
      1 - 25 mm²
    • Переріз вводу зі гвинтовим з’єднанням для гнучких провідників
      1 - 25 mm²
    • Переріз вводу зі гвинтовим з’єднанням для масивних провідників
      1 - 35 mm²
    • Поперечний переріз гнучкого провідника
      1 - 25 mm²
    • Поперечний переріз жорсткого провідника
      1 - 35 mm²
    Безпека
    • Клас захисту від проникнення (IP)
      IP20
    Умови використання
    • Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2
      2
    • Клас обмеження енергії I²t
      3
    • Захист від вологості повітря
      Для будь-якого клімату
    • Робоча температура
      -25 - 70 °C
    Потужність
    • Загальна розсіювана потужність під номінальним струмом
      2,29 W
    Підключення
    • Тип з'єднання
      Гвинтова клема
    • Вирівнювання верхнього з’єднання для модульних пристроїв
      Вирівняна клема
    • Вирівнювання нижнього з’єднання для модульних пристроїв
      Вирівняна клема
    Розміри
    • Висота
      83 mm
    • Ширина
      17,50 mm
    • Глибина
      70 mm

    Екологічна цінність

    Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

    Відповідність RoHS Так
