Модульні апарати

Автоматичний вимикач 1P 6kA C-6A 1M MCN106

Name: MCN106
Brand: Hager
SKU: MCN106

EAN

3250614311123

Упаковка

12 штук

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завершіть вашу систему

Функції блокування взаємоблокування 1 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Номінальний струм

6 A
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA
Номінальний струм за -15°C

7,5 A
Номінальний струм за -10°C

7,4 A
Номінальний струм за -5°C

7,2 A
Номінальний струм за 0°C

7,1 A
Номінальний струм за 5°C

6,9 A
Номінальний струм за 10°C

6,7 A
Номінальний струм за 15°C

6,6 A
Номінальний струм за 20°C

6,4 A
Номінальний струм за 25°C

6,2 A
Номінальний струм за 30°C

6 A
Номінальний струм за 35°C

5,8 A
Номінальний струм за 40°C

5,6 A
Номінальний струм за 45°C

5,4 A
Номінальний струм за 50°C

5,2 A
Номінальний струм за 55°C

5 A
Номінальний струм за 60°C

4,7 A
Номінальний струм за 65°C

4,5 A
Номінальний струм за 70°C

4,2 A

Тип полюса

1P
Крива

C

Кільксть модулів

1

Номінальний крутний момент для затягування верхнього термінала

2,80 - 2,80 Nm
Номінальний крутний момент для затягування нижнього термінала

2,80 - 2,80 Nm
Номінальний момент затягування

2,80 - 2,80 Nm

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальна робоча напруга змінного струму

230 - 400 V
Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V

Частота

50 - 60 Hz

З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем

1 - 35 mm²
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 25 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 35 mm²
Поперечний переріз гнучкого провідника

1 - 25 mm²
Поперечний переріз жорсткого провідника

1 - 35 mm²

Клас захисту від проникнення (IP)

IP20

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3
Робоча температура

-25 - 70 °C

Загальна розсіювана потужність під номінальним струмом

1,30 W

Висота

83 mm
Ширина

17,50 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

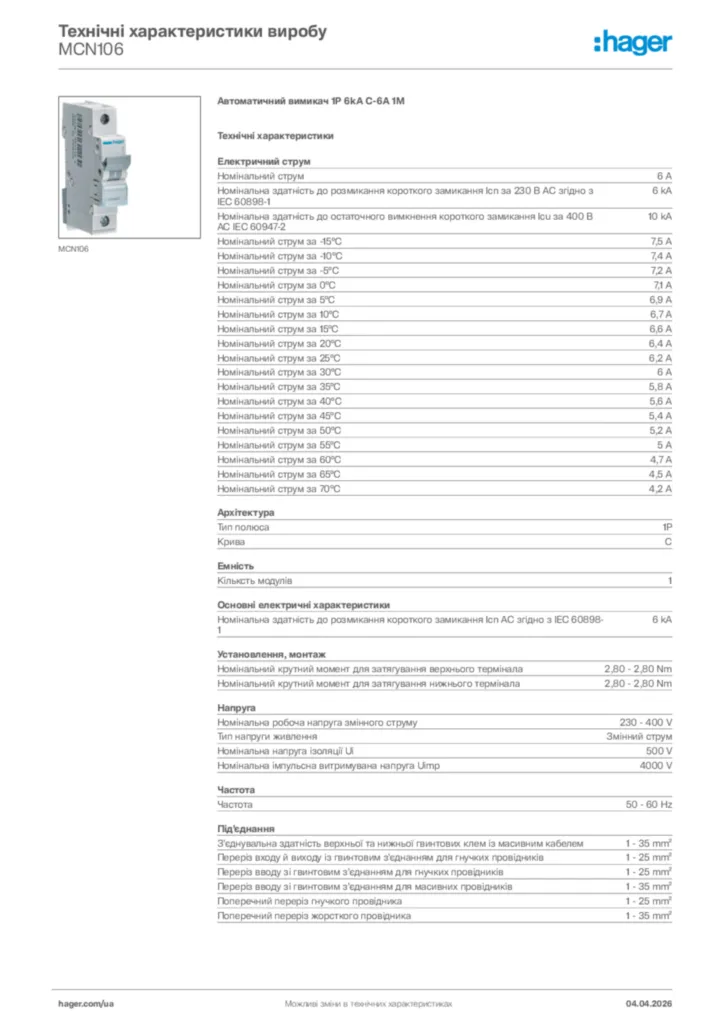

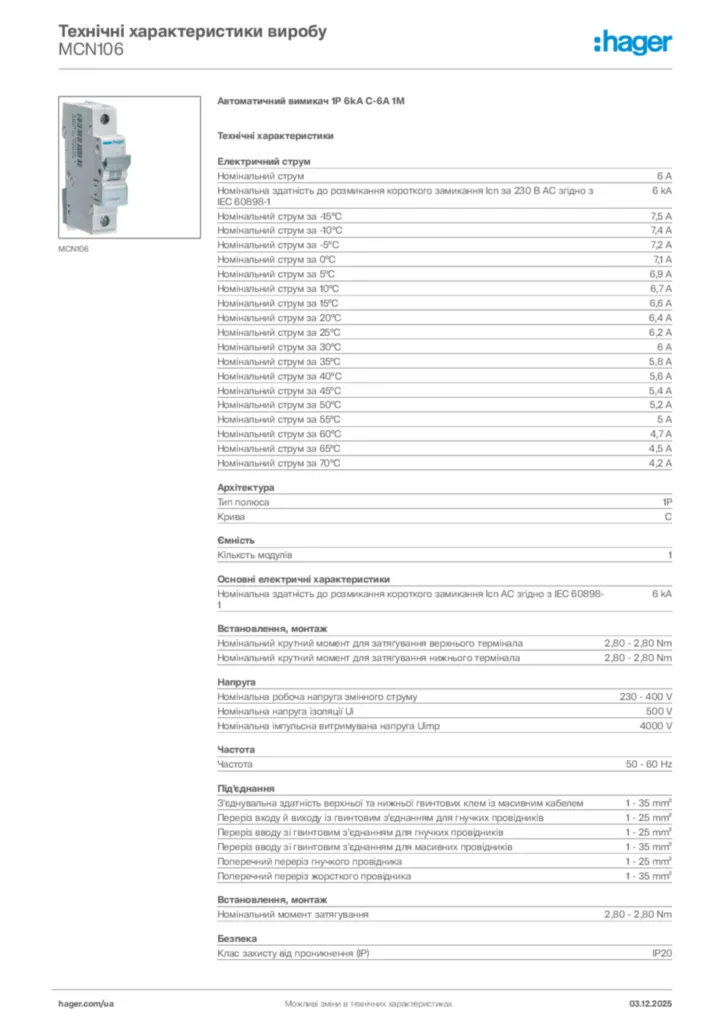

Сертифікати та документи

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Hager REACH declaration MCN106

PDF

Hager RoHS report MCN106

PDF

Завантаження

Більше документації

Автоматичний вимикач 1P 6kA C-6A 1M MCN106
