Автоматичний вимикач 1P 6kA B-20A 1M MBN120
EAN
3250614310102
Упаковка
12 штук
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Функції блокування взаємоблокування 1 доступні продукти -
Механічне приладдя для низьковольтних компонентів 1 доступні продукти -
Котушка під напругою 1 доступні продукти -
Розчіплювач шунтовий 2 доступні продукти -
Блок додаткових контактів 2 доступні продукти -
Відключення при зниженій та підвищеній напрузі 1 доступні продукти
Завершіть вашу систему

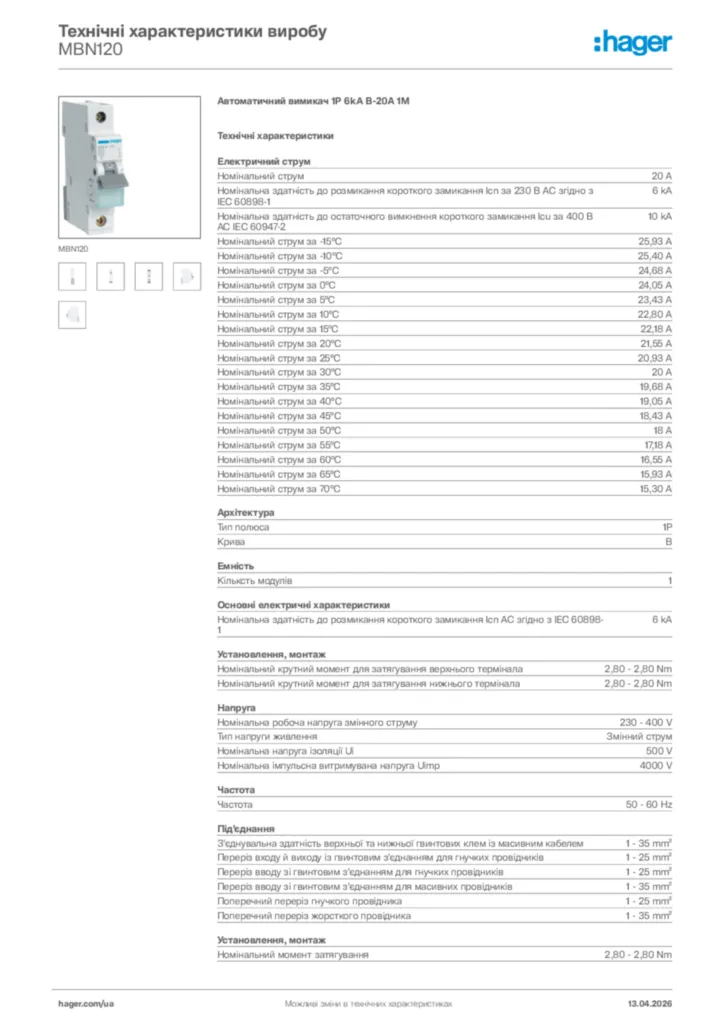

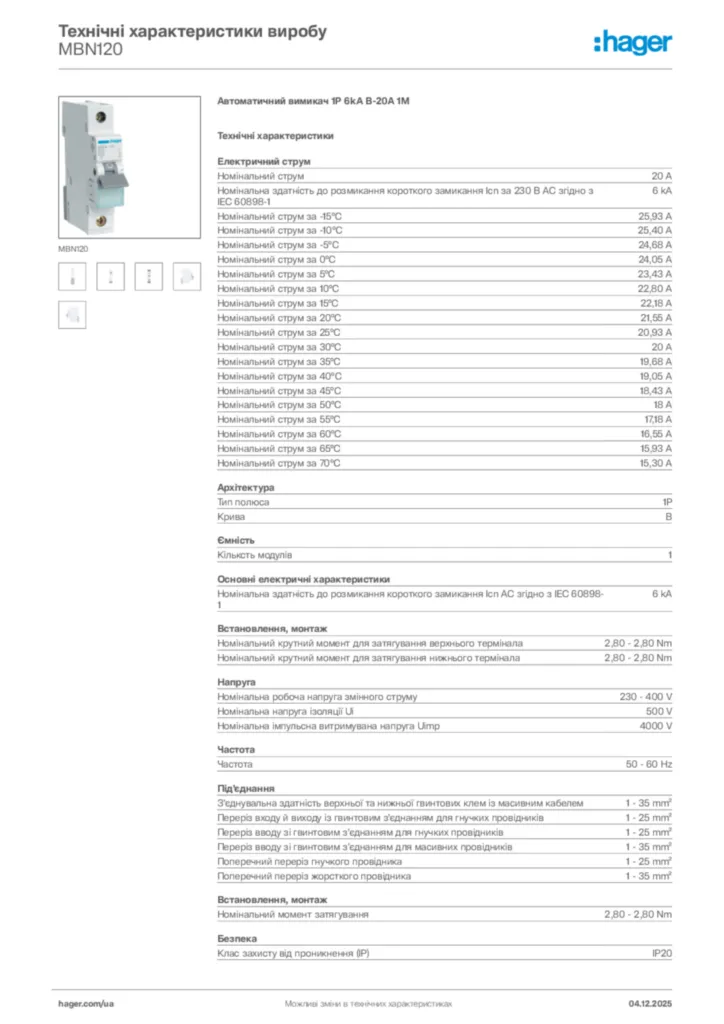

Технічні характеристики
Електричний струм
-
Номінальний струм20 A
-
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-16 kA
-
Номінальний струм за -15°C25,93 A
-
Номінальний струм за -10°C25,40 A
-
Номінальний струм за -5°C24,68 A
-
Номінальний струм за 0°C24,05 A
-
Номінальний струм за 5°C23,43 A
-
Номінальний струм за 10°C22,80 A
-
Номінальний струм за 15°C22,18 A
-
Номінальний струм за 20°C21,55 A
-
Номінальний струм за 25°C20,93 A
-
Номінальний струм за 30°C20 A
-
Номінальний струм за 35°C19,68 A
-
Номінальний струм за 40°C19,05 A
-
Номінальний струм за 45°C18,43 A
-
Номінальний струм за 50°C18 A
-
Номінальний струм за 55°C17,18 A
-
Номінальний струм за 60°C16,55 A
-
Номінальний струм за 65°C15,93 A
-
Номінальний струм за 70°C15,30 A
Архітектура
-
Тип полюса1P
-
КриваB
Ємність
-
Кільксть модулів1
Встановлення, монтаж
-
Номінальний крутний момент для затягування верхнього термінала2,80 - 2,80 Nm
-
Номінальний крутний момент для затягування нижнього термінала2,80 - 2,80 Nm
-
Номінальний момент затягування2,80 - 2,80 Nm
Основні електричні характеристики
-
Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-16 kA
Напруга
-
Номінальна робоча напруга змінного струму230 - 400 V
-
Номінальна напруга ізоляції Ui500 V
-
Номінальна імпульсна витримувана напруга Uimp4,000 V
Частота
-
Частота50 - 60 Hz
Під’єднання
-
З’єднувальна здатність верхньої та нижньої гвинтових клем із масивним кабелем1 - 35 mm²
-
Переріз входу й виходу із гвинтовим з’єднанням для гнучких провідників1 - 25 mm²
-
Переріз вводу зі гвинтовим з’єднанням для гнучких провідників1 - 25 mm²
-
Переріз вводу зі гвинтовим з’єднанням для масивних провідників1 - 35 mm²
-
Поперечний переріз гнучкого провідника1 - 25 mm²
-
Поперечний переріз жорсткого провідника1 - 35 mm²
Безпека
-
Клас захисту від проникнення (IP)IP20
Умови використання
-
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-22
-
Клас обмеження енергії I²t3
-
Робоча температура-25 - 70 °C
Потужність
-
Загальна розсіювана потужність під номінальним струмом2,79 W
Розміри
-
Висота83 mm
-
Ширина17,50 mm
-
Глибина70 mm
