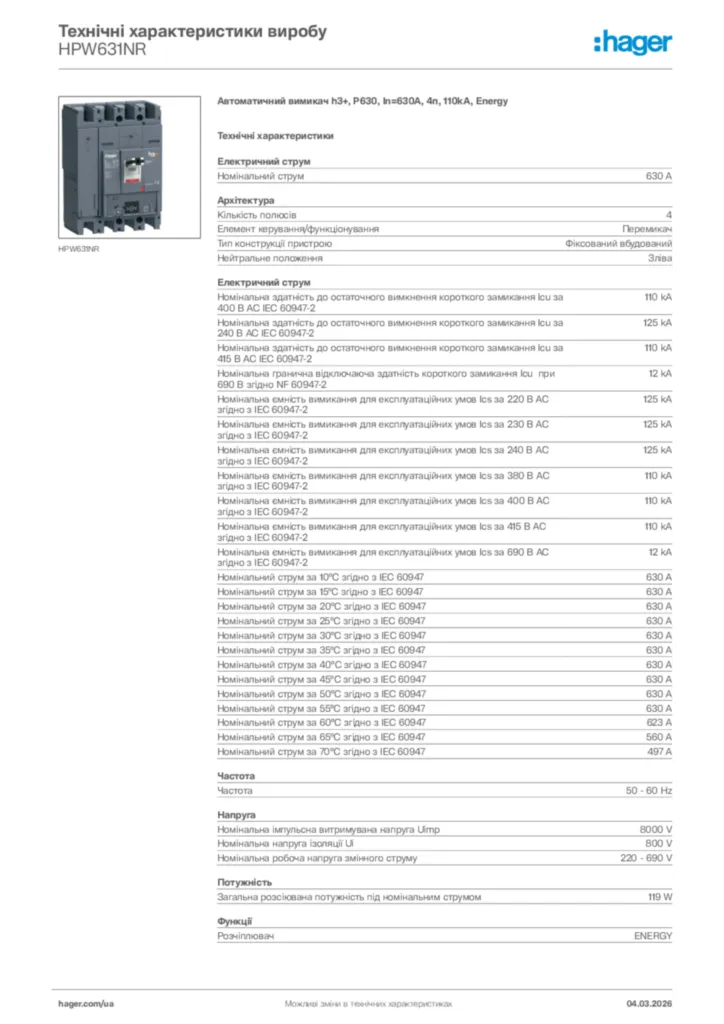

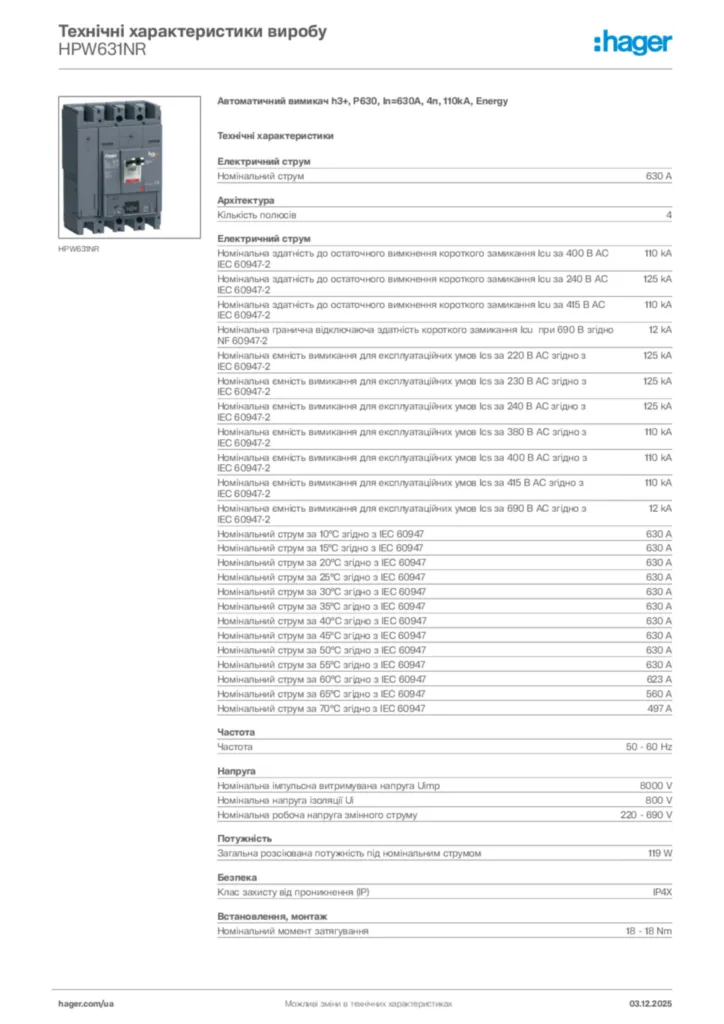

Автоматичний вимикач h3+, P630, In=630A, 4п, 110kA, Energy HPW631NR

EAN
3250613197780
Упаковка
1 Штука

Завершіть вашу систему

Додаткові аксесуари

  • Котушка під напругою 7 доступні продукти
  • Блок додаткових контактів 4 доступні продукти
  • Розчіплювач шунтовий 5 доступні продукти
  • Функції підключення 1 доступні продукти
  • Додаткові блоки корпусних автоматичних вимикачів тип A 1 доступні продукти
  • Функції блокування взаємоблокування 1 доступні продукти

Технічні характеристики

Електричний струм
  • Номінальний струм
    630 A
  • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
    110 kA
  • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2
    125 kA
  • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-2
    110 kA
  • Номінальна гранична відключаюча здатність короткого замикання Icu при 690 В згідно NF 60947-2
    12 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 220 В AC згідно з IEC 60947-2
    125 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-2
    125 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 240 В AC згідно з IEC 60947-2
    125 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 380 В AC згідно з IEC 60947-2
    110 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-2
    110 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 415 В AC згідно з IEC 60947-2
    110 kA
  • Номінальна ємність вимикання для експлуатаційних умов Ics за 690 В AC згідно з IEC 60947-2
    12 kA
  • Номінальний струм за 10°C згідно з IEC 60947
    630 A
  • Номінальний струм за 15°C згідно з IEC 60947
    630 A
  • Номінальний струм за 20°C згідно з IEC 60947
    630 A
  • Номінальний струм за 25°C згідно з IEC 60947
    630 A
  • Номінальний струм за 30°C згідно з IEC 60947
    630 A
  • Номінальний струм за 35°C згідно з IEC 60947
    630 A
  • Номінальний струм за 40°C згідно з IEC 60947
    630 A
  • Номінальний струм за 45°C згідно з IEC 60947
    630 A
  • Номінальний струм за 50°C згідно з IEC 60947
    630 A
  • Номінальний струм за 55°C згідно з IEC 60947
    630 A
  • Номінальний струм за 60°C згідно з IEC 60947
    623 A
  • Номінальний струм за 65°C згідно з IEC 60947
    560 A
  • Номінальний струм за 70°C згідно з IEC 60947
    497 A
Архітектура
  • Кількість полюсів
    4
Частота
  • Частота
    50 - 60 Hz
Напруга
  • Номінальна імпульсна витримувана напруга Uimp
    8,000 V
  • Номінальна напруга ізоляції Ui
    800 V
  • Номінальна робоча напруга змінного струму
    220 - 690 V
Потужність
  • Загальна розсіювана потужність під номінальним струмом
    119 W
Безпека
  • Клас захисту від проникнення (IP)
    IP4X
Встановлення, монтаж
  • Номінальний момент затягування
    18 - 18 Nm
Розміри
  • Висота
    260 mm
  • Ширина
    185 mm
  • Глибина
    150 mm
Налаштування
  • Діапазон регулювання затримки відключення короткого замикання
    341,25 - 6,300,0 A
Електричний захист
  • Захист від перевантажень на тривалий час (ltd): затримка (tr)
    0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
  • Захист на короткий час (std): струм (Isd)
    1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
  • Короткочасний захист (std): затримка (tsd)
    50 ms, 100 ms, 200 ms, 300 ms, 400 ms
  • Миттєвий захист (li): коефіцієнт налаштування шкали
    3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
