Автоматичний вимикач h3, x630, In=400A, 3п, 50kA, LSnl HMJ400GR
EAN
3250613198114
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Котушка під напругою 7 доступні продукти -
Блок додаткових контактів 4 доступні продукти -
Розчіплювач шунтовий 5 доступні продукти -
Функції підключення 2 доступні продукти -
Кришка клеми 1 доступні продукти -
Функції блокування взаємоблокування 1 доступні продукти
Завершіть вашу систему
-
HXA051HРозчіплювач мінімальної напруги з витримкою x250, 24В DC
-
HXA014HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 200-240В AC
-
HXA055HРозчіплювач мінімальної напруги з витримкою x250, 380-415В АС
-
HXA054HРозчіплювач мінімальної напруги з витримкою x250, 220-240В АС
-
HXA011HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 24В DC
-
HXA013H
Розчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA053HРозчіплювач мінімальної напруги з витримкою x250, 110-120В АС
-
HXA026H
Додатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 125В
-
HXA021HДодатковий контакт для автоматичних вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA024HДодатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA025HДодатковий контакт для автоматичних вимикачів x/P160-x/P630, 1НЗ+1НВ,
-
HXA003H
Незалежний розчіплювач x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA005HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 380-450В AC
-
HXA002HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 48В DC
-
HXA001HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 24В DC
-
HXA004HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 200-240В AC
Технічні характеристики
Електричний струм
-
Номінальний струм400 A
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-285 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-285 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-250 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-250 kA
-
Розривна потужність 1 полюс з AC 230 В IEC 60947-210 kA
-
Розривна потужність 1 полюс з AC 400 В IEC 60947-210 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-285 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-250 kA
-
Номінальний струм за 10°C згідно з IEC 60947400 A
-
Номінальний струм за 15°C згідно з IEC 60947400 A
-
Номінальний струм за 20°C згідно з IEC 60947400 A
-
Номінальний струм за 25°C згідно з IEC 60947400 A
-
Номінальний струм за 30°C згідно з IEC 60947400 A
-
Номінальний струм за 35°C згідно з IEC 60947400 A
-
Номінальний струм за 40°C згідно з IEC 60947400 A
-
Номінальний струм за 45°C згідно з IEC 60947400 A
-
Номінальний струм за 50°C згідно з IEC 60947400 A
-
Номінальний струм за 55°C згідно з IEC 60947400 A
-
Номінальний струм за 60°C згідно з IEC 60947400 A
-
Номінальний струм за 65°C згідно з IEC 60947400 A
-
Номінальний струм за 70°C згідно з IEC 60947400 A
Архітектура
-
Кількість полюсів3
Спрацьовування
-
Час відгуку під час відкриття10 ms
Налаштування
-
Налаштування струму Ir1 за допомогою регулювального диска160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Діапазон регулювання затримки відключення короткого замикання218,4 - 4,000,0 A
Частота
-
Частота50 - 60 Hz
Встановлення, монтаж
-
Номінальний момент затягування18 - 18 Nm
Напруга
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
-
Номінальна напруга ізоляції Ui800 V
-
Номінальна робоча напруга змінного струму220 - 415 V
Потужність
-
Загальна розсіювана потужність під номінальним струмом57,8 W
-
Розсіювана потужність з розрахунку на кожний полюс19,3 W
Обладнання
-
Кількість допоміжних контактів, перекидний контакт0
-
Кількість допоміжних контактів, НЗ контакт0
-
Кількість допоміжних контактів, НВ контакт0
Безпека
-
Клас захисту від проникнення (IP)IP4X
Умови використання
-
Робоча температура-25 - 70 °C
Розміри
-
Висота260 mm
-
Ширина140 mm
-
Глибина150 mm
Електричний захист
-
Захист від перевантажень на тривалий час (ltd): затримка (tr)5 s
-
Захист на короткий час (std): струм (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Короткочасний захист (std): затримка (tsd)100 ms
-
Миттєвий захист (li): коефіцієнт налаштування шкали1
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

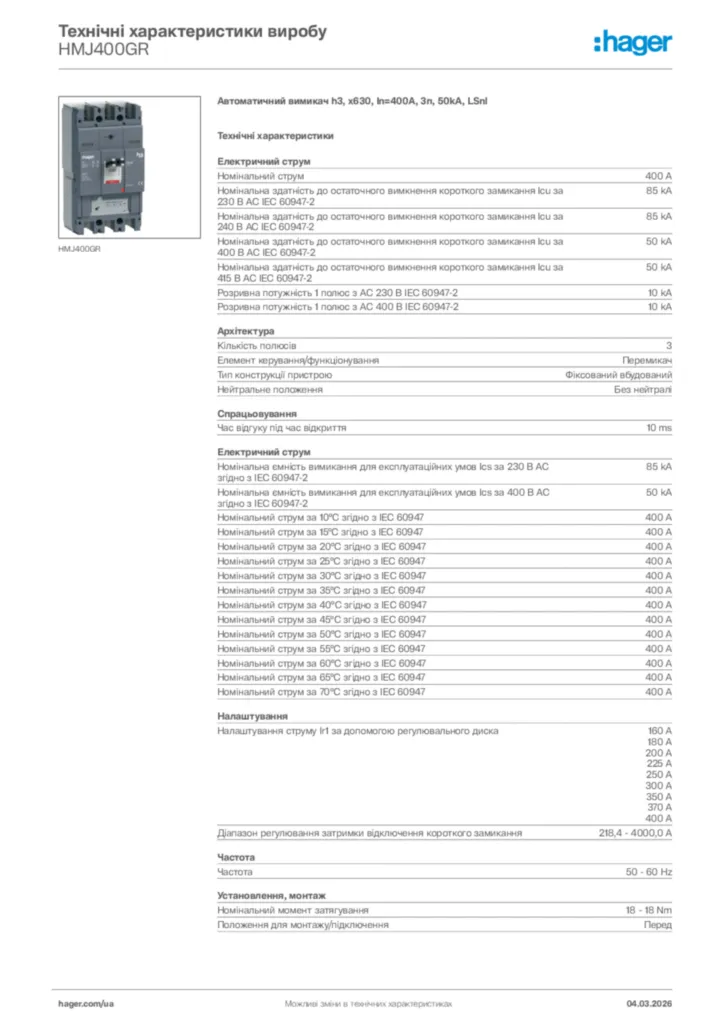

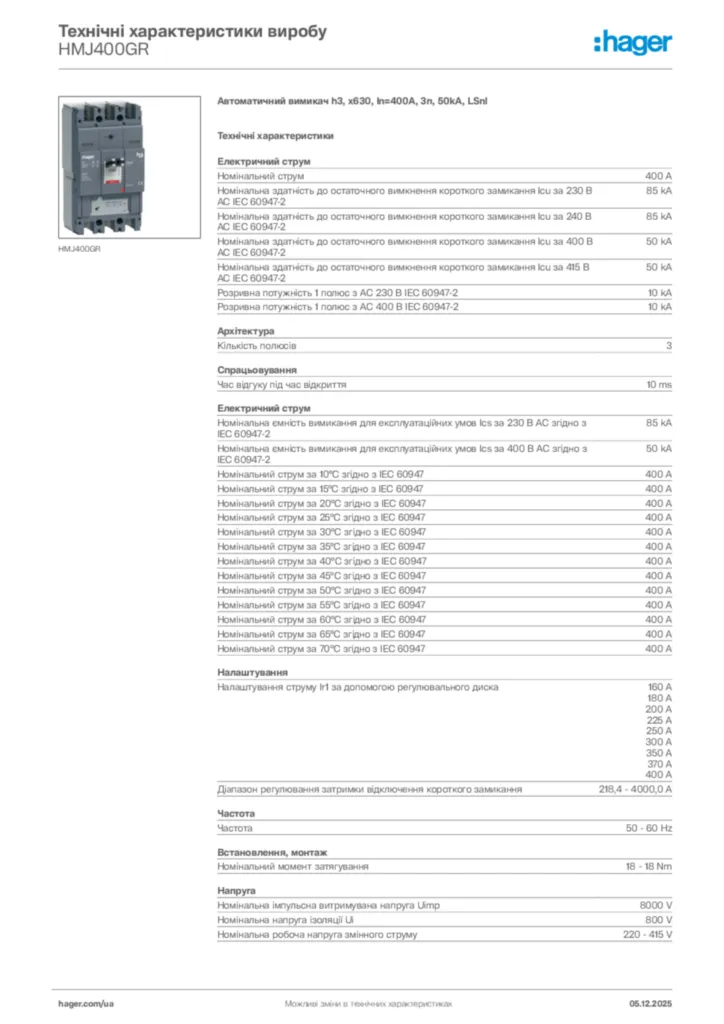

Product datasheet
