Вимикач навантаження поворотний 400/690В 40А, 4п, 3.5м HAB404
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Робочий вал вимикача 3 доступні продукти -
Кришка клеми 1 доступні продукти -
Ручка дверного з'єднувача для розподільних пристроїв 1 доступні продукти -
Блок допоміжних контактів 2 доступні продукти
Завершіть вашу систему
Технічні характеристики
Електричний струм
-
Номінальний струм40 A
-
Допустимий номінальний струм для AC2140 A
-
Допустимий номінальний струм AC21, категорія B40 A
-
Допустимий номінальний струм AC22, категорія B40 A
-
Допустимий номінальний струм AC23, категорія A40 A
-
Допустимий номінальний струм AC23, категорія B40 A
-
Номінальна здатність до утворення короткого замикання Icm за 415 В AC згідно з IEC 60947-31,80 kA
-
Номінальний струм короткочасної витримки Icw на 1 с згідно з IEC 609471,26 kA
-
Номінальний струм короткочасної витримки Icw згідно з IEC 609471,26 kA
-
Номінальний умовний короткозамикальний струм Icc з плавкими запобіжниками типу gL-gG50 kA
Архітектура
-
Тип полюса4P
-
Елемент керування/функціонуванняКоротка поворотна ручка
-
Кількість полюсів4
Під’єднання
-
Поперечний переріз жорсткого провідника16 mm²
Напруга
-
Номінальна напруга ізоляції Ui800 V
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
-
Номінальна робоча напруга змінного струму380 - 415 V
Потужність
-
Розсіювана потужність з розрахунку на кожний полюс0,90 W
-
Загальна розсіювана потужність під номінальним струмом3,60 W
-
Номінальна робоча потужність за 400 В AC AC126,000 W
-
Номінальна робоча потужність за 400 В AC AC2318,000 W
Установлення, монтаж
-
Номінальний момент затягування2 - 2,2 Nm
Обладнання
-
Моторпривід опціональноНі
-
Кількість допоміжних контактів, перекидний контакт0
-
Кількість допоміжних контактів, НЗ контакт0
-
Кількість допоміжних контактів, НВ контакт0
Умови використання
-
Робоча температура-20 - 70 °C
Кришка, дверцята
-
Можливість блокуванняТак
Безпека
-
Клас захисту від проникнення (IP)IP20
Частота
-
Частота50 - 50 Hz
Підключення
-
Тип з'єднанняГвинтова клема
Функції
-
Є перемикачем зворотного ходуНі
-
Версія для установки аварійної зупинкиНі
-
Версія як головний перемикачТак
-
Версія як перемикач для технічного обслуговування/обслуговувальний вимикачТак
-
Версія як захисний перемикачТак
-
Варіант у виконанні компактного вимикача-роз’єднувачаТак
Емність
-
Кільксть модулів3,42
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

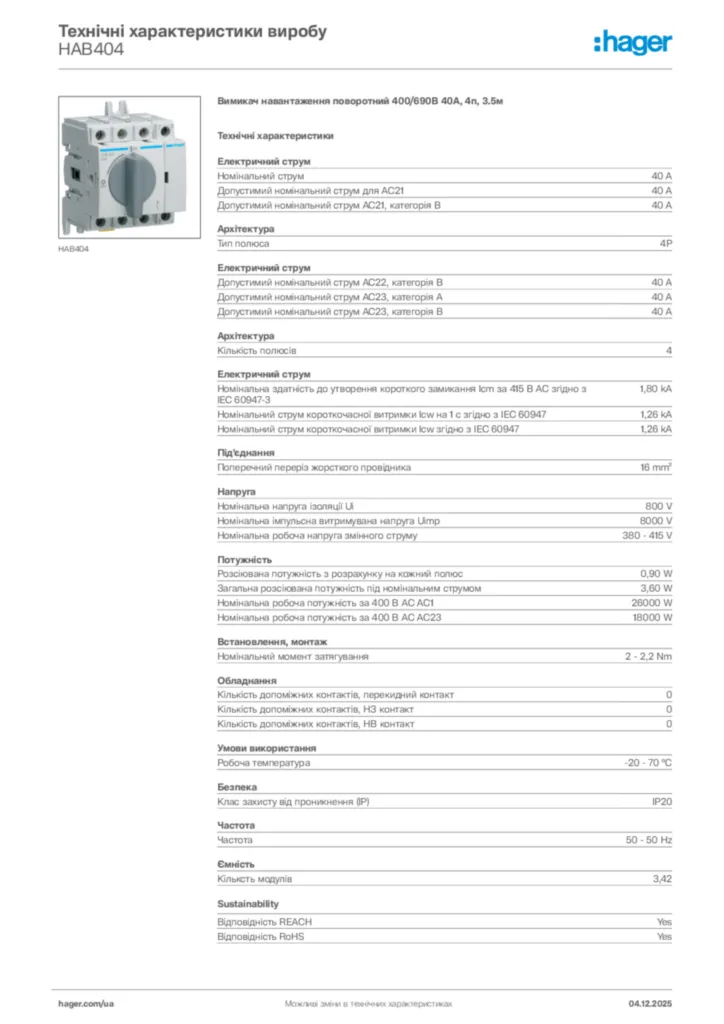

Product datasheet

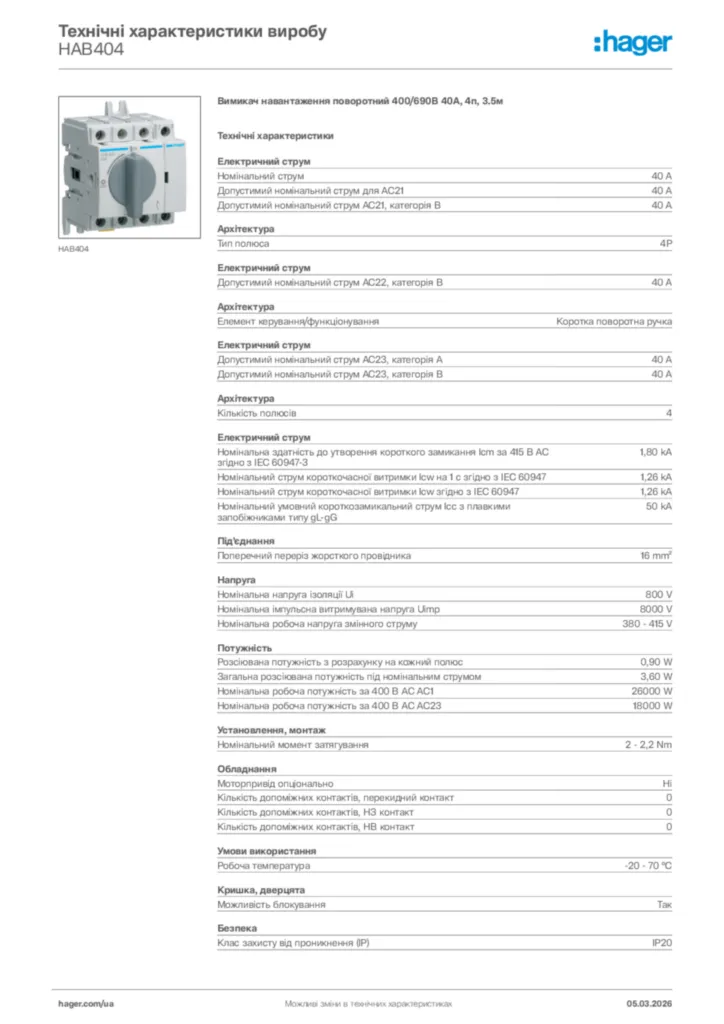

Hager Технічні характеристики виробу HAB404
Вимикач навантаження поворотний 400/690В 40А, 4п, 3.5м
PDF -
Installation manual
Installation manual International 2022-04-08
PDF1,72 MB -
Декларація про відповідність
Declaration
Декларація про відповідність International 2022-04-13
PDF835,39 kB
Декларація про відповідність en-GB 2025-11-21
PDF604,46 kB
