EAN

3250611013198

Упаковка

1 Штука

Пристрої виявлення дугових замикань (AFDD)

Автоматичний вимикач з дуговим захистом AFDD, 1P+N 6kA C-10A ARC960D

Аксесуари
Технічні характеристики
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Модульна фазна шина 6 доступні продукти
Механічне приладдя для низьковольтних компонентів 1 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Захисний ковпачок/планка для фазної шини 2 доступні продукти

Технічні характеристики

Номінальний струм

10 A
Номінальний струм за -25°C

12,02 A
Номінальний струм за -20°C

11,85 A
Номінальний струм за -15°C

11,68 A
Номінальний струм за -10°C

11,50 A
Номінальний струм за -5°C

11,33 A
Номінальний струм за 0°C

11,15 A
Номінальний струм за 5°C

10,97 A
Номінальний струм за 10°C

10,78 A
Номінальний струм за 15°C

10,59 A
Номінальний струм за 20°C

10,40 A
Номінальний струм за 25°C

10,20 A
Номінальний струм за 30°C

10 A
Номінальний струм за 35°C

9,86 A
Номінальний струм за 40°C

9,71 A
Номінальний струм за 45°C

9,56 A
Номінальний струм за 50°C

9,41 A
Номінальний струм за 55°C

9,26 A
Номінальний струм за 60°C

9,10 A
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA

Тип полюса

1P+N

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальний крутний момент для затягування верхнього термінала

2,1 - 2,1 Nm
Номінальний крутний момент для затягування нижнього термінала

2,1 - 2,1 Nm
Номінальний момент затягування

2,1 - 2,1 Nm
Тип нижньої клеми для модульних пристроїв

biconnect, quickbusbar
Тип верхньої клеми для модульних пристроїв

quickconnect

Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Номінальна робоча напруга змінного струму

230 - 230 V

Загальна розсіювана потужність під номінальним струмом

2,65 W

Клас обмеження енергії I²t

3
Робоча температура

-25 - 60 °C
Температура зберігання / транспортування

-40 - 70 °C

Кількість механічних процесів

4,000
Електрична тривкість кількості циклів

2,000

Кільксть модулів

2

Висота

85 mm
Ширина

35,50 mm
Глибина

70 mm

Завантаження

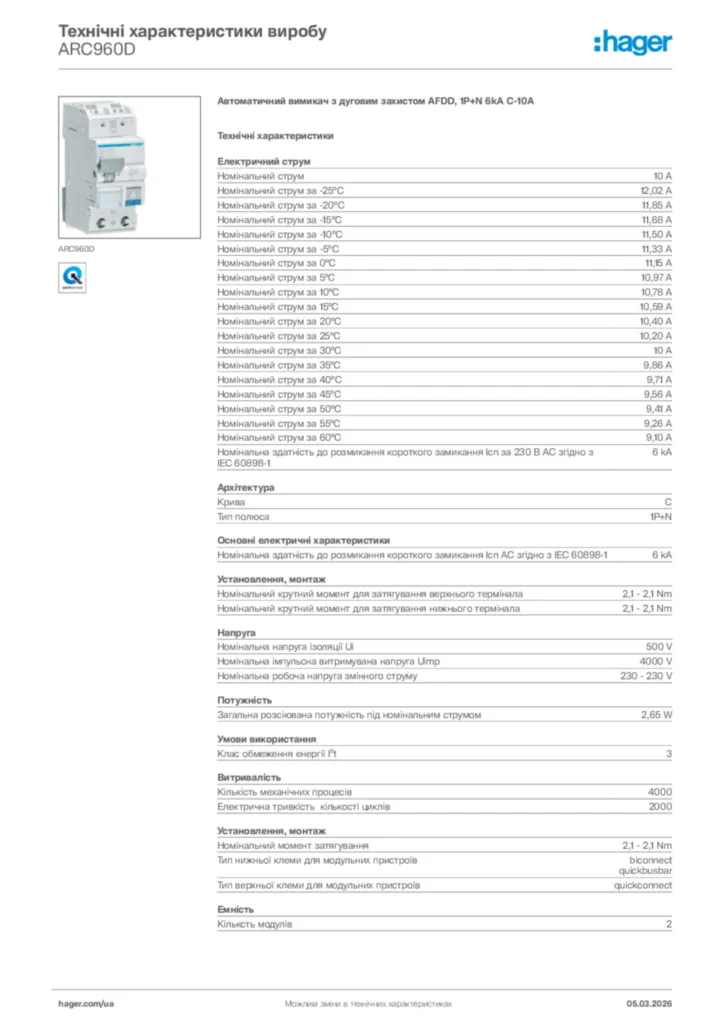

Зображення продукту ARC960D

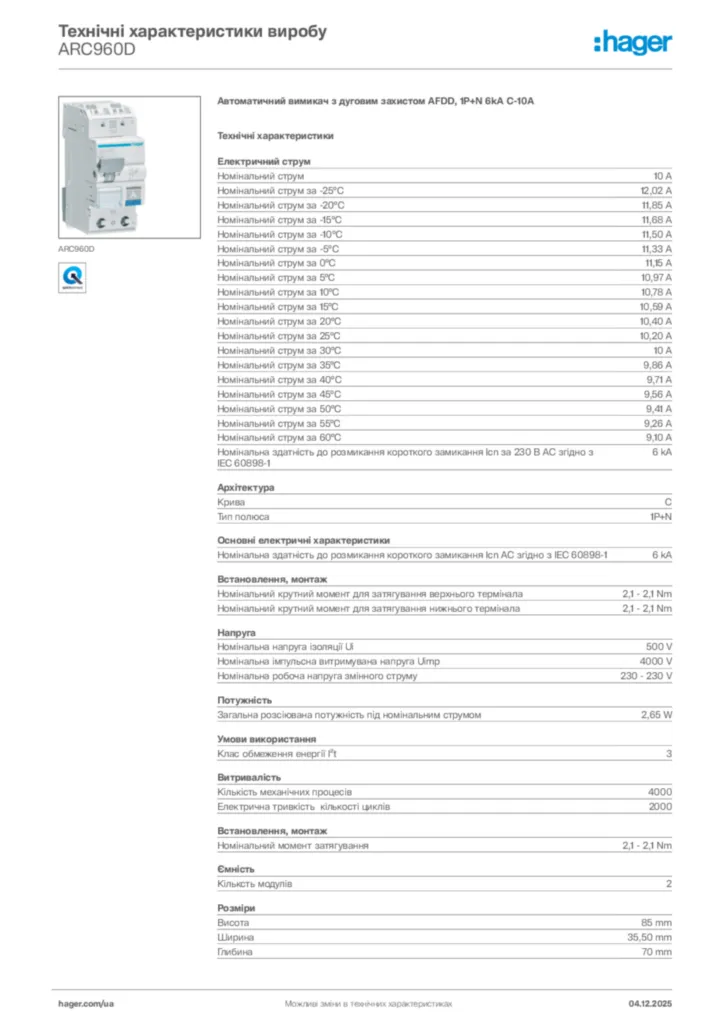

Product datasheet

Hager Технічні характеристики виробу ARC960D

Автоматичний вимикач з дуговим захистом AFDD, 1P+N 6kA C-10A

PDF
Installation manual

Installation manual en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Installation manual en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Декларація про відповідність

Declaration of conformity en-GB 2025-10-22

PDF

400,67 kB

Більше документації
