Kapsling volta infälld i plast för betong, 3 rad 36 moduler IP30 631x348x95 VU36NN
Kapsling volta VU36NN (E-nr: 2281566) för infällnad i betongvägg. Voltakapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft och media, då är Volta rätt val. Volta kapslingen finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616614536
E-nr.
2281566
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Frontstycke till kapsling 1 tillgängliga produkter -
Dörr 6 tillgängliga produkter -
Uttag för central 2 tillgängliga produkter -
Utbyggnadspaket 4 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Se mer 30 andra tillgängliga produkter
Komplettera ditt system
-
VZ103N
Inbyggnadsram med dörr till volta, 3-radig. Färg: RAL9010 Vit.
-
VZ133NTransparent dörr för VH36NN/VU36NN
-
VZ263NInbyggnadsram med dörr till volta, 3-radig. Borstad stål.
-
VZ293N -
VZ323NInbyggnadsram med dörr till volta, 3-radig. Färg: RAL9006 Vit Aluminum.
-
VZ333NInbyggnadsram med dörr till volta, 3-radig. Färg: Antracit grå.
-
GZ06BGruppförteckning A5, passar GZ06AS
-
JD97AGruppnummerkarta 1 - 60, självklistrande
-
JD98AGruppnummerkarta 60 - 120, självklistrande
-
VZ503NIngjutningsstöd för VU36NN
-
VZ530NFläns för infallda Volta för hålvägg, reservdel
-
VZ535Hållare för ritningsschema i volta
-
VZ538Putsskydd av plast till volta 3 radig
-
VZ553N -
VZ802N -
VZ804N -
VZ810N -
VZ812N
Tekniska egenskaper
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor3
-
Antal rader3
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler36
-
Antal halva moduls anslutningar per skena72
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd630,50 mm
-
Bredd348 mm
-
Djup94,50 mm
-
Infällnadshöjd615 mm
-
Infällnadsbredd335 mm
-
Inbyggnadsdjup90 mm
-
Antal breddenheter12
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentNej
Anslutning
-
Typ av monteringSkruvmontering
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusJa
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Kapslingsklass (IP)IP30
-
LåstypSnäpplås, Utan lås
-
Glödtråds test650 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

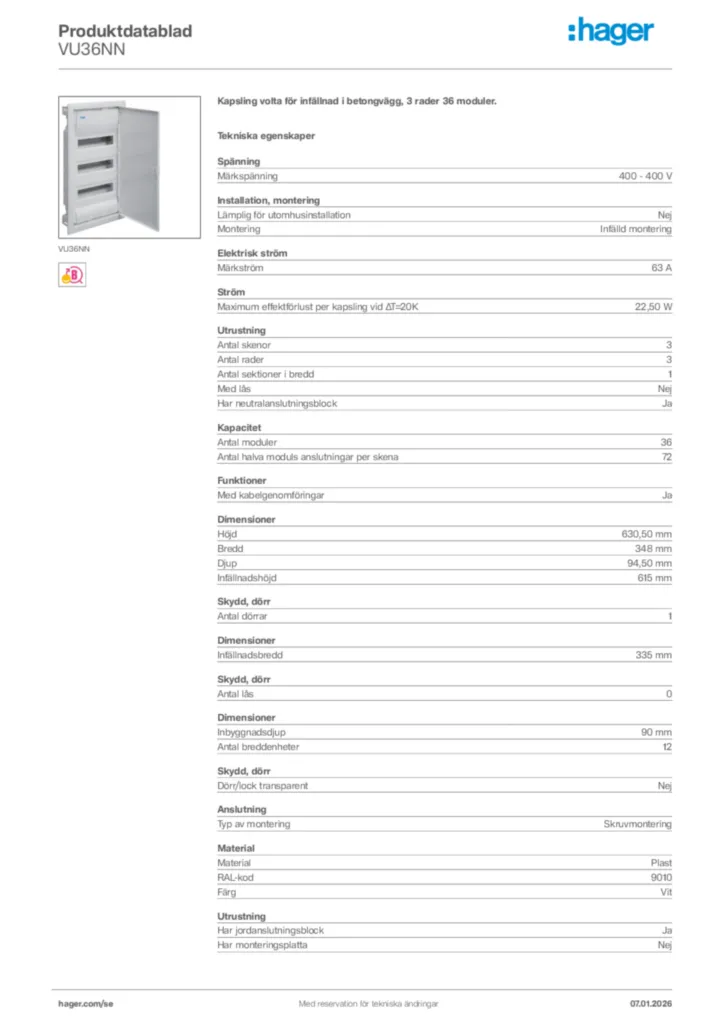

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VU36NN
-
Installationshandbok
Installationshandbok International 2020-01-01
PDF4,64 MB -
Teknisk bilaga (enskild produkt)
Tekniska sidor volta
PDF68,45 kB -
BIM Revit-objekt
BIM Revit-objekt en-GB 2020-01-01
RFA1,28 MB
BIM Revit-objekt en-GB 2020-01-01
RFA1,29 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) International 2023-08-07
PDF366,52 kB
EU-försäkran (DoC) International 2023-08-16
PDF359,72 kB
