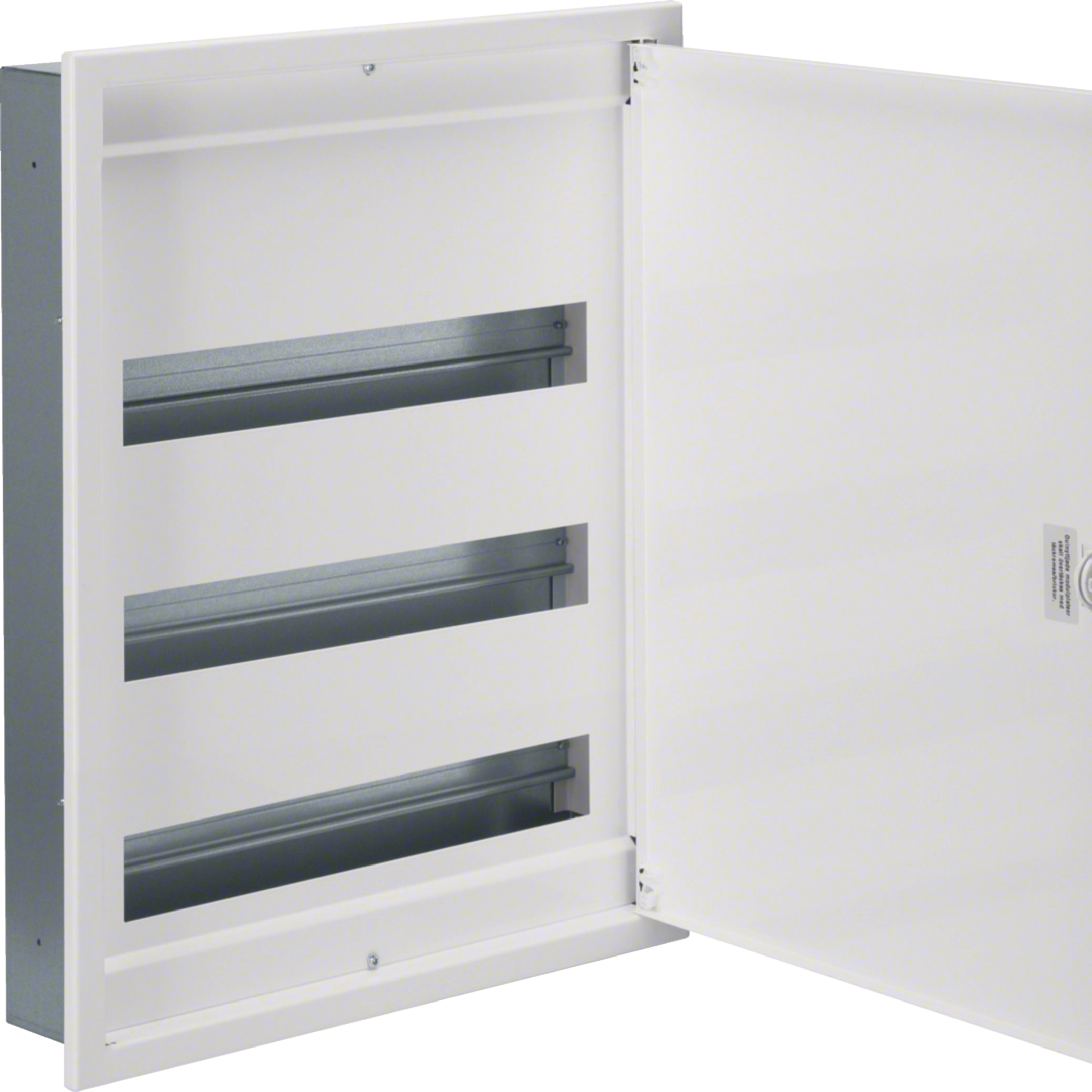

Kapsling delta VU318F (E-nr: 2290872) för infällnad i hålvägg och betong. Deltaakapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar helt i plåt för kraft och media. Delta kapslingen finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616619036
E-nr.
2290872
Förp
1 st
Kapsling delta infälld i plåt, dörr/ram i plåt 3 rader 54 moduler IP30, RAL9010 VU318F
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Täcklock 1 tillgängliga produkter -
Ritningsficka 1 tillgängliga produkter -
Tillbehör 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar22
-
Typ av monteringSkruvmontering
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal rader3
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler54
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd536 mm
-
Bredd426 mm
-
Djup89 mm
-
Infällnadsbredd396 mm
-
Inbyggnadsdjup82 mm
-
Antal breddenheter18
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Typ av handtagKlaffhandtag med mekanism
-
Dörr/lock transparentNej
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsoleringsklass I
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test650 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VU318F
-
Product datasheet
Hager Produktdatablad VU318F
Kapsling delta, i plåt för infällnad i tunnvägg. Med dörr, 3x18 moduler
PDF -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2012-07-17
PDF31,31 kB -
BIM Revit-objekt
BIM Revit-objekt en-GB 2026-02-12
RFA1,18 MB
BIM Revit-objekt en-GB 2026-02-12
RFA1,19 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,29 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,28 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2023-08-16
PDF359,72 kB
EU-försäkran (DoC) International 2023-08-07
PDF366,52 kB
Mer dokumentation
