Kapsling golf infälld i plast, med transparent dörr 4 rader 18 modul bred, IP30 VF418TS
Kapsling golf med transparent dörr VF718TS (E-nr: 2281817) för infällnad i hålvägg. Dimension håltagningsmått: 652x426x72 mm. Golfkapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft. Kaspslingen golf finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616464810
E-nr.
2281817
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Snabbanslutning 12 tillgängliga produkter -
Dörr 2 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 1 tillgängliga produkter -
Lock/ram/märkning 2 tillgängliga produkter -
Se mer 5 andra tillgängliga produkter
Komplettera ditt system
-
KN06E
PE plint, 1x16mm2+5x4mm2
-
KN06NN plint ,1x16mm2+5x4mm2
-
KN10EPE plint, 2x16mm2+8x4mm2
-
KN10NN plint ,2x16mm2+8x4mm2
-
KN14EPE plint, 3x16mm2+11x4mm2
-
KN14NN plint, 3x16mm2+11x4mm2
-
KN18EPE plint, 4x16mm2+14x4mm2
-
KN18NN plint, 4x16mm2+14x4mm2
-
KN22EPE plint, 5x16mm2+17x4mm2
-
KN22NN plint, 5x16mm2+17x4mm2
-
KN26EPE plint, 6x16mm2+20x4mm2
-
KN26NN plint, 6x16mm2+20x4mm2
Tekniska egenskaper
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor4
-
Antal rader4
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler72
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Leveransens omfattning
-
Antal jordfelsbrytare i kapsling0
Dimensioner
-
Höjd688 mm
-
Bredd460 mm
-
Djup97,50 mm
-
Infällnadshöjd652 mm
-
Infällnadsbredd426 mm
-
Inbyggnadsdjup72 mm
-
Antal breddenheter18
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentJa
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusNej
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP40
-
LåstypSnäpplås, Utan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

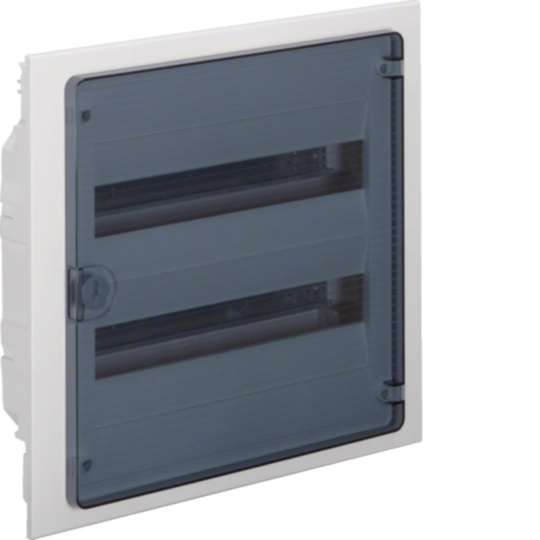

Produktbild VF418TS
-
Installationshandbok
Installationshandbok International 2020-01-01
PDF3,15 MB
Installationshandbok International 2020-01-01
PDF3,43 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2012-07-17
PDF692,93 kB -
BIM Revit-objekt
Range : Golf. Switchboard IP40 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,32 MB
Range : Golf. Switchboard IP40 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,30 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2024-09-17
PDF430,70 kB
Mer dokumentation
