Kapsling golf infälld i plast, med transparent dörr 1 rad 22 moduler bred, IP30 VF122TS
Kapsling golf med transparent dörr VF122TS (E-nr: 2281805) för infällnad i hålvägg. Dimension håltagningsmått: 257x498x72 mm. Golfkapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft. Kaspslingen golf finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616464827
E-nr.
2281805
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Finns inte längre tillgänglig
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Snabbanslutning 12 tillgängliga produkter -
Låssystem 1 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 1 tillgängliga produkter -
Tillbehör 3 tillgängliga produkter
Komplettera ditt system
-
KN26N
N plint, 6x16mm2+20x4mm2
-
KN26EPE plint, 6x16mm2+20x4mm2
-
KN22NN plint, 5x16mm2+17x4mm2
-
KN22EPE plint, 5x16mm2+17x4mm2
-
KN18NN plint, 4x16mm2+14x4mm2
-
KN18EPE plint, 4x16mm2+14x4mm2
-
KN14NN plint, 3x16mm2+11x4mm2
-
KN14EPE plint, 3x16mm2+11x4mm2
-
KN10NN plint , 2x16mm2+8x4mm2
-
KN10EPE plint, 2x16mm2+8x4mm2
-
KN06NN plint , 1x16mm2+5x4mm2
-
KN06EPE plint, 1x16mm2+5x4mm2
Tekniska egenskaper
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering
Elektrisk ström
-
Märkström63 A
Utrustning
-
Antal skenor1
-
Antal rader1
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler22
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Leveransens omfattning
-
Antal jordfelsbrytare i kapsling0
Dimensioner
-
Höjd293 mm
-
Bredd532 mm
-
Djup97,50 mm
-
Infällnadshöjd257 mm
-
Infällnadsbredd498 mm
-
Inbyggnadsdjup72 mm
-
Antal breddenheter22
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentJa
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusNej
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP40
-
LåstypSnäpplås, Utan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VF122TS
-

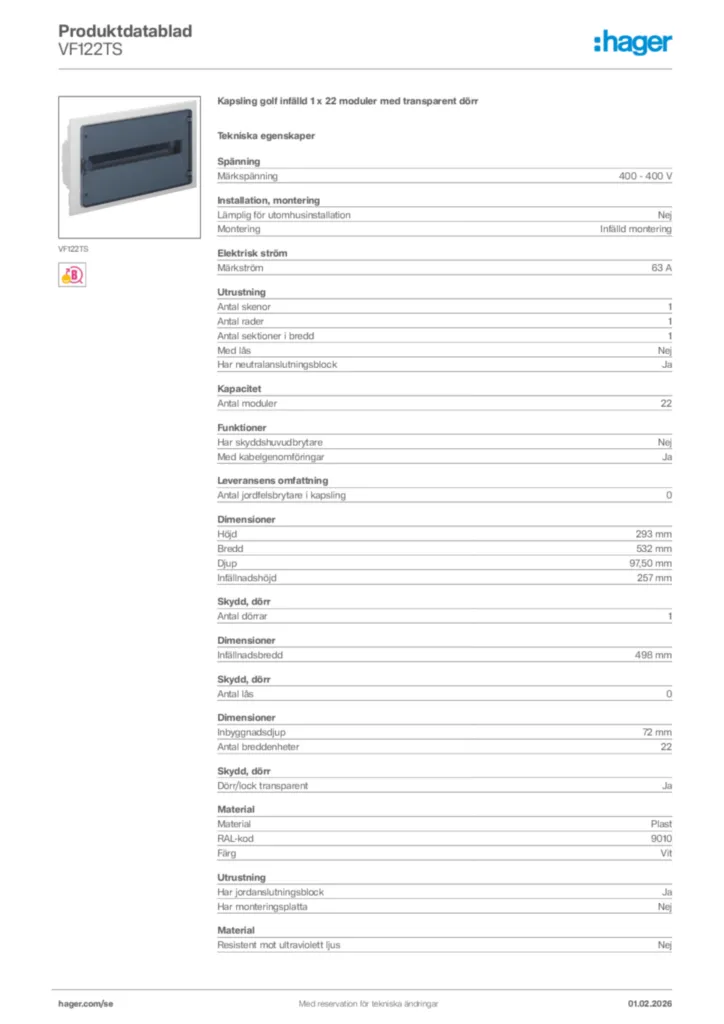

Product datasheet
Hager Produktdatablad VF122TS
Kapsling golf infälld 1 x 22 moduler med transparent dörr
PDF -
Installationshandbok
Installationshandbok International 2020-01-01
PDF3,15 MB
Installationshandbok International 2020-01-01
PDF3,43 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2012-07-17
PDF692,93 kB -
BIM Revit-objekt
BIM Revit-objekt en-GB 2026-02-12
RFA1,28 MB
BIM Revit-objekt en-GB 2026-02-12
RFA1,29 MB
Range : Golf. Switchboard IP40 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,32 MB
Range : Golf. Switchboard IP40 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,30 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-06-25
PDF487,74 kB
Mer dokumentation
