Överspänningsskydd 3-polig Typ 2 (mellanskydd) 40kA, SPB315 (E-nr: 5271581) för Villa, lägenhet i tätort utan yttre åskskydd. Detta skydd begränsar restspänning till < 1,5 kV. Placeras i inkommande elcentral/gruppcentral. Skydden tar upp 3 modulplatser. Indikering av utlöst/förbrukad patron. Överspänningsskydden är utformade för att motverka skador från plötsliga spänningsspikar, vilket minskar risken för kostsamma skador och avbrott.

EAN

3250615514899

E-nr.

5271581

Förp

1 st

Överspänningsskydd (SPD)

Överspänningsskydd 3-polig Typ 2 40kA, TNC-nät med indikering & signalkontakt SPB315

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

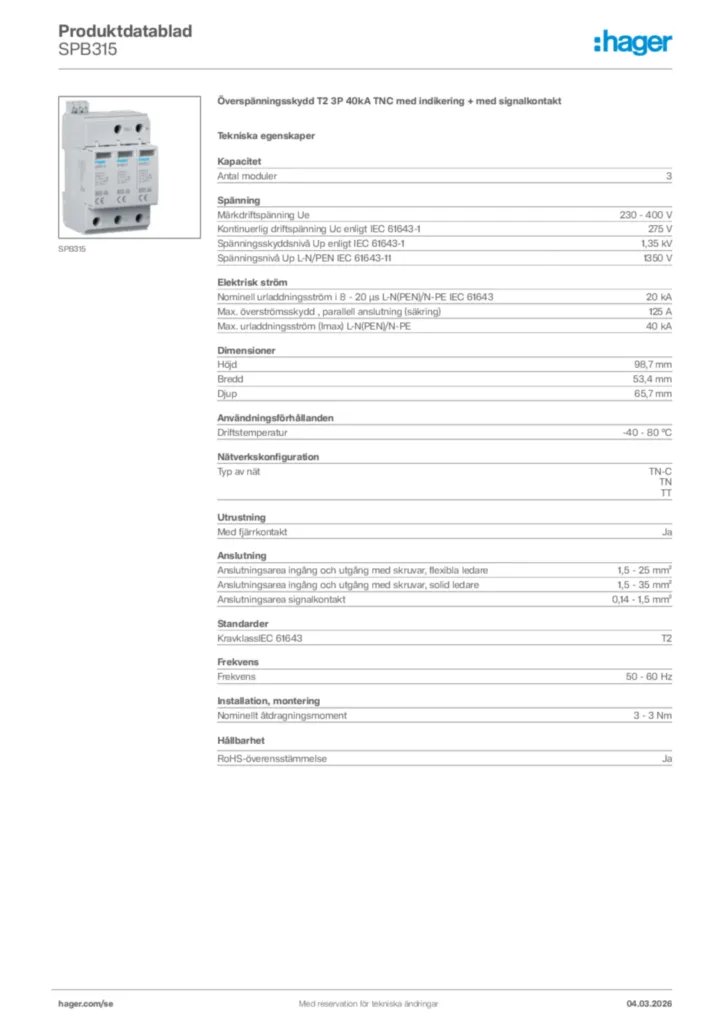

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 3 tillgängliga produkter

Tekniska egenskaper

Antal poler

3P
Neutralledarens position

Höger

Antal moduler

3

Märkdriftspänning Ue

230 - 400 V
Kontinuerlig driftspänning Uc enligt IEC 61643-1

275 V
Spänningsskyddsnivå Up enligt IEC 61643-1

1,35 kV
Nominell driftspänning växelström (signalkontakt)

5 - 250 V
Nominell driftspänning likström (signalkontakt)

5 - 30 V
Spänningsnivå Up L-N/PEN IEC 61643-11

1350 V
Referensprovspänning Utest AC

255 V
Överspänningskategori enligt IEC 60947-1

3
Märkspänning

240 - 415 V AC ± 10%

Märkkortslutningsström (Isccr)

25 kA
Max. överströmsskydd , parallell anslutning (säkring)

125 A
Max. överströmsskydd, seriell anslutning (säkring)

80 A
Nominell urladdningsström ln

20 kA
Märkdriftström AC (signalkontakt)

5 - 750 mA
Märkdriftström likström (signalkontakt)

0,005 - 1 A
Maximal urladdningsström (Imax)

40 kA
Jordfelsström Ipe

≤ 0.45 mA

Höjd

98,7 mm
Bredd

53,4 mm
Djup

65,7 mm
Avisoleringslängd

16 mm
Avisolerad längd (signalkontakt)

7 mm

Driftstemperatur

-40 - 80 °C
Luftfuktighetsskydd

5 - 95%
Förvarings-/transporttemperatur

-40 - 80 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Max. höjd över havet

2000 m

Typ av nät

TN-C, TN, TT
Nätverk TN

Ja
Nätverk TN-C

Ja
Nätverk TN-C-S

Nej
Nätverk TN-S

Nej
Nätverk TT

Ja
Nätverk IT

Nej
Nätverk DC

Nej

Med fjärrkontakt

Ja
Märklastström IL

80 A

Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1,5 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 35 mm²
Antal ledare utan jordning

3
Area flexibel ledare

1.5 - 25 mm²
Tvärsnitt flexibel ledare (signalkontakt)

0,14 - 1,5 mm²
Area solid ledare

1.5 - 35 mm²
Tvärsnitt solid ledare (signalkontakt)

0,14 - 1,5 mm²
Anslutning/anslutningstyp

Skruvterminal
Antal anslutningar

1
Typ av montering

DIN-skena
Anslutningstyp

Skruvanslutning
Anslutningstyp (signalkontakt)

Plug-in anslutning, Skruvanslutning

KravklassIEC 61643

T2

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

3 - 4,5 Nm
Lämplig för användning inomhus

Ja

Med integrerad säkring

Nej

Lämplig för ytterligare systemkonfiguration

Nej

Säkringens karakteristik

gG

Filtertyp produkt

SPD

Läge för skydd

L-N, L-PEN
Strömutlösningsfaktor k

1,6
TOV beteende vid UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Skyddsklass

Isoleringsklass II

Produktfärg

Ljusgrå
RAL-kod

7035
Material

Termoplast, Polyamider (PA)

Är tillgänglig

Ja

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
