Överspänningsskydd 4-polig Typ 2 (mellanskydd) 40kA, SPB413 (E-nr: 5271584) för Villa, lägenhet i tätort utan yttre åskskydd. Detta skydd begränsar restspänning till < 1,5 kV. Placeras i inkommande elcentral/gruppcentral. Skydden tar upp fyra modulplatser. Indikering av utlöst/förbrukad patron. Överspänningsskydden är utformade för att motverka skador från plötsliga spänningsspikar, vilket minskar risken för kostsamma skador och avbrott.

EAN

3250615515131

E-nr.

5271584

Förp

1 st

Överspänningsskydd (SPD)

Överspänningsskydd 4-polig Typ 2 40kA, TT/TNS-nät med indikering SPB413

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

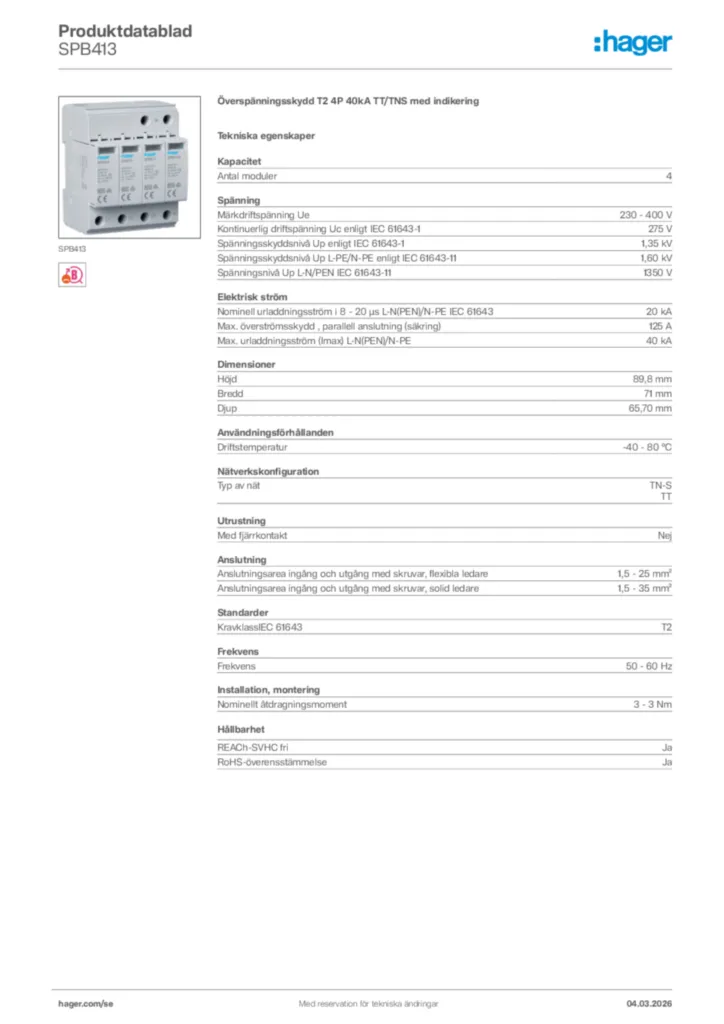

Produktdatablad

Komplettera ditt system

Tillbehör/ överspänningsskydd typ 3 2 tillgängliga produkter

Tekniska egenskaper

Antal moduler

4

AT_VoltageProtectionLevelLNPEN

1,35 kV
AT_VoltageProtectionLevelLPE

1,6 kV
AT_ReferenceTestVoltage

255 V
AT_MaxDischargeCurrentImax

40 kA
AT_SuitableIndoorUsage

Ja

Märkdriftspänning Ue

230 - 400 V
Kontinuerlig driftspänning Uc enligt IEC 61643-1

275 V
Spänningsskyddsnivå Up enligt IEC 61643-1

1,35 kV
Spänningsskyddsnivå Up N-PE IEC 61643-11

1500 V
Matarspänning

AC
Överspänningskategori enligt IEC 60947-1

3
Märkspänning

240 - 415 V AC ± 10%

Max. överströmsskydd , parallell anslutning (säkring)

125 A
Max. överströmsskydd, seriell anslutning (säkring)

80 A
Nominell urladdningsström

20 kA
Följ aktuell avbrottsklassificering

0,1 kA
Jordfelsström Ipe

< 5 μA

Höjd

89,8 mm
Bredd

71 mm
Djup

65,70 mm
Avisolerad längd

16 mm

Kapslingsklass (IP)

IP20
Skyddsklass

Isoleringsklass II
TOV-beteende vid UT (N-PE)

1200 V AC (200 ms / withstand mode)
Läge för skydd

L-N, L-PE, N-PE
Strömutlösningsfaktor k

1,6
TOV-beteende vid UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Driftstemperatur

-40 - 80 °C
Luftfuktighetsskydd

5 - 95%
Förvarings-/transporttemperatur

-40 - 80 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Max. höjd över havet

2000 m

Produktfärg

Ljusgrå
RAL-kod

7035
Material

Polyamider (PA)

Typ av nät

TN-S, TT
Nätverk TN

Nej
Nätverk TN-C

Nej
Nätverk DC

Nej
Nätverk IT

Nej
Nätverk TT

Ja
Nätverk TN-C-S

Nej
Nätverk TN-S

Ja

Med fjärrkontakt

Nej
Märklastström II

80 A

Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1,5 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 35 mm²
Anslutningsarea solid ledare, skyddsledare

1,5 - 35 mm²
Anslutningsarea mjukledare, skyddsledare

1,5 - 25 mm²
Area flexibel ledare

1.5 - 25 mm²
Area solid ledare

1.5 - 25 mm²
Anslutning/anslutningstyp

Skruvterminal
Antal anslutningar

1
Typ av montering

DIN-skena
Anslutningstyp

Skruvanslutning

KravklassIEC 61643

T2

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

3 - 4,5 Nm

Antal poler

4P
Neutralledarens position

Höger

Med integrerad säkring

Nej

Med indikeringslampa

Ja

Lämplig för ytterligare systemkonfiguration

Ja

Säkringens karakteristik

gG

Antal halva moduler 17,5 mm

8

Filtertyp produkt

SPD

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

REACh-SVHC fri Ja
