Utbytespatron till SPA9xx, 1P T1+T2 L-N SPA090
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Upptäck alla våra återförsäljare med kartan klicka här
Tekniska egenskaper
Elektrisk ström
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE50 kA
-
LäckströmsfriNej
-
Max. överströmsskydd , parallell anslutning (säkring)160 A
-
Blixtimpulsström Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA
Nätverkskonfiguration
-
Typ av nätTN-C, TN-S, TT
Utrustning
-
Med fjärrkontaktJa
Kapacitet
-
Antal moduler1
Spänning
-
Spänningsskyddsnivå Up1,20 kV
-
Kontinuerlig driftspänning Uc335 V
-
Märkdriftspänning Ue240 - 415 V
-
Spänningsnivå Up L-N/PEN IEC 61643-111,2 kV
Arkitektur
-
Antal poler1P
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Dimensioner
-
Höjd47,3 mm
-
Bredd17,5 mm
-
Djup67,3 mm
Kontroller och indikatorer
-
Med indikeringslampaJa
Standarder
-
Typ av överspänningsskyddT1, T2
Installation, montering
-
MonteringUnderdel
Anslutning
-
AnslutningstypPlug-in anslutning
Frekvens
-
Frekvens50 - 60 Hz
Säkerhet
-
Kapslingsklass (IP)IP20
Konfiguration
-
Med integrerad säkringNej
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SPA090
-

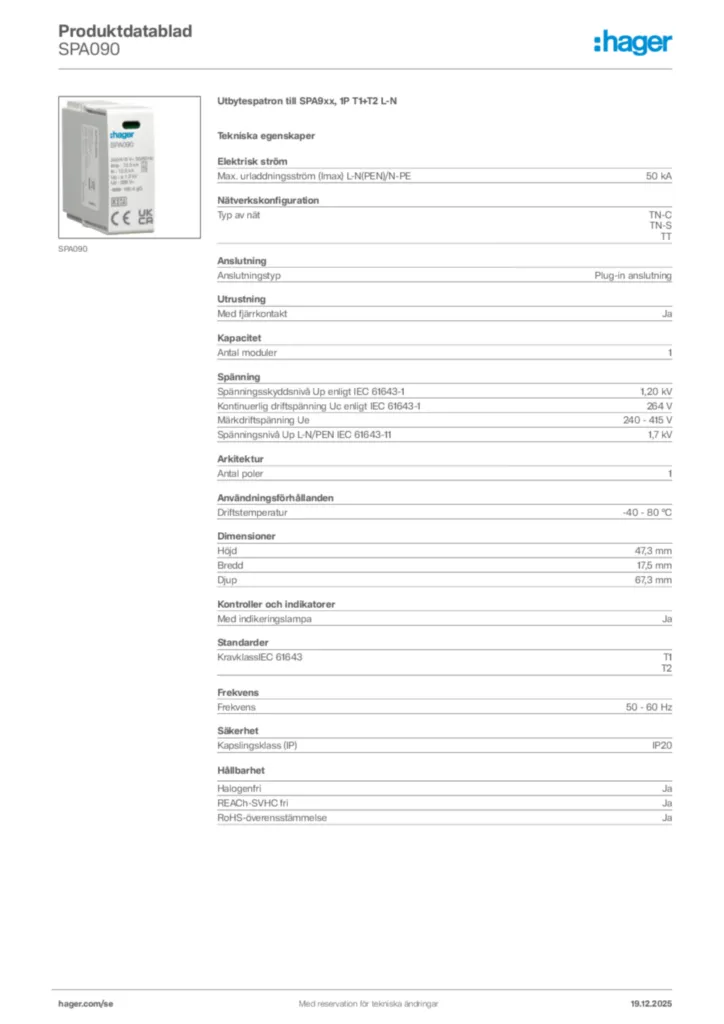

Produktdatablad
Hager Produktdatablad SPA090
Utbytespatron till SPA9xx, 1P T1+T2 L-N
PDF -
Installationshandbok
Installationshandbok en-GB, fr-FR, de-DE, pl-PL 2021-05-18
PDF810,00 kB -
Tekniska broschyrer
Överspänningsskydd
Skyddar mot problem orsakade av blixtar
PDF8,24 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2023-02-28
PDF192,00 kB
Declaration
EU-försäkran (DoC) International 2023-02-28
PDF377,30 kB
Declaration
EU-försäkran (DoC) International 2022-10-25
PDF394,06 kB
Declaration
EU-försäkran (DoC) International 2022-10-26
PDF403,64 kB
EU-försäkran (DoC) International 2023-12-20
PDF375,42 kB
EU-försäkran (DoC) International 2023-12-20
PDF381,49 kB
EU-försäkran (DoC) en-GB 2026-07-22
PDF597,12 kB
EU-försäkran (DoC) en-US 2026-07-15
PDF352,69 kB
