Utbytespatron N-PE för SPBxxx, T2 N-PE Uc 260V Imax 40kA Up 1.5kV SPB015N
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Kompatibla produkter
-
Passar till 3 tillgängliga produkter
Tekniska egenskaper
Kapacitet
-
Antal moduler1
Spänning
-
Märkdriftspänning Ue240 - 240 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1275 V
-
Spänningsskyddsnivå Up enligt IEC 61643-11,50 kV
-
Spänningsskyddsnivå Up L-PE/N-PE enligt IEC 61643-111,35 kV
-
Spänningsnivå Up L-N/PEN IEC 61643-111500 V
Elektrisk ström
-
Nominell urladdningsström i 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE40 kA
Dimensioner
-
Höjd52,4 mm
-
Bredd17,50 mm
-
Djup55,3 mm
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Nätverkskonfiguration
-
Typ av nätTN-S, TT
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare25 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare35 - 35 mm²
Standarder
-
KravklassIEC 61643T2
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment3 - 3 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SPB015N
-
Product datasheet

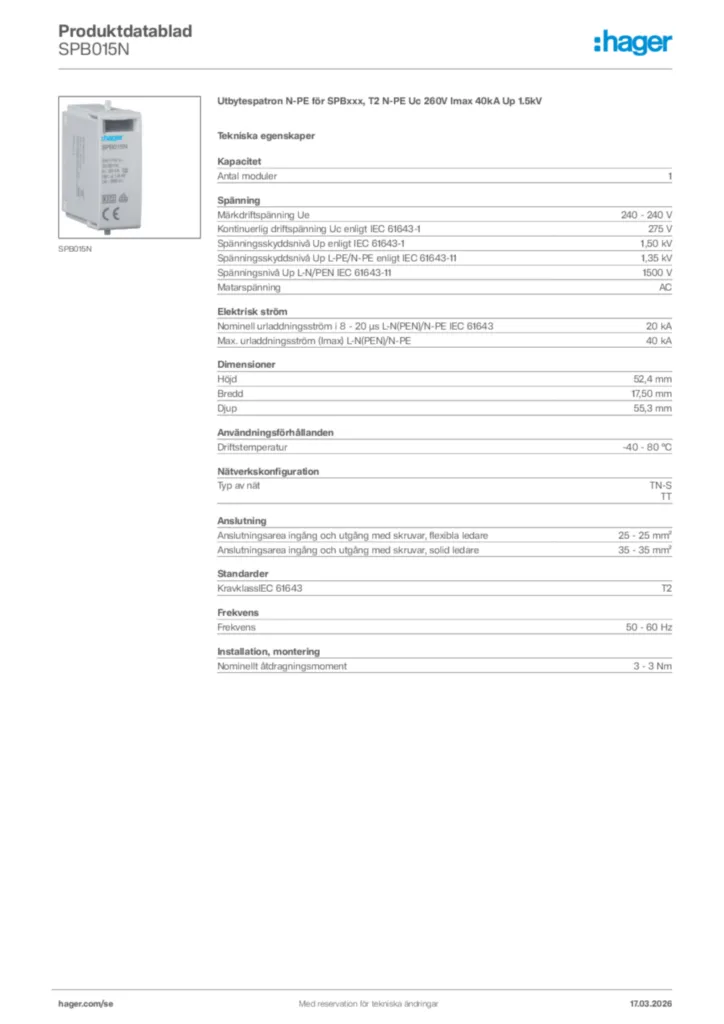

Hager Produktdatablad SPB015N
