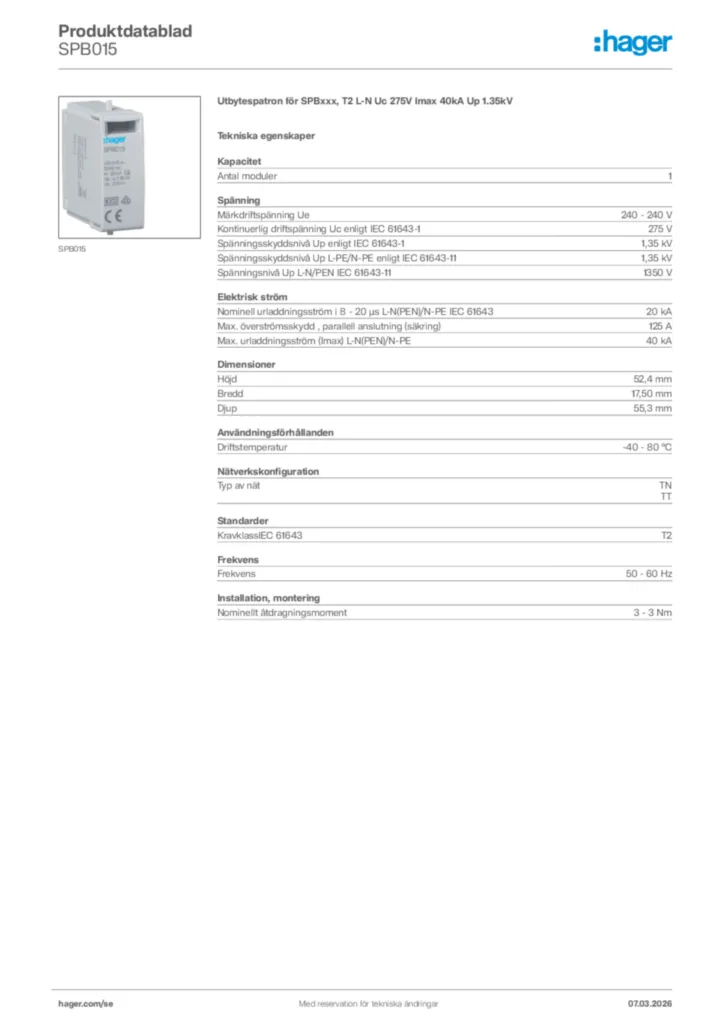

Utbytespatron för SPBxxx, T2 L-N Uc 275V Imax 40kA Up 1.35kV SPB015
EAN
3250615514851
E-nr.
5271594
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tekniska egenskaper
Kapacitet
-
Antal moduler1
Spänning
-
Märkdriftspänning Ue240 - 240 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1275 V
-
Spänningsskyddsnivå Up enligt IEC 61643-11,35 kV
-
Spänningsskyddsnivå Up L-PE/N-PE enligt IEC 61643-111,35 kV
-
Spänningsnivå Up L-N/PEN IEC 61643-111350 V
Elektrisk ström
-
Nominell urladdningsström i 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. överströmsskydd , parallell anslutning (säkring)125 A
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE40 kA
Dimensioner
-
Höjd52,4 mm
-
Bredd17,50 mm
-
Djup55,3 mm
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Nätverkskonfiguration
-
Typ av nätTN, TT
Standarder
-
KravklassIEC 61643T2
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment3 - 3 N
