Överspänningsskydd 1-polig+nolla Typ 3, 5kA, med indikering & signalkontakt SPC203N
Överspänningsskydd 1-polig plus nolla Typ 3 (finsskydd) 5kA med signalkontakt, SPC203N (E-nr: 5271590) för Villa, lägenhet i tätort utan yttre åskskydd. Detta skydd begränsar restspänning till < 1,25 kV. Placeras i inkommande elcentral/gruppcentral. Skydden tar upp en modulplats. Indikering av utlöst/förbrukad patron. Överspänningsskydden är utformade för att motverka skador från plötsliga spänningsspikar, vilket minskar risken för kostsamma skador och avbrott.
EAN
3250615514936
E-nr.
5271590
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor

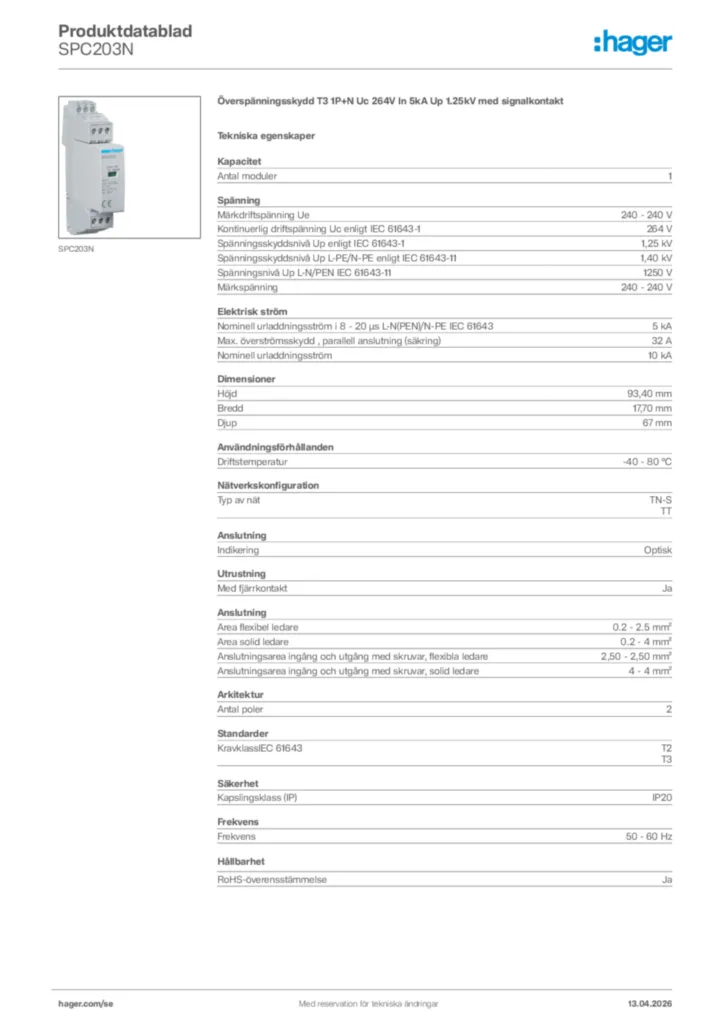

Tekniska egenskaper
Kapacitet
-
Antal moduler1
Spänning
-
Märkdriftspänning Ue240 - 240 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1264 V
-
Spänningsskyddsnivå Up enligt IEC 61643-11,25 kV
-
Spänningsskyddsnivå Up L-PE/N-PE enligt IEC 61643-111,40 kV
-
Spänningsnivå Up L-N/PEN IEC 61643-111250 V
-
Märkspänning240 - 240 V
Elektrisk ström
-
Nominell urladdningsström i 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA
-
Max. överströmsskydd , parallell anslutning (säkring)32 A
-
Nominell urladdningsström10 kA
Dimensioner
-
Höjd93,40 mm
-
Bredd17,70 mm
-
Djup67 mm
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Nätverkskonfiguration
-
Typ av nätTN-S, TT
Utrustning
-
Med fjärrkontaktJa
Anslutning
-
IndikeringOptisk
-
Area flexibel ledare0.2 - 2.5 mm²
-
Area solid ledare0.2 - 4 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare2,50 - 2,50 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare4 - 4 mm²
Arkitektur
-
Antal poler2
Standarder
-
KravklassIEC 61643T2, T3
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SPC203N
-
Installationshandbok
Installationshandbok en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF595,00 kB -
Tekniska broschyrer
Överspänningsskydd
Tekniska broschyrer sv-SE 2016-02-10
PDF8,24 MB
