Överspänningsskydd 1-polig Typ 2 40kA, TNC-nät med indikering & signalkontakt SPB115
Överspänningsskydd 1-polig Typ 2 (mellanskydd) 40kA, SPB115 (E-nr: 5271574) för Villa, lägenhet i tätort utan yttre åskskydd. Detta skydd begränsar restspänning till < 1,5 kV. Placeras i inkommande elcentral/gruppcentral. Skydden tar upp 1 modulplats. Indikering av utlöst/förbrukad patron. Överspänningsskydden är utformade för att motverka skador från plötsliga spänningsspikar, vilket minskar risken för kostsamma skador och avbrott.
EAN
3250615514875
E-nr.
5271574
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Fasskena till modulkomponenter 5 tillgängliga produkter
Komplettera ditt system
-
KDN380A
Fasskena 3-fas , 16 mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN380BFasskena 3-fas, 16mm², 57moduler/1 meter lång.För QuickConnect & skruvanslutning.
-
KDN480AFasskena 4-poliga, 16mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN480BFasskena 4-poliga, 16mm² , 56 moduler.För QuickConnect och skruvanslutning.
-
KDN363FFasskena 3-fas , 10mm², 12 moduler lång, För jordfelsbrytare 4-polig + 8 st. 1-p
Tekniska egenskaper
Kapacitet
-
Antal moduler1
Spänning
-
Märkdriftspänning Ue240 - 240 V
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1275 V
-
Spänningsskyddsnivå Up enligt IEC 61643-11,35 kV
-
Spänningsskyddsnivå Up L-PE/N-PE enligt IEC 61643-111,35 kV
-
Spänningsnivå Up L-N/PEN IEC 61643-111350 V
Elektrisk ström
-
Nominell urladdningsström i 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. överströmsskydd , parallell anslutning (säkring)125 A
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE40 kA
Dimensioner
-
Höjd96,8 mm
-
Bredd17,60 mm
-
Djup65,7 mm
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Nätverkskonfiguration
-
Typ av nätTN, TN-C, TT
Utrustning
-
Med fjärrkontaktJa
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1,5 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 35 mm²
-
Anslutningsarea signalkontakt0,14 - 1,5 mm²
Standarder
-
KravklassIEC 61643T2
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment3 - 4,5 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SPB115
-

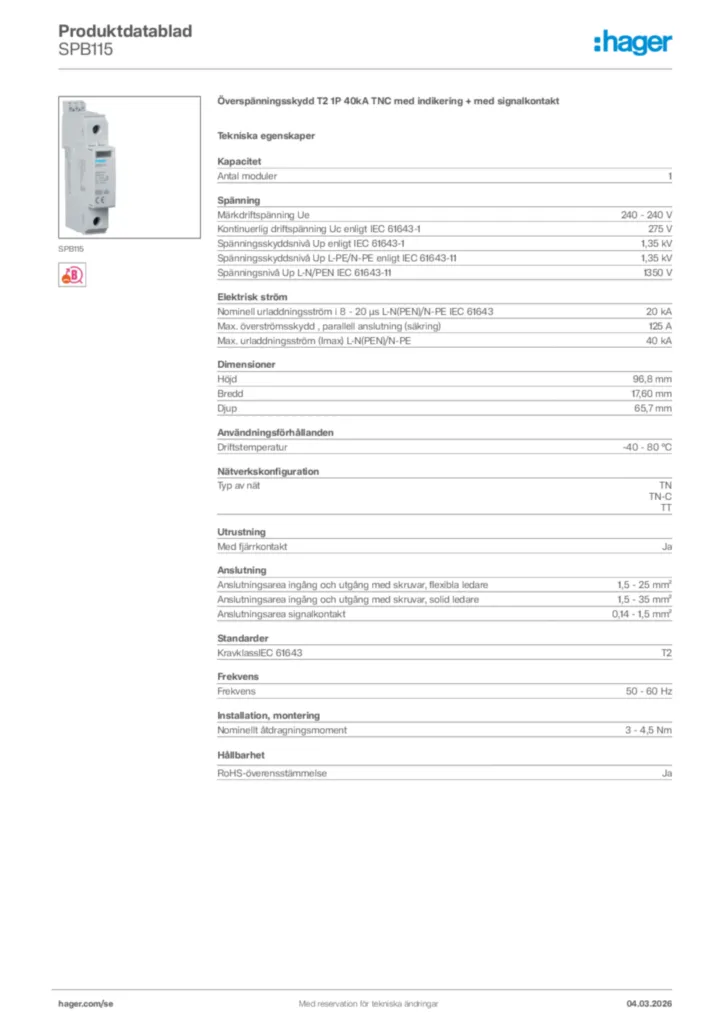

Product datasheet
Hager Produktdatablad SPB115
Överspänningsskydd T2 1P 40kA TNC med indikering + med signalkontakt
PDF -
Installationshandbok
Installationshandbok International 2022-06-14
PDF996,26 kB -
Tekniska broschyrer
Överspänningsskydd
Skyddar mot problem orsakade av blixtar
PDF8,24 MB
