Överspänningsskydd 4-polig Typ 1+2 25kA, TNS-nät med indikering & signalkontakt SPA801
Överspänningsskydd 4-polig Typ 1+2 (kombiskydd) 25kA, SPA801 (E-nr: 5271565) för Villa, lägenhet i tätort utan yttre åskskydd. Detta skydd begränsar restspänning till < 1,5 kV. Placeras i inkommande elcentral/gruppcentral. Skydden tar upp 8 modulplatser. Indikering av utlöst/förbrukad patron. Överspänningsskydden är utformade för att motverka skador från plötsliga spänningsspikar, vilket minskar risken för kostsamma skador och avbrott.
EAN
3250615514844
E-nr.
5271565
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Fasskena till modulkomponenter 5 tillgängliga produkter
Komplettera ditt system
-
KDN380A
Fasskena 3-fas , 16 mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN380BFasskena 3-fas, 16mm², 57moduler/1 meter lång.För QuickConnect & skruvanslutning.
-
KDN480AFasskena 4-poliga, 16mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN480BFasskena 4-poliga, 16mm² , 56 moduler.För QuickConnect och skruvanslutning.
-
KDN363FFasskena 3-fas , 10mm², 12 moduler lång, För jordfelsbrytare 4-polig + 8 st. 1-p
Tekniska egenskaper
Elektrisk ström
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE50 kA
-
Blixtimpulsström Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA, 100 kA
Nätverkskonfiguration
-
Typ av nätTN-S, TT
Utrustning
-
Med fjärrkontaktJa
Kapacitet
-
Antal moduler8
Spänning
-
Spänningsskyddsnivå Up enligt IEC 61643-11,50 kV
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1350 V
-
Märkdriftspänning Ue230 - 400 V
-
Spänningsnivå Up L-N/PEN IEC 61643-111,5 kV
Arkitektur
-
Antal poler4
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Dimensioner
-
Höjd95,20 mm
-
Bredd142,40 mm
-
Djup67 mm
Kontroller och indikatorer
-
Med indikeringslampaJa
Standarder
-
KravklassIEC 61643T1, T2, T3
Installation, montering
-
Nominellt åtdragningsmoment4,50 - 4,50 Nm
Anslutning
-
AnslutningstypSkruvterminal
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare2,5 - 35,0 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare2,5 - 35,0 mm²
-
Anslutningsarea signalkontakt0,14 - 1,5 mm²
Frekvens
-
Frekvens50 - 60 Hz
Säkerhet
-
Kapslingsklass (IP)IP20
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SPA801
-

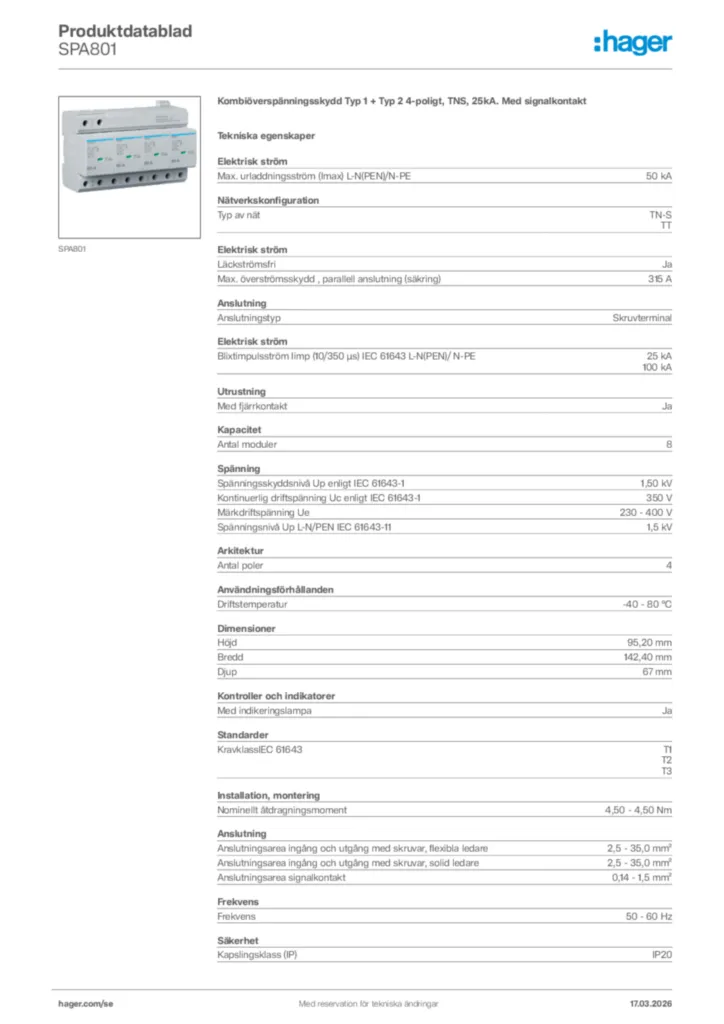

Product datasheet
Hager Produktdatablad SPA801
Kombiöverspänningsskydd Typ 1 + Typ 2 4-poligt, TNS, 25kA. Med signalkontakt
PDF -
Installationshandbok
Installationshandbok en-GB, de-DE 2024-12-06
PDF780,57 kB -
Tekniska broschyrer
Överspänningsskydd
Skyddar mot problem orsakade av blixtar
PDF8,24 MB
Mer dokumentation
