Minibrytare QuickConnect 1-polig 32A B-karakteristik 6kA MBS132
Minibrytare (fd dvärgbrytare) 1-polig med QuickConnect MBS132 (E-nr:2106412) 32A, B-karakteristik med en brytförmåga på 6kA. Marknadens säkraste snabbanslutning QuickConnect sparar installationstid och ger en konstant fjäderbelastning som inte behöver efterdras. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
EAN
3250614314766
E-nr.
2106412
Förp
12 St
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Detta är en utgående produkt. Beställning är fortfarande möjlig. Kontakta din elgrossist för tillgänglighet, leveranstid och pris.
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Funktioner för låsning 1 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter -
Underspänningsutlösare 1 tillgängliga produkter -
Shuntutlösning 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström32 A
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-16 kA
-
Märkström -15°C40,2 A
-
Märkström -10°C39,6 A
-
Märkström -5°C38,5 A
-
Märkström vid 0°C37,7 A
-
Märkström 5°C36,9 A
-
Märkström 10°C36,1 A
-
Märkström 15°C35,2 A
-
Märkström vid 20°C34,4 A
-
Märkström 25°C33,6 A
-
Märkström 30°C32 A
-
Märkström 35°C32 A
-
Märkström vid 40°C31,1 A
-
Märkström vid 45°C30,3 A
-
Märkström vid 50°C30 A
-
Märkström 55°C28,7 A
-
Märkström 60°C27,8 A
-
Märkström 65°C27 A
-
Märkström 70°C26,2 A
Arkitektur
-
Antal poler1P
-
KurvaB
Kapacitet
-
Antal moduler1
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment2,80 - 2,80 Nm
-
Typ av nedre anslutning på normkomponeterquickconnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
Spänning
-
Märkdriftspänning Ue230 - 400 V
-
MatarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
Frekvens
-
Frekvens50 - 60 Hz
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Area flexibel ledare1 - 25 mm²
-
Area solid ledare1 - 35 mm²
-
Anslutningstypquickconnect
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
Energibegränsningsklass I²t3
-
LuftfuktighetsskyddFör alla klimat
-
Driftstemperatur-25 - +70 °C
Ström
-
Total effektförlust vid nominell märkström4,40 W
Dimensioner
-
Höjd83,40 mm
-
Bredd17,50 mm
-
Djup70 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild MBS132
-
Product datasheet

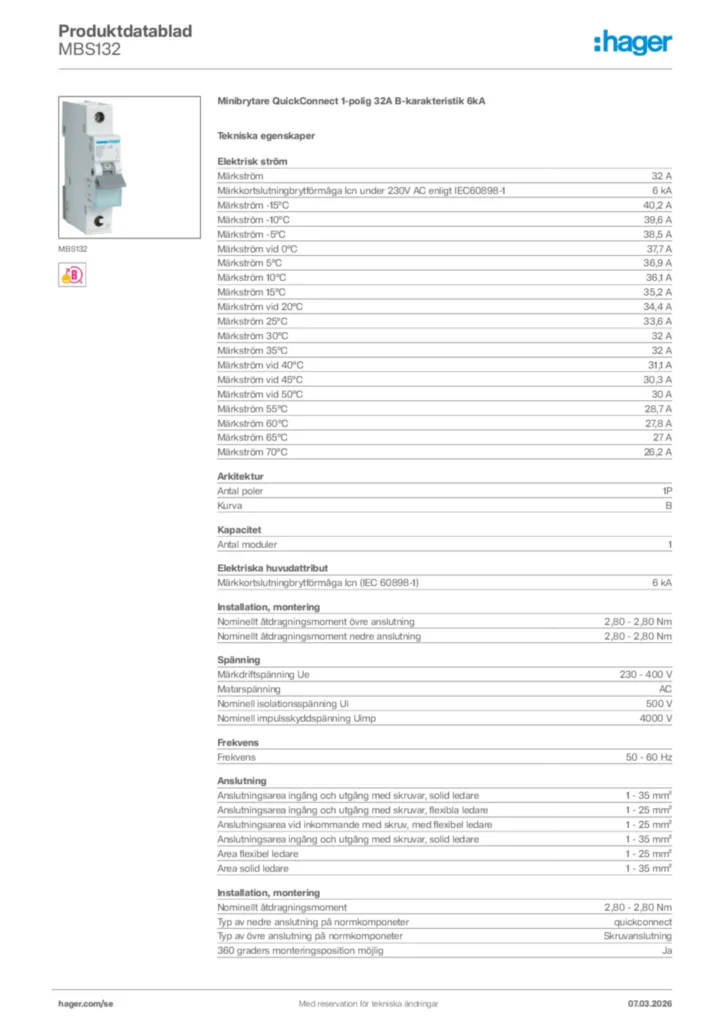

Hager Produktdatablad MBS132
