AUTOMATSKRING 16A 3-POL+N MB316A

Name: MB316A
Brand: Hager
SKU: MB316A

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

MBN316

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Märkström

16 A
Märkström vid 20°C

17,30 A
Märkström 30°C

16 A
Märkström 35°C

15,40 A
Märkström vid 40°C

14,70 A
Märkström vid 45°C

14,10 A
Märkström vid 50°C

13,40 A
Märkström 55°C

12,80 A
Märkström 60°C

12,20 A
Märkström 70°C

10,90 A

Antal poler

3P
Kurva

B

Antal moduler

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment

2,80 - 2,80 Nm

Märkdriftspänning Ue

230 - 400 V
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningstyp

Skruvterminal

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat

Total effektförlust vid nominell märkström

7,80 W

Höjd

83 mm
Bredd

52,50 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

Certifieringar och dokument

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

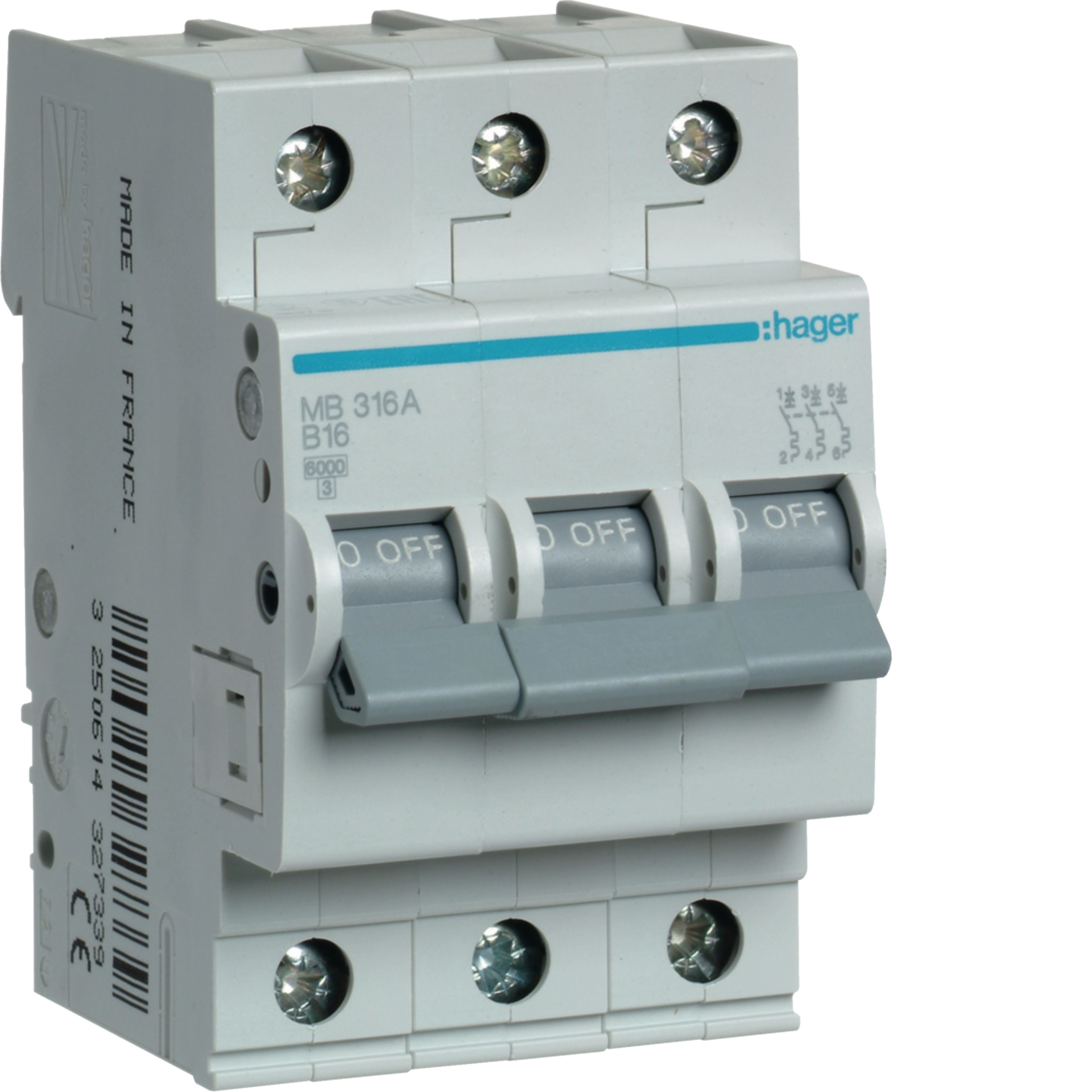

Produktbild MB316A

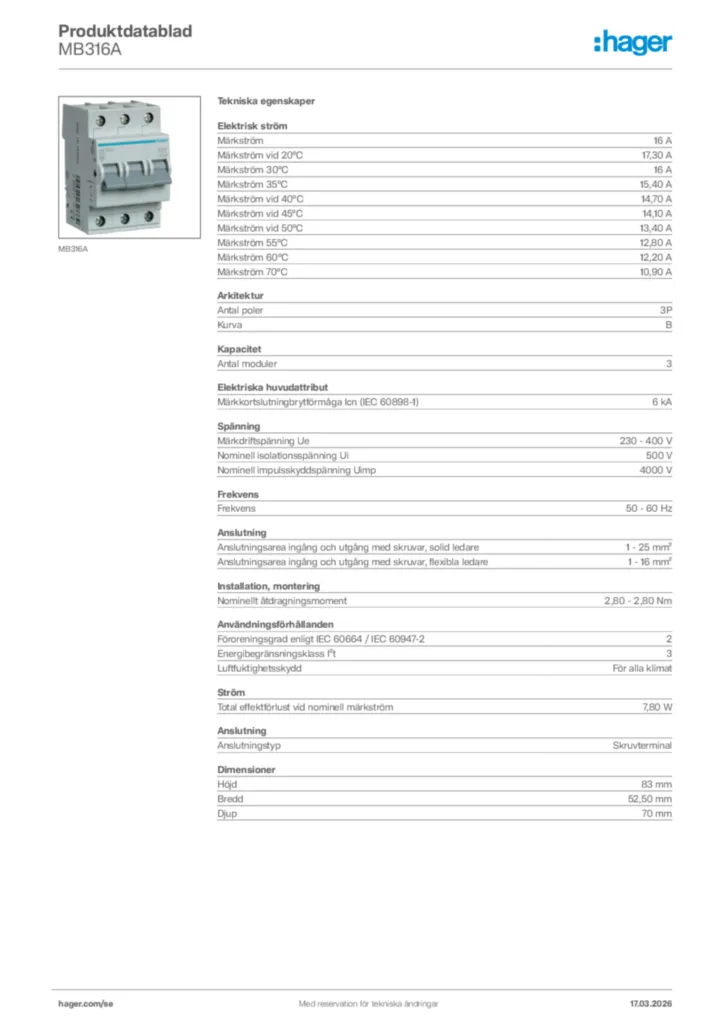

Product datasheet

Hager Produktdatablad MB316A

Produktdatablad sv-SE 2026-03-17

PDF
EU-försäkran (DoC)

EU-försäkran (DoC) en-GB 2025-11-13

PDF

813,16 kB

EU-försäkran (DoC) en-GB 2025-12-08

PDF

808,67 kB
