Kapsling FWU infälld med dörr 6 rader 2 fält 144 moduler 952x603x125 FWU62S
Kapsling FWBU62S (E-nr: 2300445) infälld med dörr 6 rader på höjden och två fält med plats för 144 moduler. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 952x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250612739707
E-nr.
2300445
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Kabellock 3 tillgängliga produkter -
Dörr 2 tillgängliga produkter -
Fläkt för kapsling 1 tillgängliga produkter -
Skiljevägg för centraler 2 tillgängliga produkter -
Låssystem 8 tillgängliga produkter -
Se mer 37 andra tillgängliga produkter
Komplettera ditt system
-
FZ530N
Lås med två nycklar nr 1333
-
FZ531NDörrlås vridhandt låsbart IP44
-
FZ597NCylinderlås med 2 nycklar, standardlås
-
FZ598NDörrlås m vred lika orginallås
-
FZ821NPlomberbart fyrkantlås 8 mm plast
-
FZ822NPlomberbart fyrkantlås 7 mm metall
-
FZ823NPlomberbart spårskruvlås Plast
-
FZ824NPlomberbart cylinderlås med 2st nyc
-
UZ31M1Montageplåt, H=500mm, 1 fält med fästskruv, 1 st
-
UZ41M1Montageplåt, H=650mm, 1 fält med fästskruv, 1 st
-
UZ41M5Montageplåt 460X268
-
UZ42M1Montageplåt, H=650mm, 2 fält med fästskruv, 1 st
-
UZ42M5Montageplåt 460X498
-
UZ51M1Montageplåt, H=800mm, 1 fält med fästskruv, 1 st
-
UZ52M1Montageplåt, H=800mm, 2 fält med fästskruv, 1 st
-
UZ52M5Montageplåt 610X498
-
UZ61M1Montageplåt i skåpshöjd, 1fält m fästskruv, 1 st
-
UZ62M1Montageplåt, H=950mm, 2 fält med fästskruv, 1 st
-
UZ62M5Montageplåt 760X498
Tekniska egenskaper
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor12
-
Antal rader6
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler144
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd1003 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd952 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagKlaffhandtag med mekanism
-
Dörr/lock transparentNej
Anslutning
-
Antal ledningsinföringar4
-
Typ av monteringSkruvmontering
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK09
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

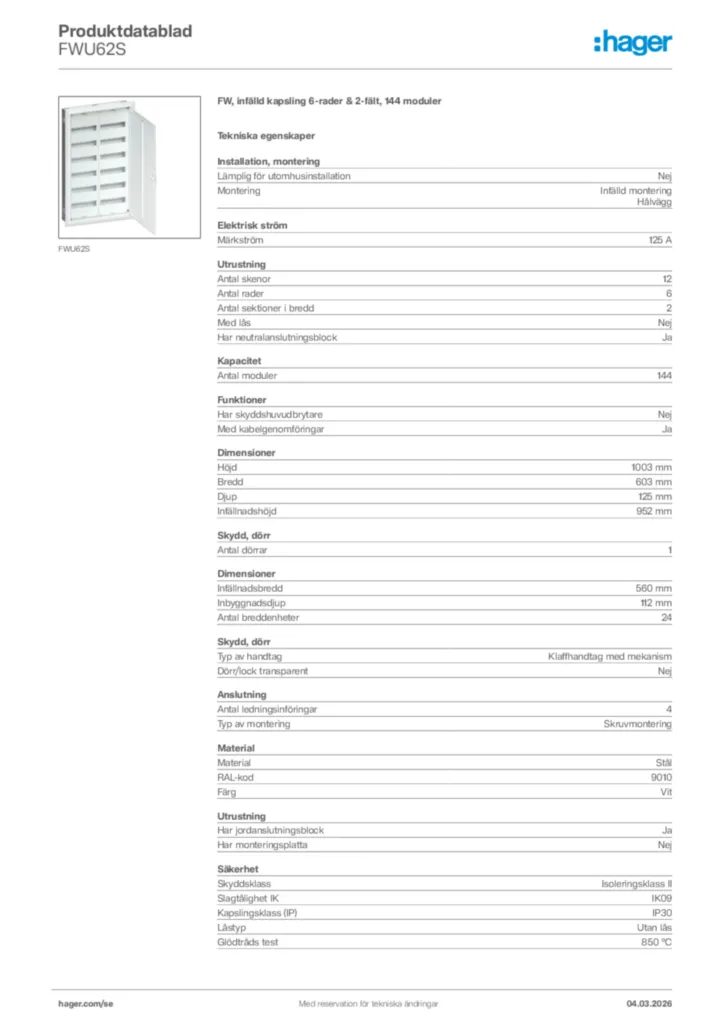

Produktbild
