    • FWU33S
    Kapsling FWU33S (E-nr: 2300426) infälld med dörr 3 rader på höjden och trev fält med plats för 108 moduler. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 553x353x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
    EAN
    3250612739547
    E-nr.
    2300426
    Förp
    1 bit
    • Infällda FW-skåp

    Kapsling FWU infälld med dörr 3 rader 3 fält 108 moduler 553x853x125 FWU33S

    Det är ej möjligt med extra noll & jordanslutning nertill när nedersta raden har produkter med fasskena.
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Kapsling FWU infälld med dörr 3 rader 3 fält 108 moduler 553x853x125

    FWU33S

    • Tillbehör
    • Tekniska egenskaper
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentation
    • Fler produkter

    product.page.accessories.title

    product.page.accessories.associated-products

  • product.page.accessories.see-more (13)
    • Lack­stift 1 product.page.accessories.products-available
    • Märk­ning 1 product.page.accessories.products-available
    • Låssystem 2 product.page.accessories.products-available
    • Skruv‌ 1 product.page.accessories.products-available
    • Monte­rings­till­behör 2 product.page.accessories.products-available
    • Till­be­hör/­Re­serv­delar noll/jor­dans­lut­ning 2 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Lack­stift
    • Märk­ning
    • Låssystem
    • Skruv‌
    • Monte­rings­till­behör
    • Till­be­hör/­Re­serv­delar noll/jor­dans­lut­ning
    • Ritnings­ficka
    • Front­stycke till kaps­ling
    • Gång­järn
    • Till­behör
    • FZ791N

      Lackstift för bättring av lackskador
      0,00 kr  / *
    • UZ005

      Märkkassett 1-fält, sats om 12 st
      0,00 kr  / *
    • FZ597N

      Cylinderlås med 2 nycklar, standardlås
      0,00 kr  / *
    • FZ598N

      Dörrlås m vred lika orginallås
      0,00 kr  / *
    • UZ100

      Självgängande skruvar, universN, 4, 2x9, 5mm, 100st
      0,00 kr  / *
    • VZ405N

      Montageset för infälld volta.
      0,00 kr  / *
    • UZ25V2

      Kabelhållare, liten, i plast, 1 sats=20 st
      0,00 kr  / *
    • KN00A

      Hållare för Noll och jordplint, sätes på DIN-skena
      0,00 kr  / *
    • UZ00K1

      Hållare för N&J-skena FW- och univers kapsling
      0,00 kr  / *
    • FZ794

      Ritningsficka A4 plast
      0,00 kr  / *
    • US31A1

      Beröringstäckskydd blint, 1 st
      0,00 kr  / *
    • FZ745S

      Gångjärn, höger till FW-kapsling
      0,00 kr  / *
    • JD98A

      Gruppnummerkarta 60 - 120, självklistrande
      0,00 kr  / *

    Tekniska egenskaper

    Anslut­ning
    • Antal lednings­in­fö­ringar
      6
    Instal­la­tion, monte­ring
    • Lämplig för utom­hus­in­stal­la­tion
      Nej
    • Monte­ring
      Infälld monte­ring, Hålvägg
    Elekt­risk ström
    • Märkström IN
      125 A
    Utrust­ning
    • Antal skenor
      9
    • Antal rader
      3
    • Antal sektioner i bredd
      3
    • Med lås
      Nej
    • Har neutralan­slut­nings­block
      Ja
    • Har jordans­lut­nings­block
      Ja
    • Har monte­rings­platta
      Nej
    Kapa­citet
    • Antal moduler
      108
    Funk­tioner
    • Med kabel­ge­nom­fö­ringar
      Ja
    Dimen­sioner
    • Höjd
      553 mm
    • Bredd
      853 mm
    • Djup
      125 mm
    • Infäll­nads­höjd
      502 mm
    • Infäll­nads­bredd
      810 mm
    • Inbygg­nads­djup
      112 mm
    • Antal bred­den­heter
      36
    Skydd, dörr
    • Antal dörrar
      2
    • Typ av handtag
      Klaff­handtag med meka­nism
    • Dörr/lock trans­pa­rent
      Nej
    • Dörrtyp skåp
      Dubbel­dörr, asym­met­risk
    Mate­rial
    • Mate­rial
      Stål
    • RAL-kod
      9010
    • Färg
      Vit
    Säkerhet
    • Skydds­klass
      Isole­rings­klass II
    • Slag­tå­lighet IK
      IK09
    • Kaps­lings­klass (IP)
      IP30
    • Låstyp
      Utan lås

    catalog.pageproduct.title_sustainability.h2

    Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

    RoHS-överensstämmelse Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    REACh-certifikat FWU33S
    PDF
    RoHS-certifikat FWU33S
    PDF

    Nedladdningar

    • Produktbild

      Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

      Bild FWU33S | Hager Sverige

      Produktbild FWU33S

    • GeneratedProductDatasheet

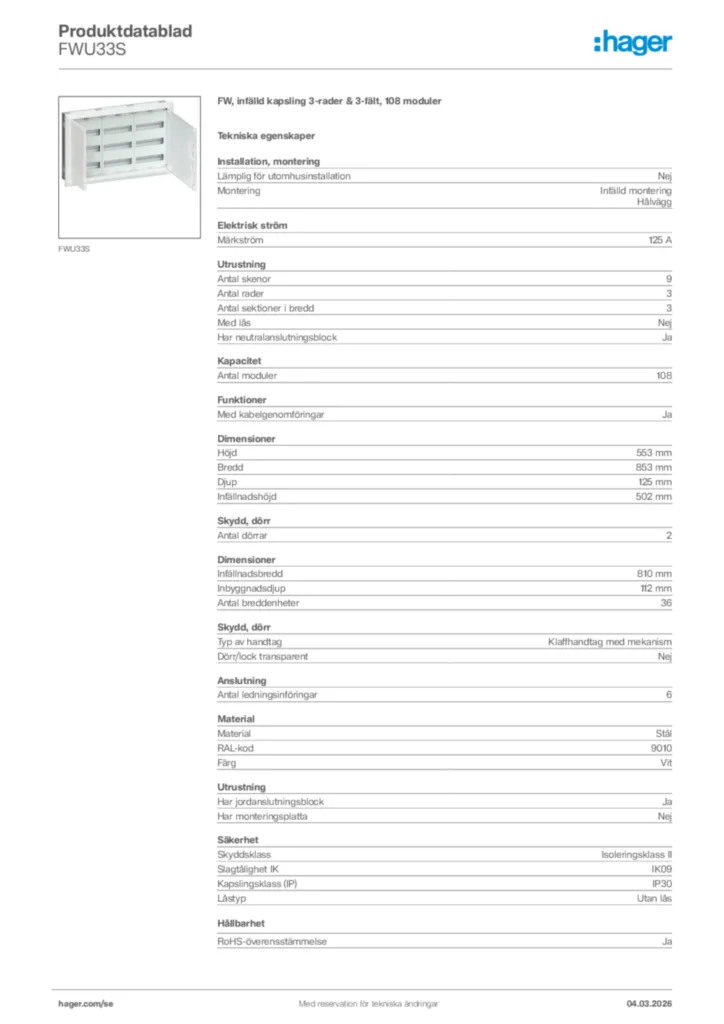

      Bild Hager Produktdatablad FWU33S | Hager Sverige

      Hager Produktdatablad FWU33S

      FW, infälld kapsling 3-rader & 3-fält, 108 moduler

      PDF

    • Bruksanvisning

      Bild Mounting instruction for Quickconnect terminal universZ | Hager Sverige

      Mounting instruction for Quickconnect terminal universZ

      VZxxx / KNxxx

      PDF
      673,51 kB

    • Monteringsanvisning

      Bild Installationshandbok International 2021-12-08 | Hager Sverige

      Installationshandbok International 2021-12-08

      PDF
      11,44 MB

    • BIM-filer

      Bild BIM Revit-objekt en-GB 2026-02-12 | Hager Sverige

      BIM Revit-objekt en-GB 2026-02-12

      RFA
      1,25 MB
      Bild BIM Revit-objekt en-GB 2026-02-12 | Hager Sverige

      BIM Revit-objekt en-GB 2026-02-12

      RFA
      1,24 MB
      Bild Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022 | Hager Sverige

      Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022

      BIM Revit-objekt en-GB 2020-01-01

      RFA
      1,36 MB
      Bild Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022 | Hager Sverige

      Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022

      BIM Revit-objekt en-GB 2020-01-01

      RFA
      1,34 MB

    • Handbok

      Bild Technical manual for FWU enclosures | Hager Sverige

      Technical manual for FWU enclosures

      Flush boards and accessories (EN)

      PDF
      5,83 MB

    • Tillverkardeklaration CE

      Bild Declaration | Hager Sverige

      Declaration

      EU-försäkran (DoC) International 2023-05-12

      PDF
      332,34 kB
      Bild Declaration | Hager Sverige

      Declaration

      EU-försäkran (DoC) International 2022-03-09

      PDF
      1,44 MB
      Bild EU-försäkran (DoC) en-GB 2026-07-22 | Hager Sverige

      EU-försäkran (DoC) en-GB 2026-07-22

      PDF
      1,07 MB
      Bild EU-försäkran (DoC) en-GB 2026-07-22 | Hager Sverige

      EU-försäkran (DoC) en-GB 2026-07-22

      PDF
      532,42 kB
    Mer dokumentation
