Energimätare direktmätning 3-fas 125A, 6 modulers bredd, ECR310D (E-nr: 0900287). Denna fyrkvadratiska Modbus mätaren mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.
EAN
3250612231461
E-nr.
0900287
Förp
1 st
Energimätare direktmätning 3-fas 125A, 6 modulers bredd, Modbus, MID-godkänd ECR310D
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Tillbehör bussystem 1 tillgängliga produkter
Kompatibla produkter
-
Passar till 1 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
BussystemMODBUS
-
Antal poler3P+N
Elektrisk ström
-
Märkström IN125 A
-
Maximal mätkretsström125 A
Kapacitet
-
Antal moduler6
Dimensioner
-
Höjd92 mm
-
Bredd107 mm
-
Djup60 mm
Utrustning
-
Typ av impulsgivareOptisk
Kompatibilitet
-
Lämplig förInköp/Logistik
Anslutning
-
AnslutningstypDirektanslutning
-
AnslutningstypModbus RS-485 3-ledningar
-
Area för digital ingång50 - 50 mm²
-
Area på mätar utgång50 - 50 mm²
-
Anslutningstyp busssystemKlämma för bussanslutning
Installation, montering
-
Nominellt åtdragningsmoment5 - 5 Nm
-
MonteringDIN-skena
Mekaniska funktioner
-
Nominellt åtdragningsmoment på digital anslutning0,50 - 0,50 Nm
Mått
-
MätsystemDirekt mätning
-
Typ av mätinstrumentElektronisk
-
Ström mätområde0,25 - 125,0 A
-
Mätområde spänning Ph-N92 - 276 V
-
Mätområde spänning Fas-Fas160 - 480 V
-
Mätområde frekvens45 - 65 Hz
Funktioner
-
NoggrannhetsklassB
-
Typ av tariffT1...T2 (230 V AC)/T1...T8 MODBUS
-
Är kalibreradJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Ström
-
Energiförbrukning (VA)2 VA
-
Effektförlust vid IN0,60 W
Frekvens
-
Frekvens50 - 50 Hz
-
Genererar data.Ja
-
DatatyperLarm, Enhetens energihantering, Elektrisk mätning, Detaljerad elektrisk mätning
-
DataformatMODBUS (RTU)
-
Uppskattad daglig datavolym10 KB - 100 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ECR310D
-

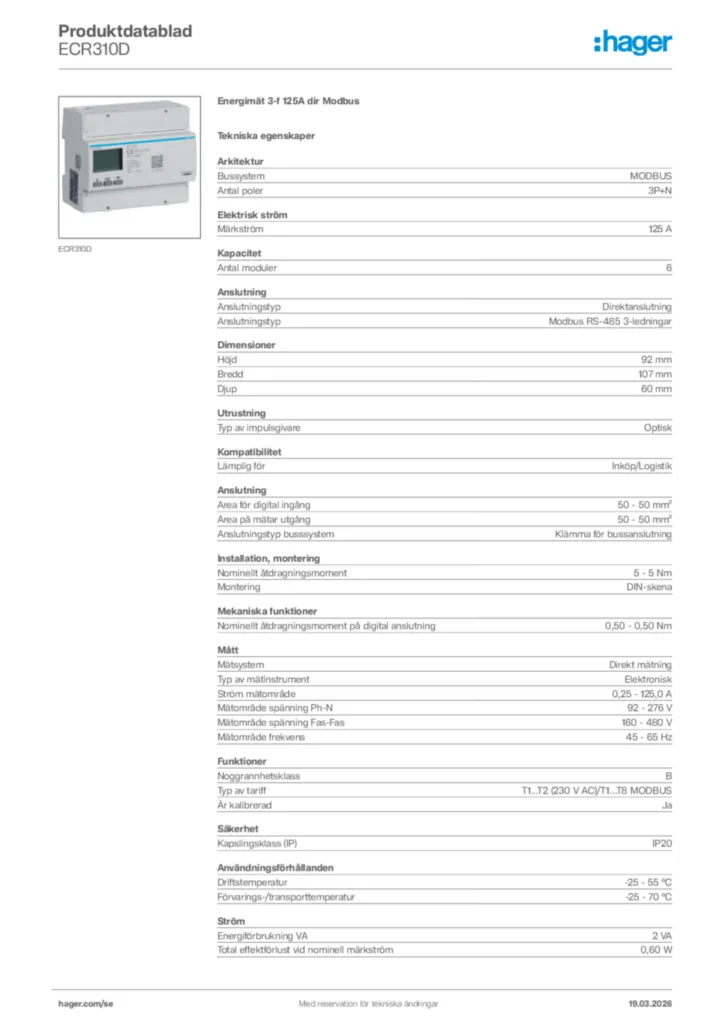

Produktdatablad
