Energimätare direktmätning 1-fas 40A, 1 moduls bredd, ECM140D (E-nr: 0900271). Denna fyrkvadratiska M-Bus mätare mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.
EAN
3250612231294
E-nr.
0900271
Förp
1 st
Energimätare direktmätning 1-fas 40A, 1 moduls bredd, M-bus, MID-godkänd ECM140D
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Arkitektur
-
BussystemM-BUS
-
Antal poler1P+N
Elektrisk ström
-
Märkström IN40 A
-
Maximal mätkretsström40 A
Kapacitet
-
Antal moduler1
Dimensioner
-
Höjd92 mm
-
Bredd18 mm
-
Djup60 mm
Utrustning
-
Typ av impulsgivareOptisk
Kompatibilitet
-
Lämplig förInköp/Logistik
Anslutning
-
AnslutningstypDirektanslutning
-
Area för digital ingång16 - 16 mm²
-
Area på mätar utgång16 - 16 mm²
-
Anslutningstyp busssystemKlämma för bussanslutning
Installation, montering
-
Nominellt åtdragningsmoment1 - 1 Nm
-
MonteringDIN-skena
Mekaniska funktioner
-
Nominellt åtdragningsmoment på digital anslutning0,50 - 0,50 Nm
Mått
-
MätsystemDirekt mätning
-
Typ av mätinstrumentElektronisk
-
Ström mätområde0,25 - 40,0 A
-
Mätområde spänning Ph-N92 - 276 V
-
Mätområde frekvens45 - 65 Hz
Strömförsörjning
-
Antal faser för strömförsörjningen1
Funktioner
-
NoggrannhetsklassB
-
Typ av tariff- /T1...T2 M-BUS
-
Är kalibreradJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Ström
-
Energiförbrukning (VA)2 VA
-
Effektförlust vid IN1 W
Frekvens
-
Frekvens50 - 50 Hz
-
Genererar data.Ja
-
DatatyperLarm, Grundläggande information, Enhetens energihantering, Elektrisk mätning, Detaljerad elektrisk mätning
-
DataformatM-BUS
-
Uppskattad daglig datavolym10 KB - 100 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ECM140D
-

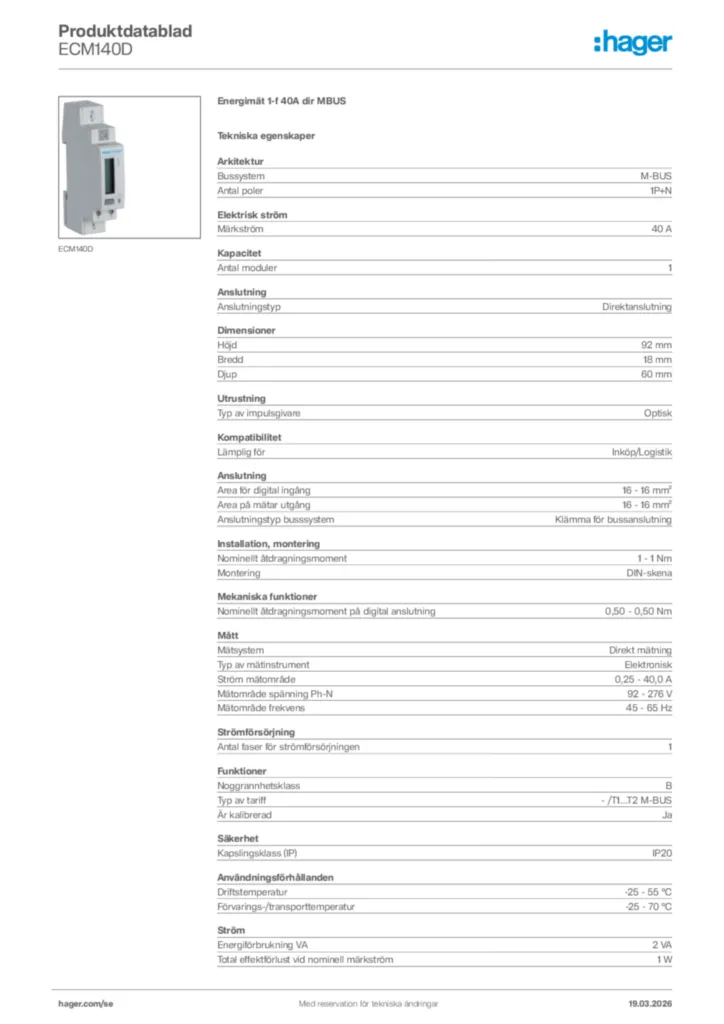

Produktdatablad
