Energimätare direktmätning 3-fas 125A, 6 modulers bredd, pulsutgång, MID-godkänd ECP310D
Energimätare direktmätning 3-fas 125A, 6 modulers bredd, ECP310D (E-nr: 0900281). Denna fyrkvadratiska mätare med pulsutgång mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.
EAN
3250612231409
E-nr.
0900281
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tekniska egenskaper
Arkitektur
-
Antal poler3P+N
Elektrisk ström
-
Märkström125 A
-
Maximal mätkretsström125 A
Kapacitet
-
Antal moduler6
Dimensioner
-
Höjd92 mm
-
Bredd107 mm
-
Djup60 mm
Elektriska huvudattribut
-
Typ av impulsgivareElektrisk
Kompatibilitet
-
Lämplig förInköp/Logistik
Anslutning
-
AnslutningstypDirektanslutning
-
Area för digital ingång50 - 50 mm²
-
Area på mätar utgång50 - 50 mm²
Installation, montering
-
Nominellt åtdragningsmoment5 - 5 N
Mekaniska funktioner
-
Nominellt åtdragningsmoment på digital anslutning0,50 - 0,50 N
Mått
-
MätsystemDirekt mätning
-
Typ av mätinstrumentElektronisk
-
Ström mätområde0,25 - 125,0 A
-
Mätområde spänning Ph-N92 - 276 V
-
Mätområde spänning Fas-Fas160 - 480 V
-
Mätområde frekvens45 - 65 Hz
Funktioner
-
NoggrannhetsklassB
-
Typ av tariffT1...T2 (230 V AC)/-
-
Är kalibreradJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Ström
-
Energiförbrukning VA2 VA
-
Total effektförlust vid nominell märkström0,60 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

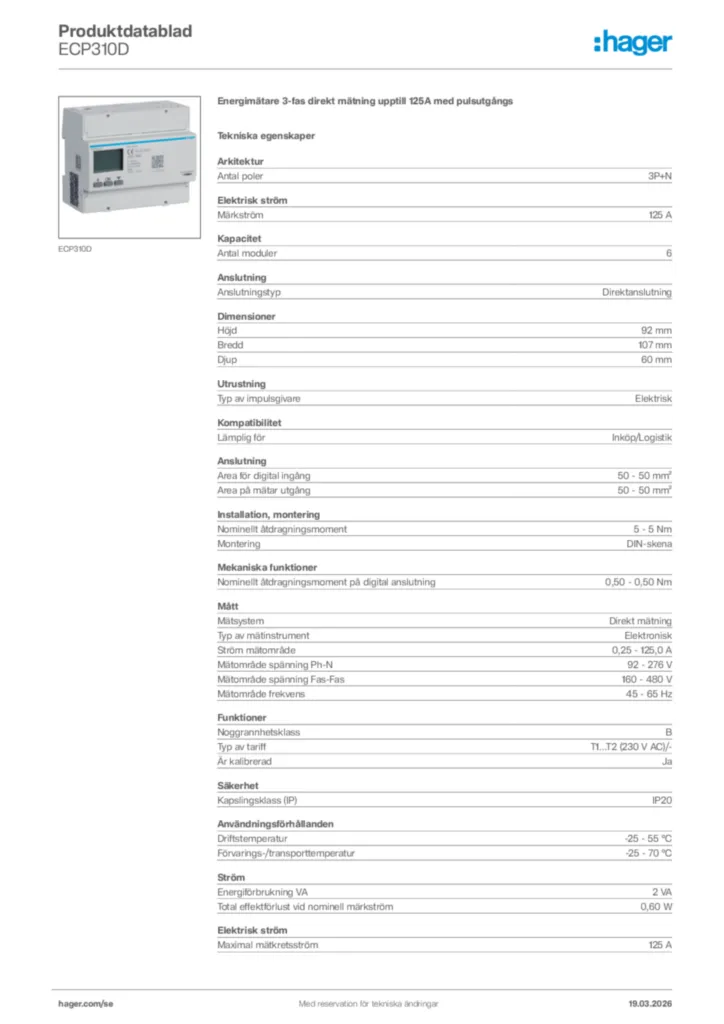

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ECP310D
-
Manual
Manual de-DE, en-GB 2024-01-29
PDF3,30 MB
Manual sv-SE, nn-NO 2024-01-31
PDF3,28 MB -
Tekniska broschyrer
Energimätare
Lösningar för kommersiella byggnader
PDF1,93 MB -
EU-försäkran (DoC)
EU Declaration of Conformity
EU-försäkran (DoC) en-GB 2024-04-15
PDF461,68 kB
