Energimätare direktmätning 1-fas 40A, 1 moduls bredd, Modbus, MID-godkänd ECR140D
Energimätare direktmätning 1-fas 40A, 1 moduls bredd, ECR140D (E-nr: 0900283). Denna fyrkvadratiska Modbus mätare mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.
EAN
3250612231423
E-nr.
0900283
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Tillbehör bussystem 1 tillgängliga produkter -
Kommunikationsadapter 1 tillgängliga produkter
Kompatibla produkter
-
Passar till 2 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
BussystemMODBUS
-
Antal poler1P+N
Elektrisk ström
-
Märkström40 A
-
Maximal mätkretsström40 A
Kapacitet
-
Antal moduler1
Dimensioner
-
Höjd92 mm
-
Bredd18 mm
-
Djup60 mm
Utrustning
-
Typ av impulsgivareOptisk
Kompatibilitet
-
Lämplig förInköp/Logistik
Anslutning
-
AnslutningstypDirektanslutning
-
AnslutningstypModbus RS-485 3-ledningar
-
Area för digital ingång16 - 16 mm²
-
Area på mätar utgång16 - 16 mm²
-
Anslutningstyp busssystemKlämma för bussanslutning
Installation, montering
-
Nominellt åtdragningsmoment1 - 1 Nm
-
MonteringDIN-skena
Mekaniska funktioner
-
Nominellt åtdragningsmoment på digital anslutning0,50 - 0,50 Nm
Mått
-
MätsystemDirekt mätning
-
Typ av mätinstrumentElektronisk
-
Ström mätområde0,25 - 40,0 A
-
Mätområde spänning Ph-N92 - 276 V
-
Mätområde frekvens45 - 65 Hz
Strömförsörjning
-
Antal faser för strömförsörjningen1
Funktioner
-
NoggrannhetsklassB
-
Typ av tariff- /T1...T8 Modbus
-
Är kalibreradJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Ström
-
Energiförbrukning VA2 VA
-
Total effektförlust vid nominell märkström1 W
Frekvens
-
Frekvens50 - 50 Hz
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ECR140D
-

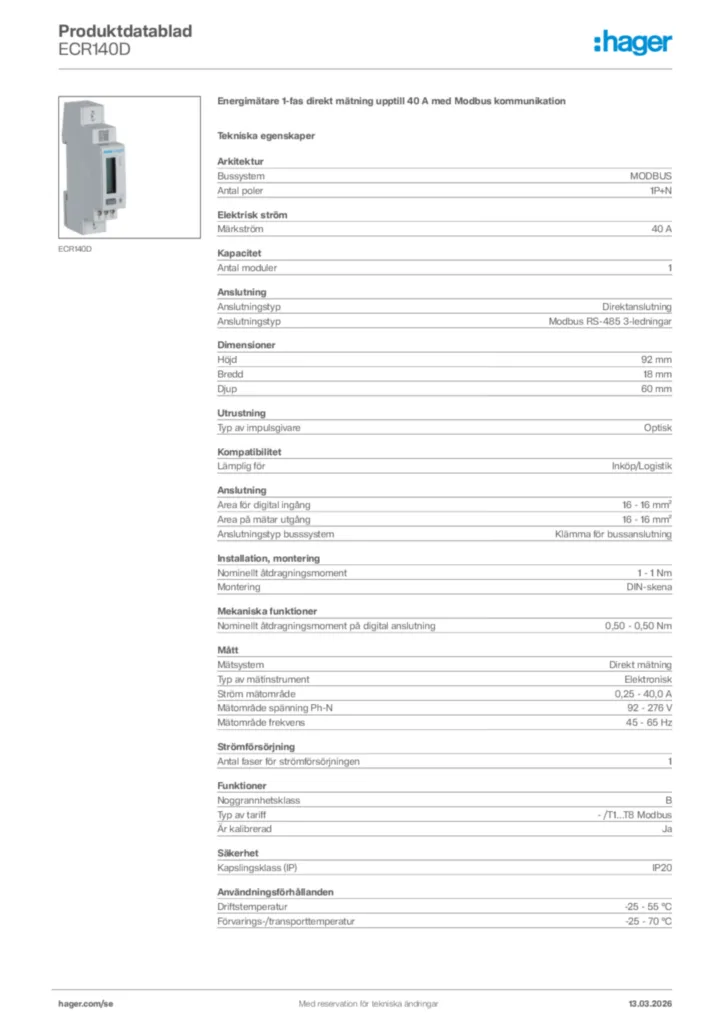

Product datasheet
