Jordfelsbrytare typ HI med skruvanslutning 4-polig 40A, 300mA felström, 10kA CFH640A

Name: CFH640A
Brand: Hager
SKU: CFH640A3

Jordfelsbrytare 4-polig 40A typ HI CFH640A (E-nr: 2163781) med skruvanslutning mot fasskena, 300mA felström. Jordfelsbrytare med en kort fördröjning men som fortfarande löser inom tiden enligt allmän typ då den löser ut inom 200ms vid 1x märkfelströmmen. Lämplig för större belysningsgrupper, strömförsörjning till datorer och andra grupper där strömspikar kan förekomma. Traditionella jordfelsbrytare kan lösa ut om det förekommer överspänningar pga transienter.

EAN

3250611621485

E-nr.

2163781

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

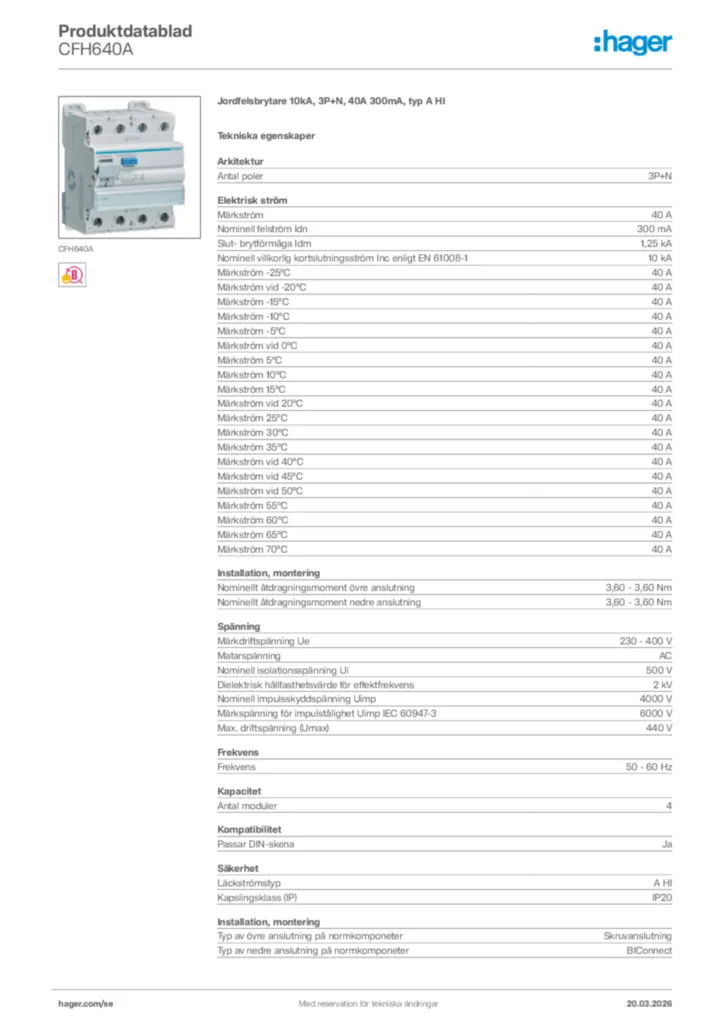

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Antal poler

3P+N

Märkström

40 A
Nominell felström Idn

300 mA
Slut- brytförmåga Idm

1,25 kA
Nominell villkorlig kortslutningsström Inc enligt EN 61008-1

10 kA
Märkström -25°C

40 A
Märkström vid -20°C

40 A
Märkström -15°C

40 A
Märkström -10°C

40 A
Märkström -5°C

40 A
Märkström vid 0°C

40 A
Märkström 5°C

40 A
Märkström 10°C

40 A
Märkström 15°C

40 A
Märkström vid 20°C

40 A
Märkström 25°C

40 A
Märkström 30°C

40 A
Märkström 35°C

40 A
Märkström vid 40°C

40 A
Märkström vid 45°C

40 A
Märkström vid 50°C

40 A
Märkström 55°C

40 A
Märkström 60°C

40 A
Märkström 65°C

40 A
Märkström 70°C

40 A

Nominellt åtdragningsmoment övre anslutning

3,60 - 3,60 Nm
Nominellt åtdragningsmoment nedre anslutning

3,60 - 3,60 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Märkdriftspänning Ue

230 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V
Märkspänning för impulstålighet Uimp IEC 60947-3

6000 V
Max. driftspänning (Umax)

440 V

Frekvens

50 - 60 Hz

Antal moduler

4

Passar DIN-skena

Ja

Läckströmstyp

A HI
Kapslingsklass (IP)

IP20

Total effektförlust vid nominell märkström

4,39 W

Max. höjd

2000 m
Driftstemperatur

-25 - 70 °C

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

20000

Anslutningsarea vid utgående med skruv, solid ledare

1 - 25 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Höjd

85 mm
Bredd

72 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
