Jordfelsbrytare 2-polig 63A typ B CDB163F (E-nr: 2163816) med skruvanslutning mot fasskena, 30mA felström. Typ B detekterar alla typer av felströmmar; ren växelström samt glättad, pulserande och ren likström. Även blandfrekvenser upp till 1 MHz detekteras och bryts vid fel på ett pålitligt sätt. Med märkfelström 30mA och 300mA. Samtliga kan förses med hjälpkontakt för att indikera att jordfelsbrytaren löst ut. För att skydda personer, djur och egendom vid direkt och indirekt beröring.

EAN

3250611628163

E-nr.

2163816

Förp

1 st

Jordfelsbrytare typ B med skruvanslutning 2-polig 63A, 30mA felström, 10kA CDB163F

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

CDB663F

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Dokumentation

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N

Märkström

63 A
Nominell felström Idn

30 mA
Slut- brytförmåga Idm

0,80 kA
Nominell villkorlig kortslutningsström Inc enligt EN 61008-1

10 kA
Märkström -25°C

63 A
Märkström vid -20°C

63 A
Märkström -15°C

63 A
Märkström -10°C

63 A
Märkström -5°C

63 A
Märkström vid 0°C

63 A
Märkström 5°C

63 A
Märkström 10°C

63 A
Märkström 15°C

63 A
Märkström vid 20°C

63 A
Märkström 25°C

63 A
Märkström 30°C

63 A
Märkström 35°C

63 A
Märkström vid 40°C

63 A
Märkström vid 45°C

63 A
Märkström vid 50°C

63 A
Märkström 55°C

63 A
Märkström 60°C

63 A
Märkström 65°C

55 A
Märkström 70°C

50 A

Nominellt åtdragningsmoment övre anslutning

3,60 - 3,60 Nm
Nominellt åtdragningsmoment nedre anslutning

3,60 - 3,60 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Märkdriftspänning Ue

230 - 230 V
Matarspänning

AC
Nominell isolationsspänning Ui

400 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V
Märkspänning för impulstålighet Uimp IEC 60947-3

6000 V
Max. driftspänning (Umax)

253 V

Frekvens

50 - 50 Hz

Antal moduler

4

Passar DIN-skena

Ja

Läckströmstyp

B
Kapslingsklass (IP)

IP20

Anslutningsarea vid utgående med skruv, solid ledare

1 - 25 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Total effektförlust vid nominell märkström

6,64 W

Max. höjd

2000 m
Driftstemperatur

-25 - 70 °C

Mekanisk livsl. (elektriska omkopplingar)

10000
Mekanisk livslängd (omkopplingar)

20000

Höjd

85 mm
Bredd

72 mm
Djup

70 mm

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild CDB163F

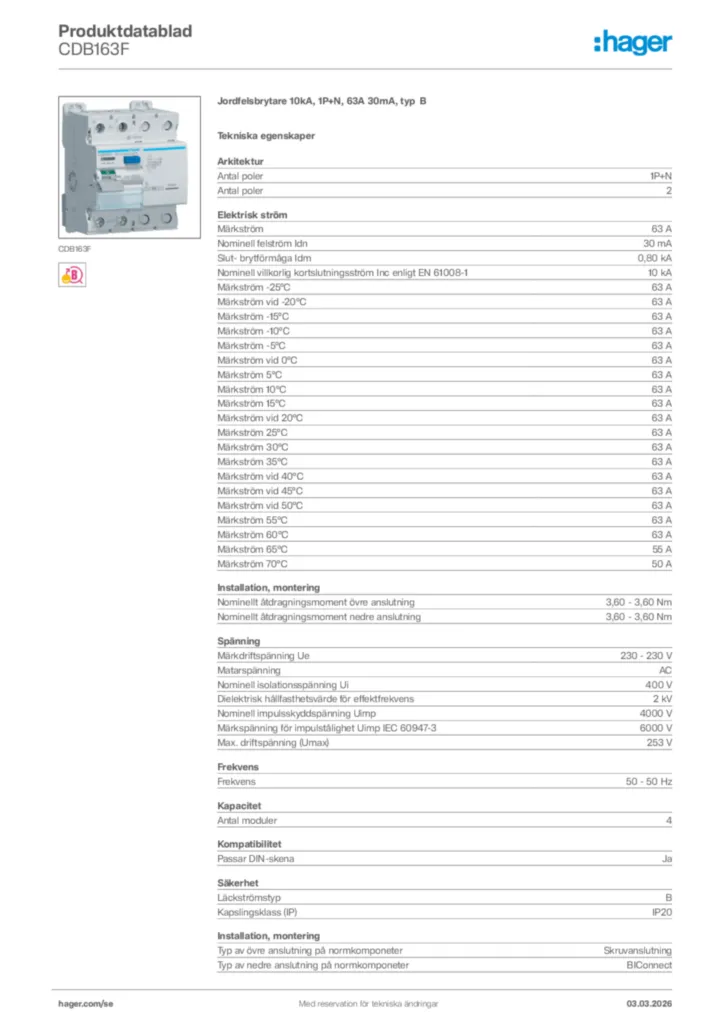

Product datasheet
