Grundprofil till fönsterbänkskanal BR65 1 fack, höjd 100mm halogenfri plast, Vit BRH6510019016
Grundprofil 1-fack för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Med sina mått på 68x100 mm för lock 80 mm bred, För att få två separata fack, krävs mellanvägg artikel M1839 (E-nr: 1158903) för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömnd av Byggvarubedömningen och Sundahus.
EAN
4012740007221
E-nr.
1157318
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Ljudtätning för väggkanal 1 tillgängliga produkter -
Snäpplock för väggkanal 1 tillgängliga produkter -
Vägganslutning för väggkanal 1 tillgängliga produkter -
Väggram för väggkanal 1 tillgängliga produkter -
Kabelclips/-hållare för väggkanal 1 tillgängliga produkter -
Skiljevägg för väggkanal 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd100 mm
-
Längd2000 mm
-
Inre area5750 - 5750 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20
-
Bredd täcklock 30
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, EIB
Installation, montering
-
Perforering bottenJa
Material
-
MaterialPC - ABS
-
BehandlingObehandlad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 90 °C
Anslutning
-
SkarvFörutrustad med kopplingar
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BRH6510019016
-

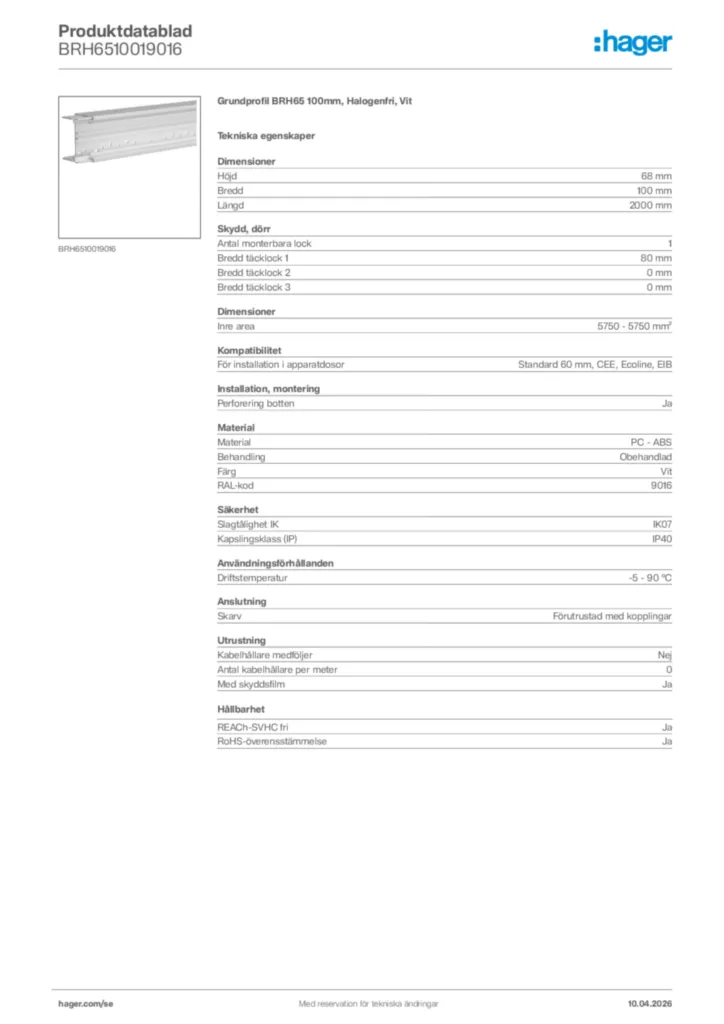

Product datasheet
