Tryckknappsinsats, Q.x/ K.x, easy KNX, för 2 vippor, med busskopplare 80142170
EAN
3250617153782
E-nr.
1738884
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Tillbehör
Kompatibla produkter
-
Passar till 52 tillgängliga produkter
Passar till
-
10246086Ram 4-fack, Q.3, horisontell, märkfönster, Vit
-
10126099Ram 2-fack Q.3, Vit
-
10126089Ram 2-fack, Plast, Q.1, Vit
-
10136089Ram 3-fack, Plast, Vit, Q.1
-
10136086Ram 3-fack, Plast, Antracit, Q.1
-
10126086Ram 2-fack, Plast, Q.1, Antracit
-
10116086Ram 1-fack, Plast, Q.1, Antracit
-
10116089Ram 1-fack, Plast, Q.1, Vit
-
10546086Ram 4-fack, Q.3, vertikal, märkfönster, Ant
-
10256086Ram 5-fack, Q.3, horisontell, märkfönster, Ant
-
10556086Ram 5-fack, Q.3, vertikal, märkfönster, Ant
-
10556099Ram 5-fack, Q.3, vertikal, märkfönster, Vit
-
10546099Ram 4-fack, Q.3, vertikal, märkfönster, Vit
-
10256099Ram 5-fack, Q.3, horisontell, märkfönster, Vit
-
10246099Ram 4-fack, Q.3, horisontell, märkfönster, Vit
-
10156096Ram 5-fack, Q.3, Antracit
-
10156099Ram 5-fack, Q.3, Vit
-
10156016Ram 5-fack, Q.1, vertikal, märkfönster, Antracit
-
10146016Ram 4-fack, Q.1, vertikal, Antracit, märkfönster
-
10136016Ram 3-fack, Plast, Antracit, Q.1, vertikalt montage, märkfönster för P-touch 6mm
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Elektrisk ström
-
Strömförbrukning buss (dataöverföring)10 mA
Funktioner
-
Med temperaturgivareNej
Dimensioner
-
Inbyggnadsdjup31 mm
-
Inbyggnadsdjup infällda lådor34 mm
-
Höjd71 mm
-
Bredd71 mm
-
Djup42 mm
Utrustning
-
Antal manöverpunkter4
Kontroller och indikatorer
-
Med LED-indikeringJa
Material
-
FärgLjusgrå
-
RAL-kod7035
-
MaterialMetall, Plast
Skärm
-
Med displayNej
Tillbehör
-
Har märksfältNej
Text
-
FunktionFunktion för att manuellt avbryta redan påbörjade automatiska funktioner
-
AvsäkringMed demonteringsskydd
-
TemperaturIntegrerad temperatursensor med utgång för uppmätta värden via objekt
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild 80142170
-

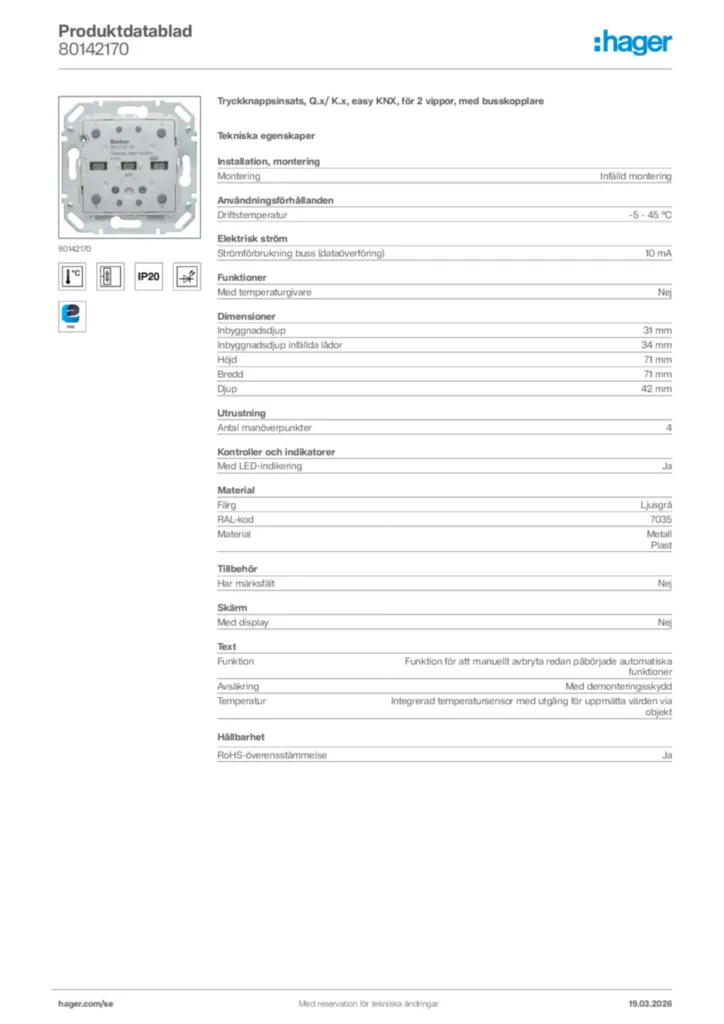

Product datasheet
Hager Produktdatablad 80142170
Tryckknappsinsats, Q.x/ K.x, easy KNX, för 2 vippor, med busskopplare
PDF -
Installationshandbok
Installationshandbok en-GB 2021-09-30
PDF1,32 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
KNX produktdatabas
ETS4-ETS5 - KNX Database for KNX Push Button xgang
KNX produktdatabas International 2020-01-01
KNXPROD558,41 kB -
Applikationsbeskrivning
Application description EASY for 801411XX, 801421XX - Push button 1-/2gang with bcu (EN, 2022-01), easy link
Applikationsbeskrivning en-GB 2022-01-17
PDF2,11 MB
Application description EASY for 801411XX, 801421XX - Push button 1-/2gang with bcu (SV, 2022-01), easy link
Applikationsbeskrivning sv-SE 2022-01-17
PDF2,12 MB
Application description ETS for 801411XX-801421XX - KNX push button module with integrated bus application unit (EN, 2021-10)
Applikationsbeskrivning en-GB 2021-10-12
PDF2,13 MB
Application description ETS for 801411XX-801421XX - KNX push button module with integrated bus application unit (SE, 2021-11)
Applikationsbeskrivning sv-SE 2021-11-26
PDF2,15 MB -
EU-försäkran (DoC)
Declaration of Conformity
EU-försäkran (DoC) International 2021-07-30
PDF268,69 kB
Declaration of Conformity
EU-försäkran (DoC) International 2021-07-30
PDF255,22 kB
Mer dokumentation
