Aparelhos modulares

NKN210

EAN

3250614629471

Quantidade

1 Uni.

Grupo

01

Preço

67,70 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

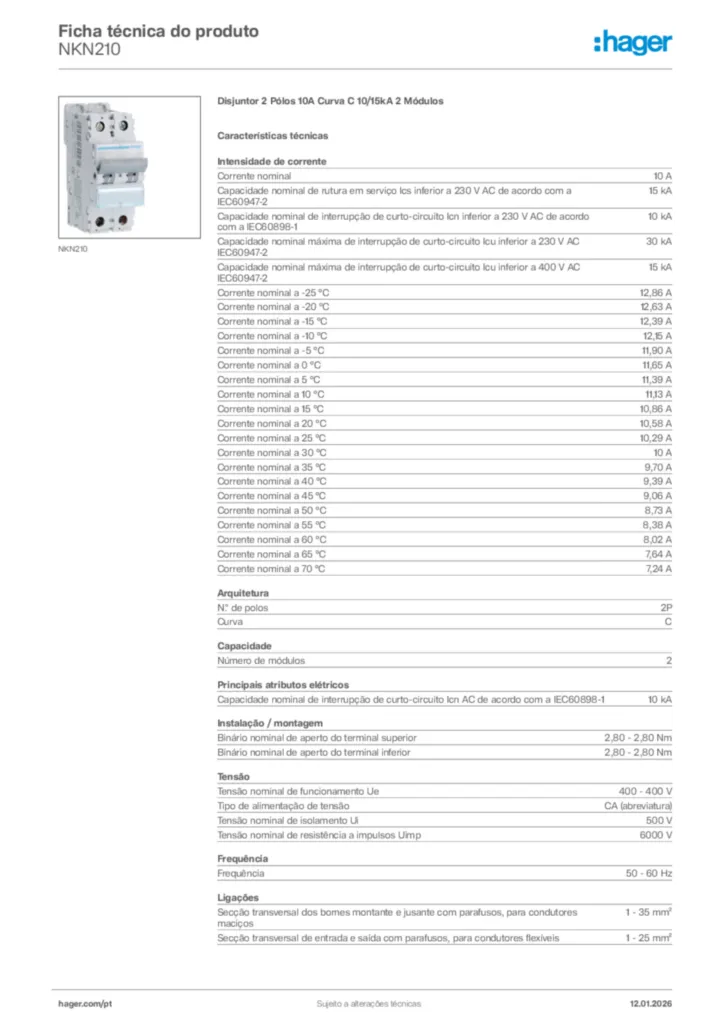

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco diferencial tipo AC 7 produtos disponíveis
Bloco diferencial tipo A-HI 5 produtos disponíveis
Bloco diferencial tipo AC/A-SEL 5 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Ver mais 10 outros produtos disponíveis

Características técnicas

Corrente nominal

10 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

15 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

15 kA
Corrente nominal a -25 °C

12,86 A
Corrente nominal a -20 °C

12,63 A
Corrente nominal a -15 °C

12,39 A
Corrente nominal a -10 °C

12,15 A
Corrente nominal a -5 °C

11,90 A
Corrente nominal a 0 °C

11,65 A
Corrente nominal a 5 °C

11,39 A
Corrente nominal a 10 °C

11,13 A
Corrente nominal a 15 °C

10,86 A
Corrente nominal a 20 °C

10,58 A
Corrente nominal a 25 °C

10,29 A
Corrente nominal a 30 °C

10 A
Corrente nominal a 35 °C

9,70 A
Corrente nominal a 40 °C

9,39 A
Corrente nominal a 45 °C

9,06 A
Corrente nominal a 50 °C

8,73 A
Corrente nominal a 55 °C

8,38 A
Corrente nominal a 60 °C

8,02 A
Corrente nominal a 65 °C

7,64 A
Corrente nominal a 70 °C

7,24 A

N.º de polos

2P
Curva

C

Número de módulos

2

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA
Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm

Tensão nominal de funcionamento Ue

400 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Índice de proteção IP

IP20

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

4,13 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

35 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Certificações e documentos

REACH declaration NKN210 (english)

PDF

103,10 kB

RoHS declaration NKN210 (english)

PDF

103,59 kB

Documentos

Imagem do produto

Descarregar imagem NKN210
Declaração de conformidade

Declaração de conformidade en-GB 2024-10-02

PDF

653,93 kB

Declaração de conformidade en-GB 2024-10-02

PDF

650,27 kB
